外径测量千分尺高精度机械结构

在机械加工车间的工序间检测环节、精密零部件的入厂复检工位、计量室的日常校准作业中，外径千分尺是一线操作人员与质检人员接触频率极高的接触式长度测量器具，其测量精度可达微米级，是保障轴类、盘类、销类零件外径尺寸公差合规的核心量具。这款千分尺的结构设计完全遵循阿贝测量原则，将测量轴线与基准读数轴线布置在同一直线上，从原理层面规避了阿贝误差带来的测量偏差，这也是其能实现高精度测量的核心设计逻辑。

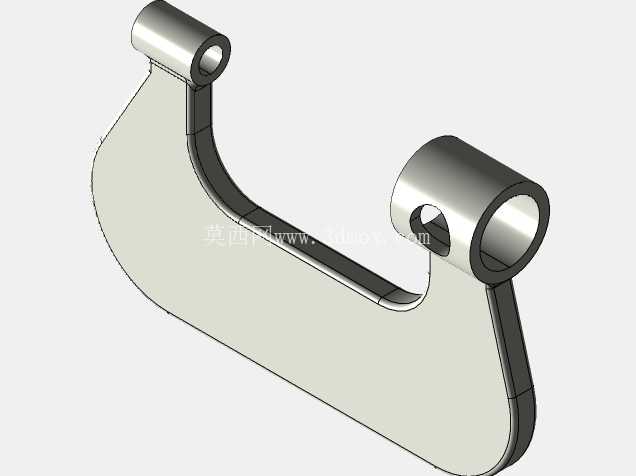

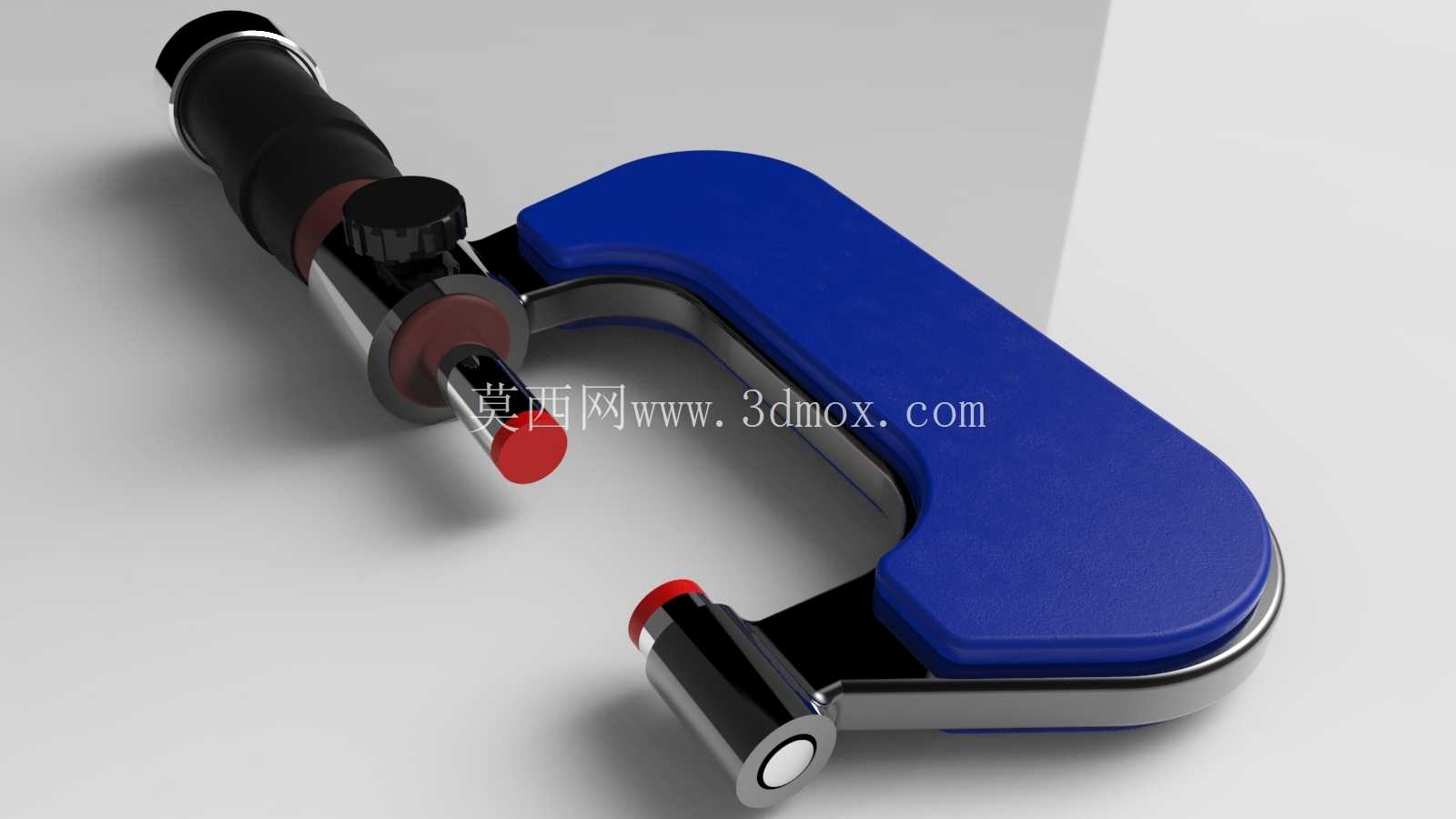

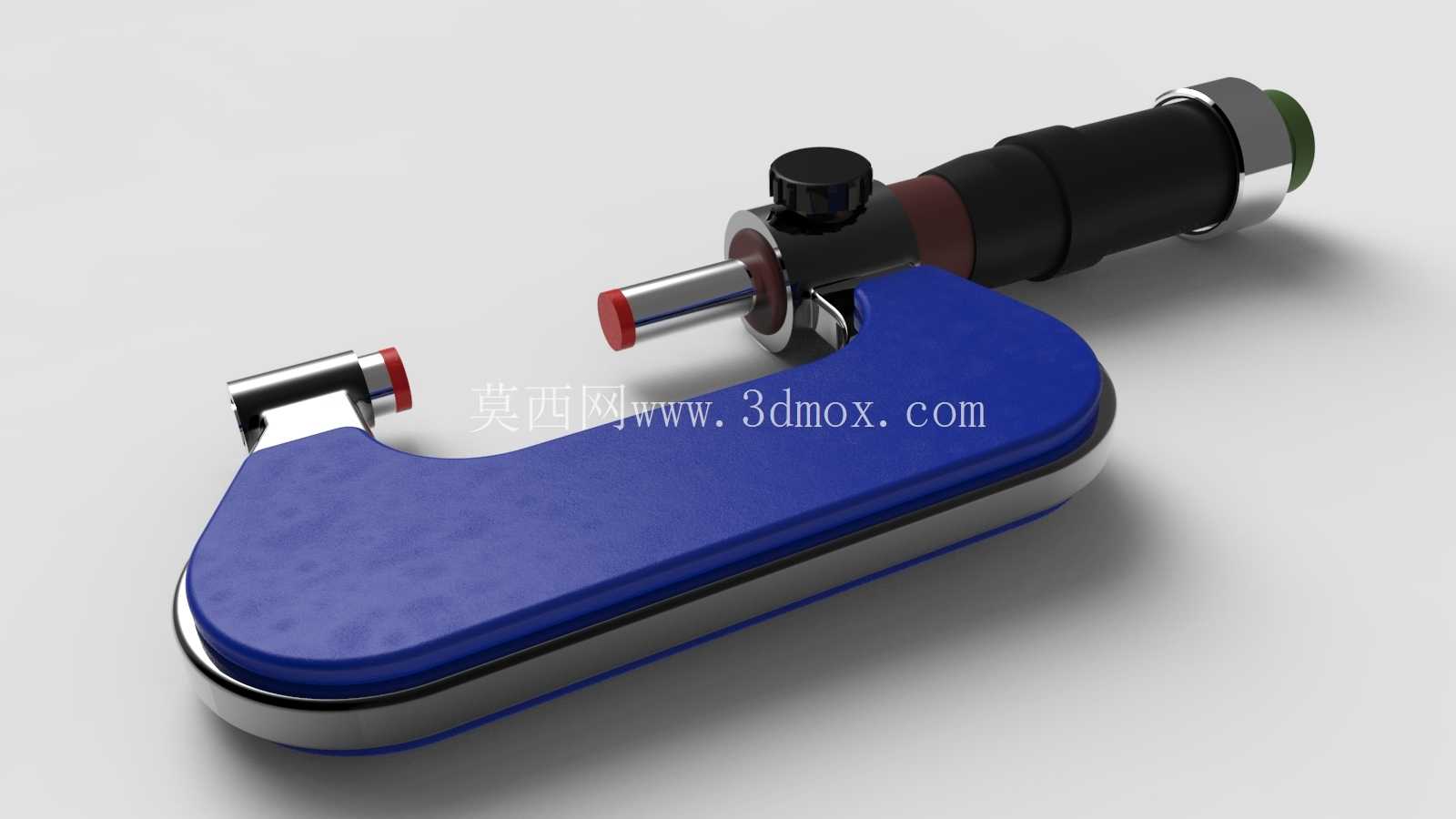

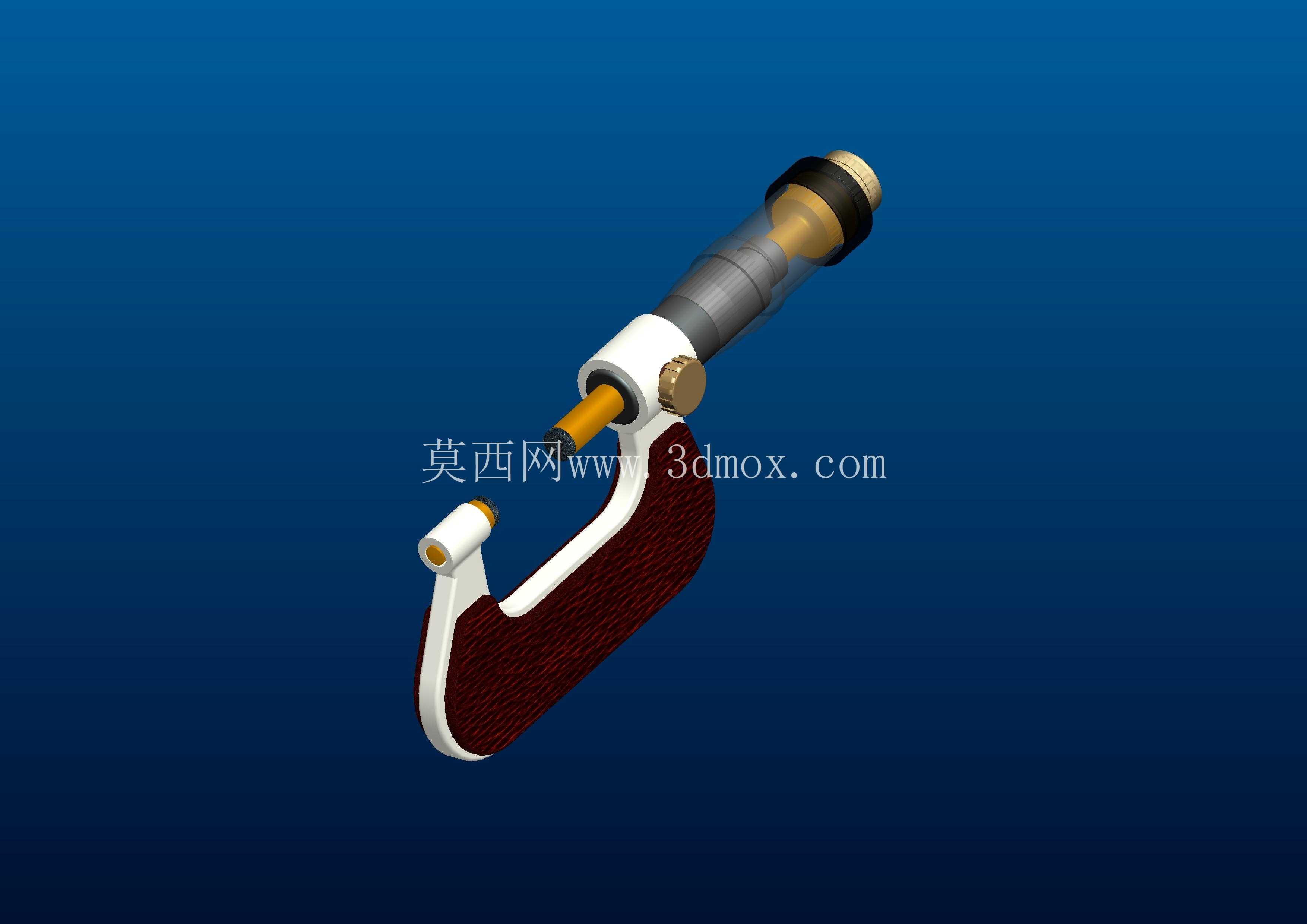

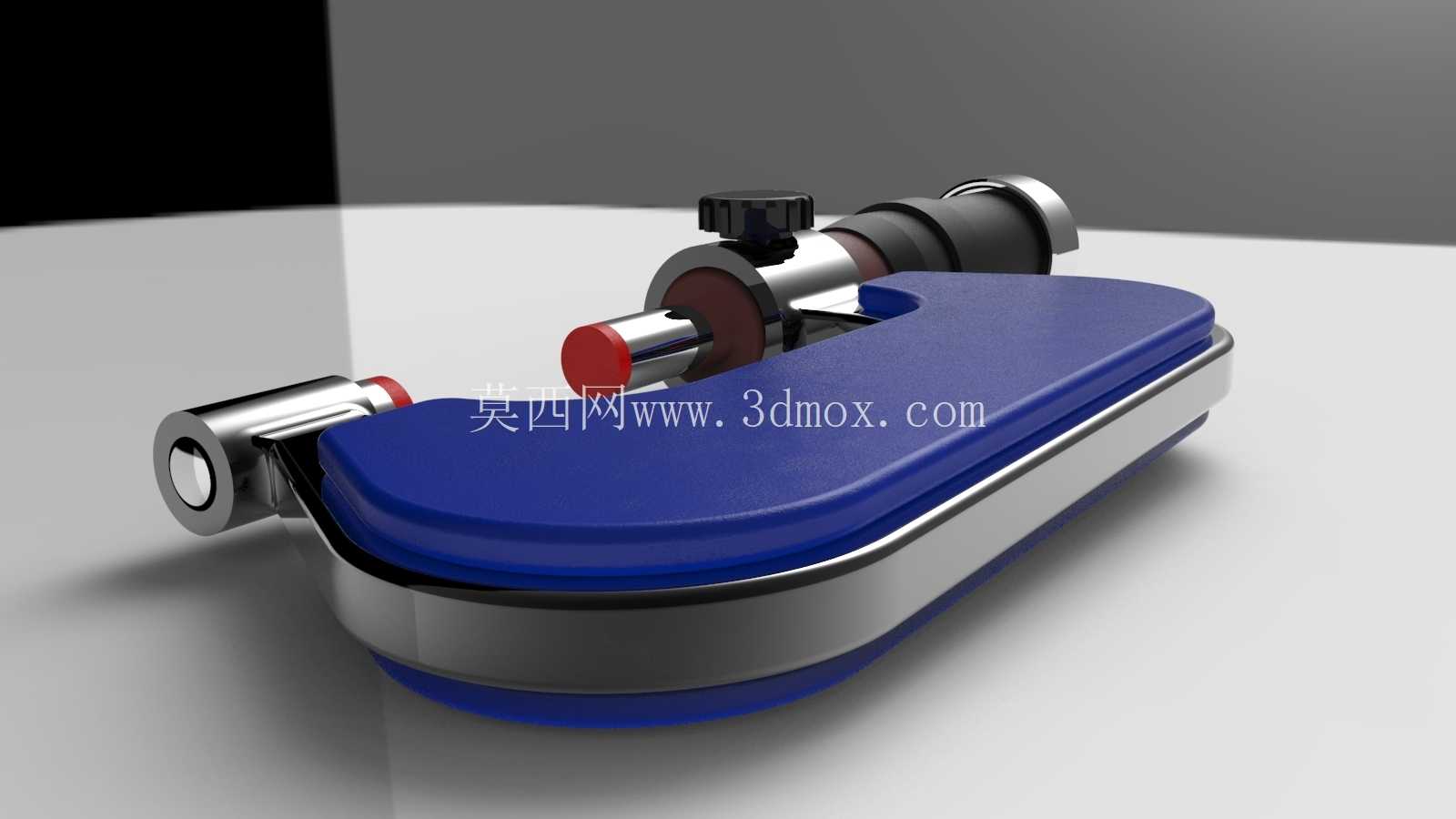

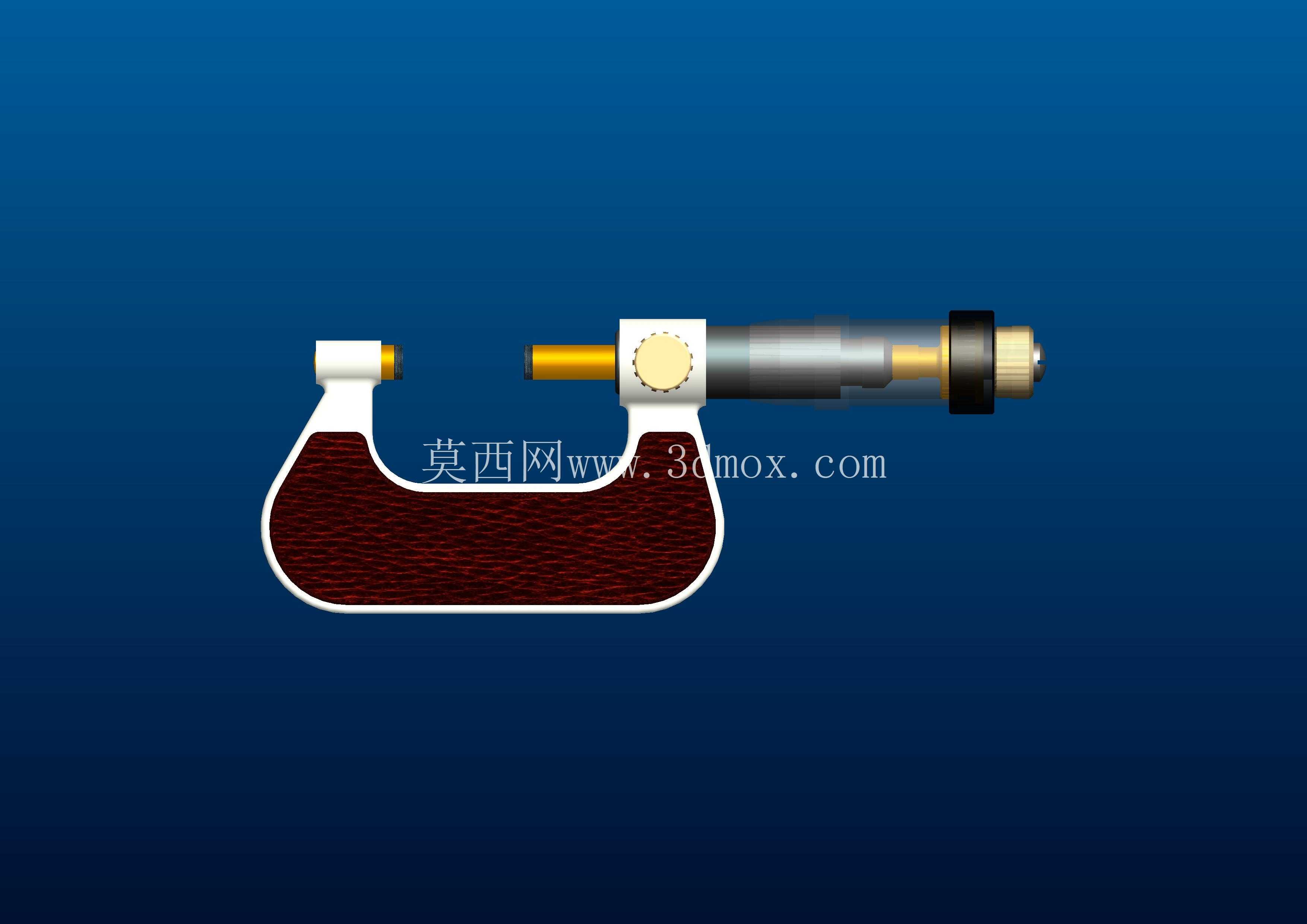

从整体结构拆分来看，C型尺架是整个量具的承载基体，采用了经过时效处理的合金材质，表面覆盖的蓝色防护层不仅起到握持防滑、防锈蚀的作用，更重要的是通过材质与结构设计保证尺架具备足够的刚性，在手持测量施加合理测力时，尺架的形变量控制在微米级以内，不会因结构形变导致测量读数出现偏差。尺架的开口尺寸决定了该款千分尺的最大测量量程，固定测砧安装在尺架的一端，测砧的测量面采用硬质合金材质镶嵌，经过精密研磨后平面度与平行度均满足微米级测量要求，长期使用不易磨损，能稳定维持测量基准面的精度。

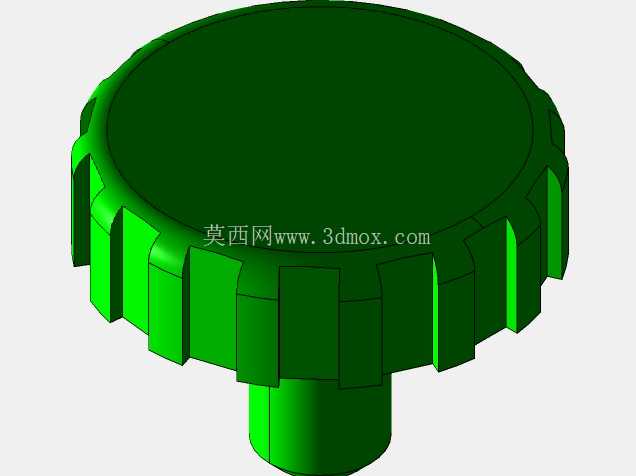

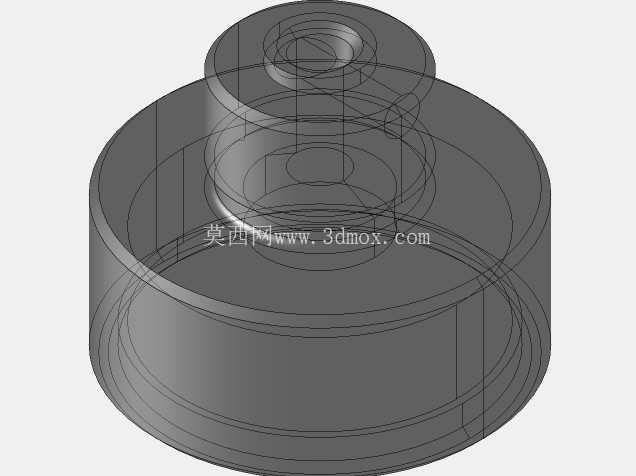

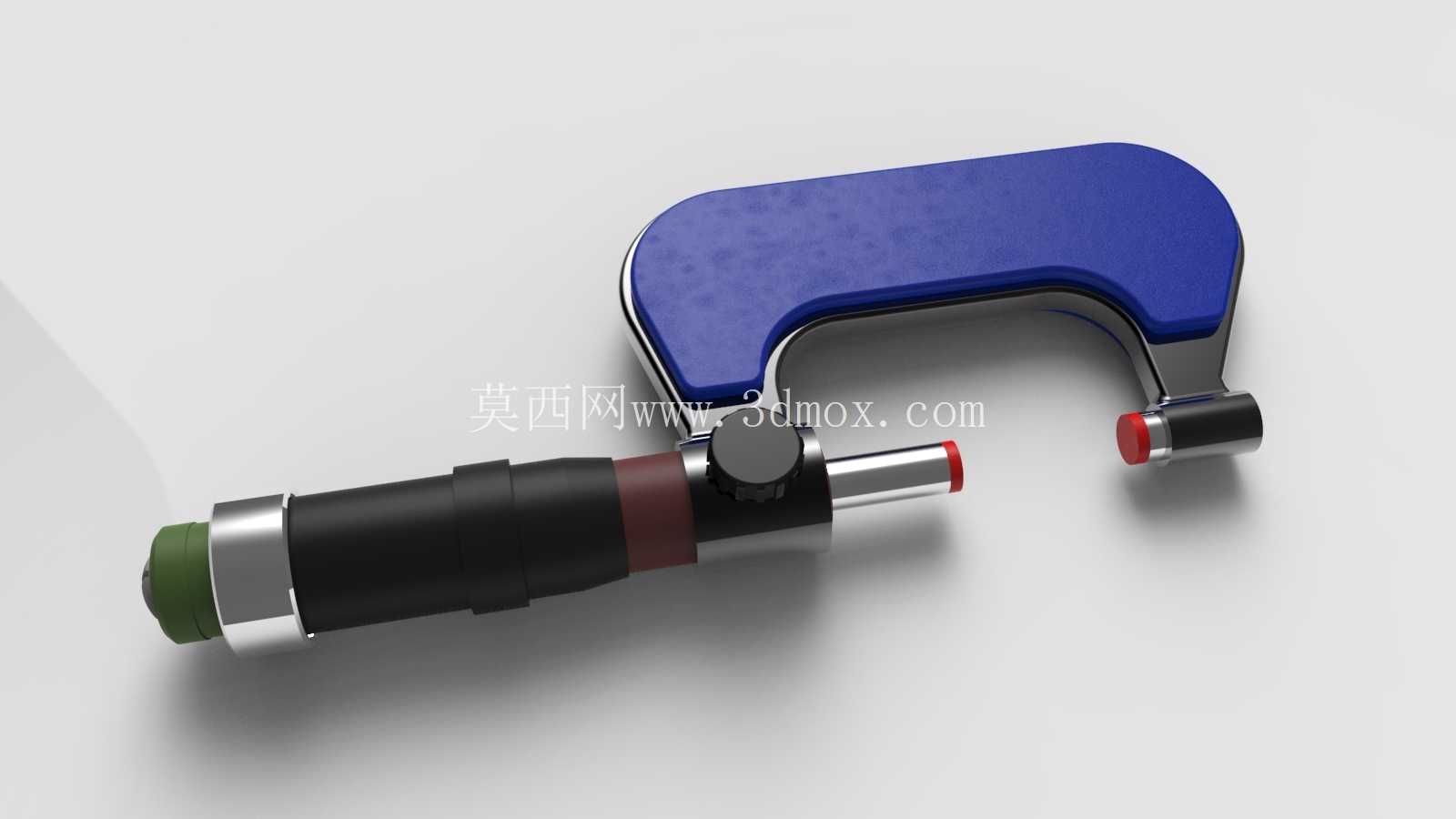

尺架另一端集成了螺旋测微传动机构，测微螺杆的加工精度直接决定了量具的整体测量精度，螺杆的螺距加工误差控制在极小范围内，配合微分筒的刻度读数结构，能够实现0.01毫米的分度值读数，部分场景下配合估读可达到更高的测量分辨率。测微螺杆的移动行程与量程匹配，螺杆表面经过硬化处理，与轴套之间的配合间隙经过精密配研，既保证螺杆转动顺滑无卡滞，又不会出现径向窜动影响测量精度。测力控制装置设置在微分筒末端，也就是结构中绿色的棘轮组件，当测微螺杆接触工件测量面达到额定测力时，棘轮会发出打滑的咔咔声响，提示操作人员停止转动微分筒，这一设计能够避免不同操作人员施加的测量力差异导致的测量误差，不管是新入职的质检人员还是经验丰富的老操作工，都能获得一致的测量结果。锁紧装置设置在尺架靠近测微螺杆的位置，扳动锁紧拨杆即可固定测微螺杆的位置，方便在测量完成后锁定读数，或者在批量测量同尺寸零件时快速比对尺寸偏差，不需要反复调整螺杆位置。

从实际使用的安装与操作边界来看，这款千分尺属于手持便携式量具，不需要固定安装在工作台面上即可完成测量作业，尺架的握持弧度贴合人手握持的形态，长时间手持测量不易产生疲劳。测量时需要先清洁两个测量面与工件被测表面，避免铁屑、油污等杂质夹在测量面之间导致测量值偏大，转动棘轮使两个测量面贴合时，需要确认零位读数是否准确，若存在零位偏差需要先进行校准再开展测量作业。针对不同尺寸的被测零件，只要零件外径处于该千分尺的量程范围内，且尺架开口能够容纳零件的被测部位，即可完成测量，对于小尺寸的精密销轴、轴承外圈、精密轴段的外径检测，这类千分尺的测量效率与精度都优于游标卡尺，是精密加工环节不可或缺的测量器具。

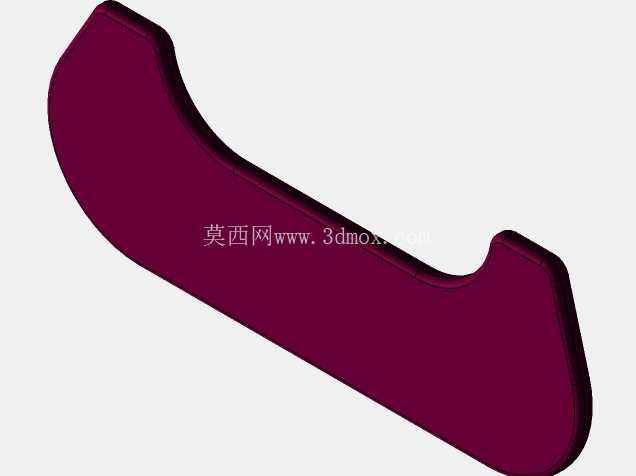

在结构设计的细节上，测砧与测微螺杆的测量面都经过了镜面研磨处理，表面粗糙度极低，测量时不会刮伤精密零件的加工表面，同时也能保证两个测量面与工件表面充分贴合，减少接触误差。尺架上的隔热垫设计能够隔绝人手握持时的温度传递，避免人体温度导致尺架、测微螺杆产生热伸长，影响常温下的测量精度，这一细节设计在高精度测量场景下尤为重要，哪怕是几微米的热变形，都可能导致高精度零件的尺寸误判。整个千分尺的传动结构没有复杂的电子元件，纯机械结构的可靠性极高，在车间多油污、多切削液的使用环境下，只要做好日常清洁与定期校准，就能长期维持稳定的测量精度，不会像数显量具那样出现电池亏电、电子元件受油污损坏的问题，适合生产现场的复杂使用环境。

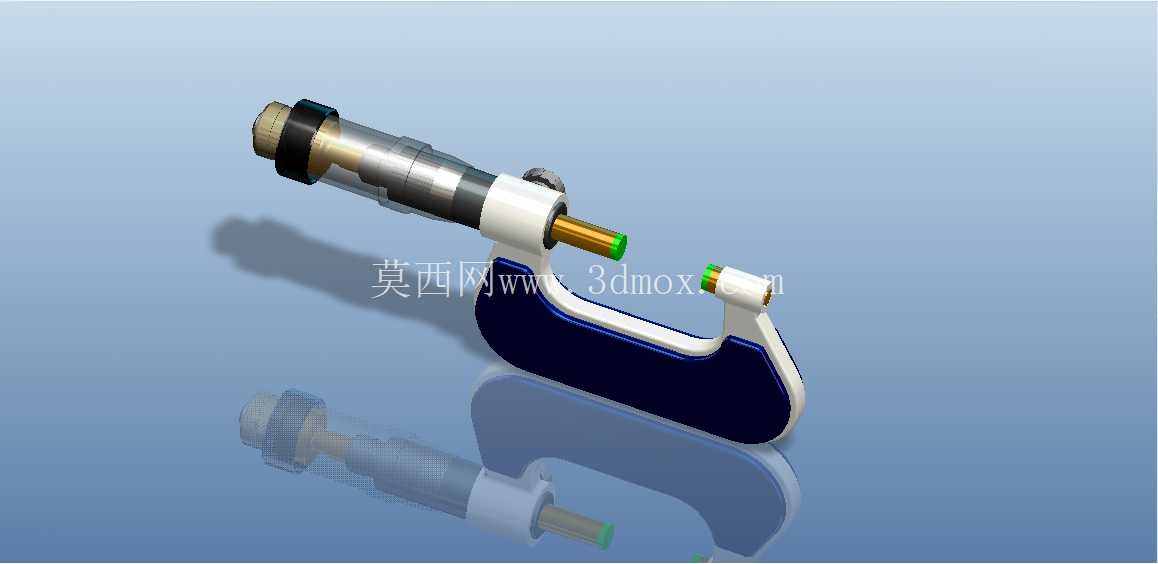

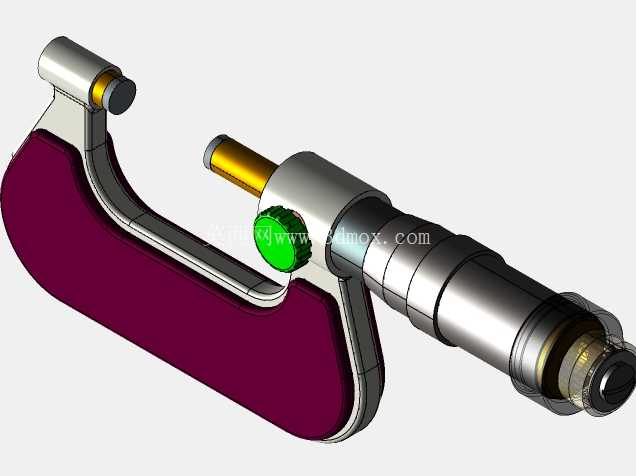

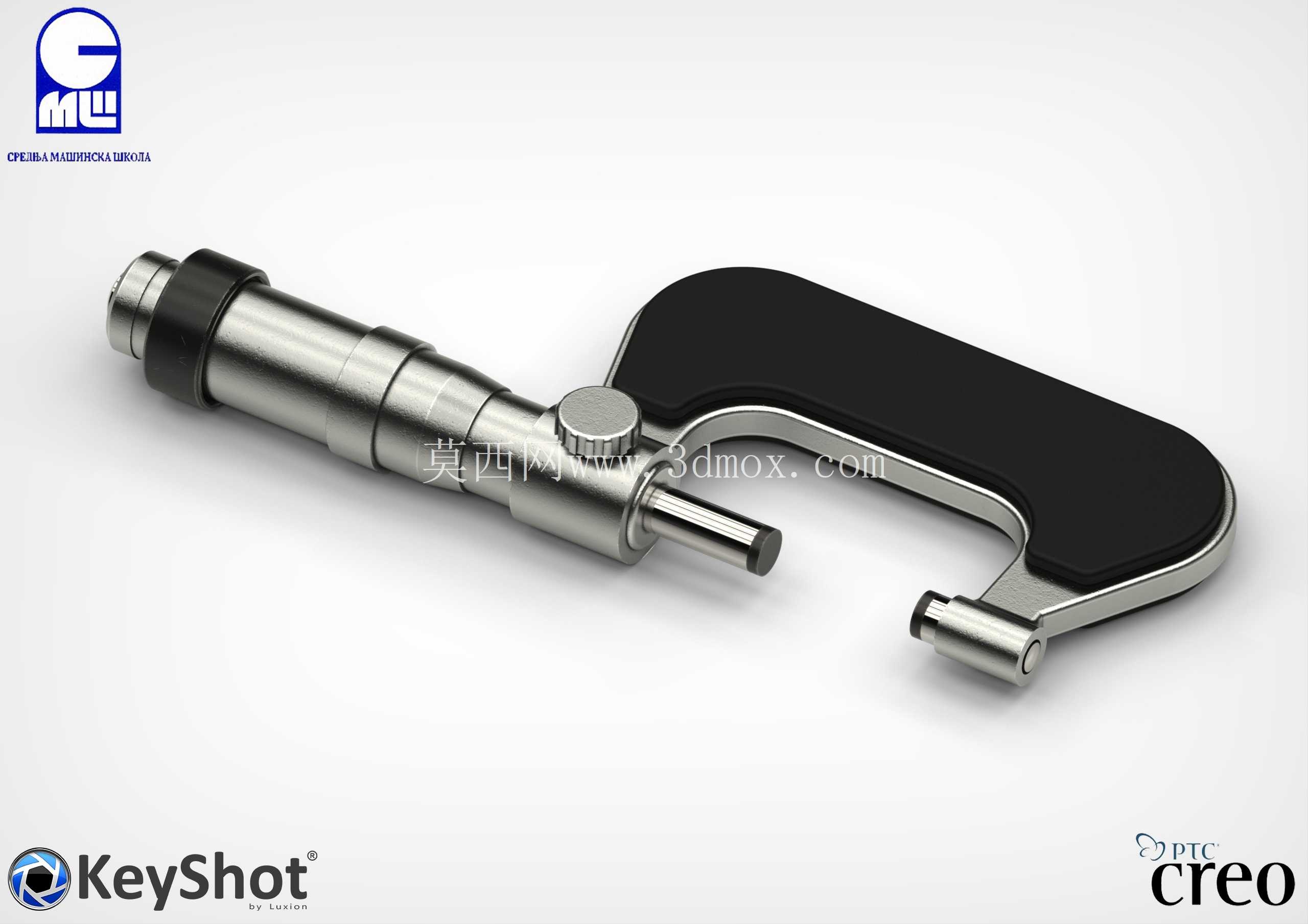

从三维建模的角度来看，这款千分尺的模型还原了所有核心结构的装配关系，尺架的曲面造型、测微螺杆的螺旋传动配合、棘轮的棘爪结构、锁紧装置的偏心锁紧原理都在模型中得到了体现，对于机械设计人员理解精密量具的结构原理、掌握螺旋测微机构的设计思路有很高的参考价值，也可以作为机械原理教学环节的演示模型，帮助初学者理解接触式高精度测量的实现方式。在进行非标检测工装设计时，也可以参考这款千分尺的螺旋测微结构，将其集成到专用检测工位上，实现特定零件尺寸的在线快速检测，只需要根据被测零件的定位方式调整尺架的安装形式，保留螺旋测微与测力控制的核心结构，就能快速搭建出适配特定零件的专用检测装置，大幅缩短专用检具的设计周期。
