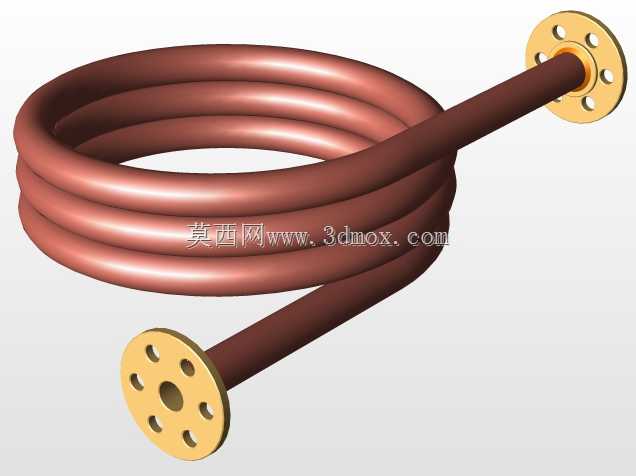

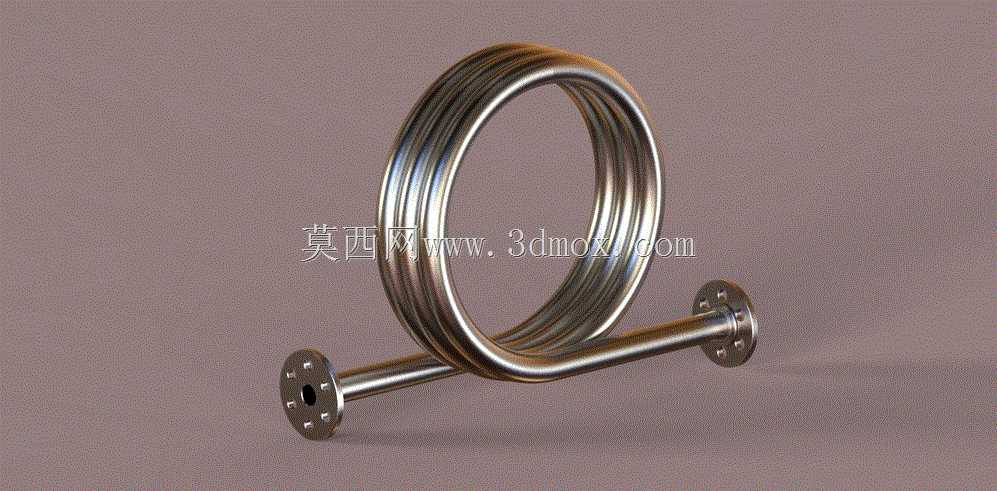

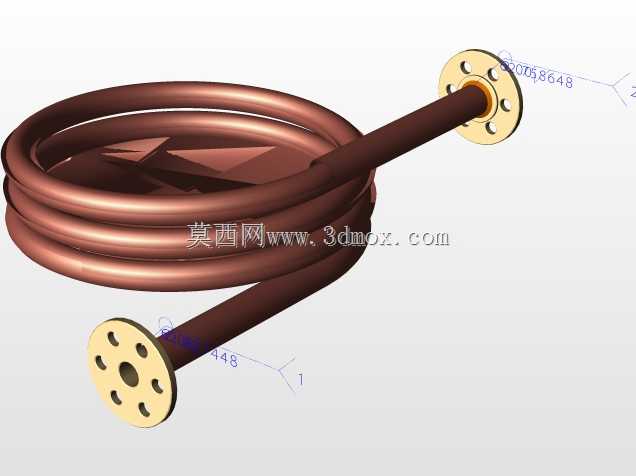

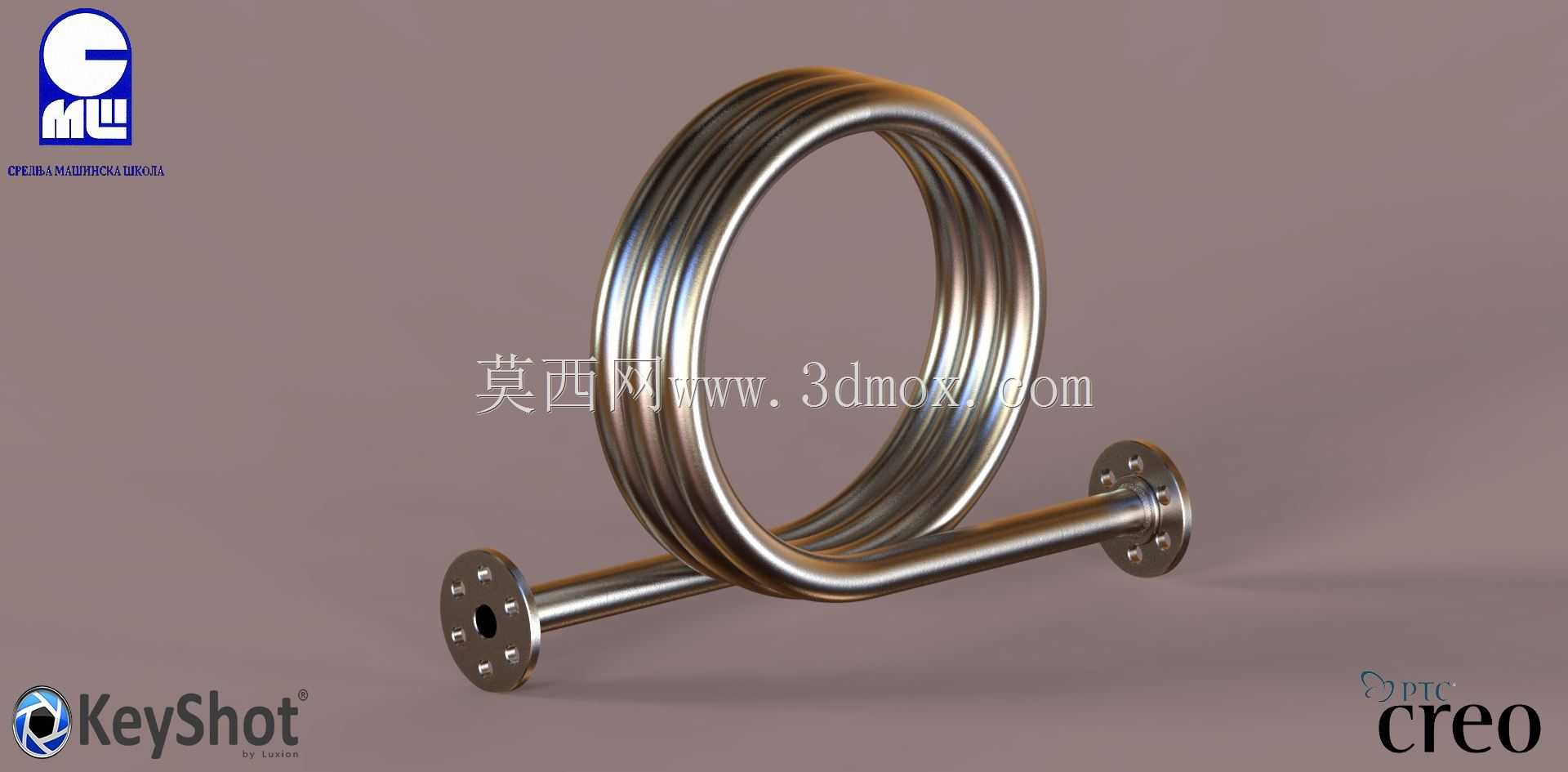

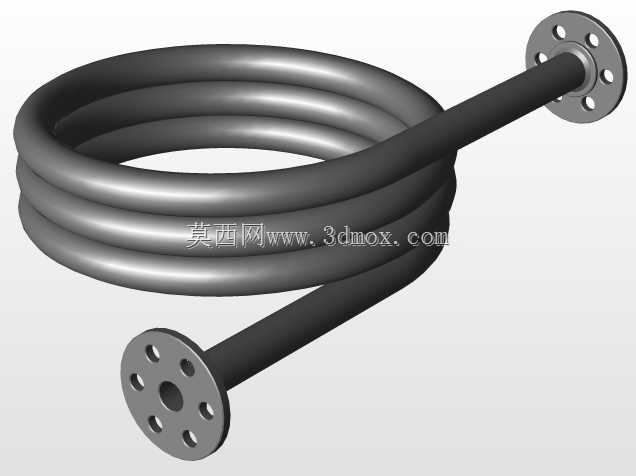

带法兰接口盘绕式金属管道补偿构件

这类盘绕式金属管件常被应用在冷热介质输送管路中，用来抵消管路因温度变化产生的热胀冷缩位移，也能缓冲管路运行中产生的振动应力，避免硬连接管路出现焊缝拉裂、接口泄漏的问题。在化工流体输送、暖通空调循环管路、小型蒸汽输送支路、实验室特种气路布设场景中，这类构件都有较高的使用频次，相比平直的硬管连接，盘绕的管段自身具备可控的形变余量，不需要额外加装大型伸缩节就能适配小位移量的管路补偿需求。从结构设计来看，两端采用标准法兰接口，能直接和同通径的管路法兰配对安装，不需要额外加工转接接头，安装时只需对齐法兰螺栓孔，加装密封垫片后按对角顺序锁紧螺栓即可完成装配，能有效降低现场施工的适配难度。盘绕段的圈数、盘管的弯曲半径都是经过形变计算确定的，既保证足够的形变补偿量，也不会因为弯曲半径过小导致管内流体阻力陡增，或是造成管内壁应力集中影响构件使用寿命。盘管整体采用金属光管弯制而成，管内壁保持光滑连续，没有突兀的变径或者凸起结构，能减少流体输送过程中的压损，也不容易在管内残留介质杂质，适合输送洁净度要求较高的流体介质。安装边界上，需要预留出盘管环形结构的径向安装空间，两端法兰对接的管路要保持基本同轴，避免安装时给盘管带来额外的初始装配应力，日常运维中不需要对盘管段做额外的维护保养，只需定期检查两端法兰接口的密封状态即可。建模过程中需要重点把控弯管段的曲率一致性，保证每一圈盘管的间距均匀，两端直管段与法兰端面的垂直度要控制在公差范围内，避免实际装配时出现法兰错位无法对接的问题，法兰上的螺栓孔位置要匹配对应压力等级的标准法兰尺寸，保证构件的通用互换性。
