带轮式张紧调节传动组件结构设计

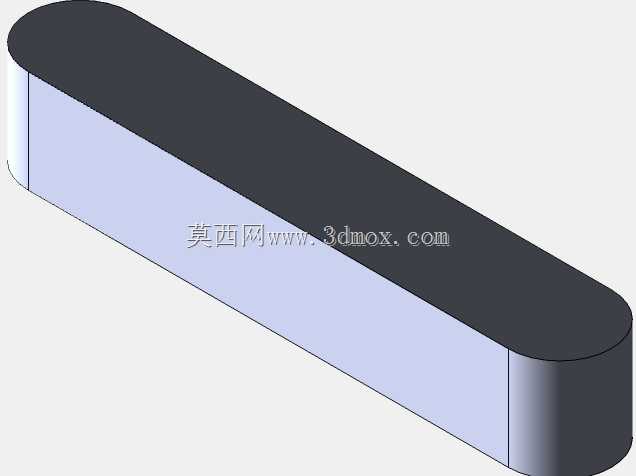

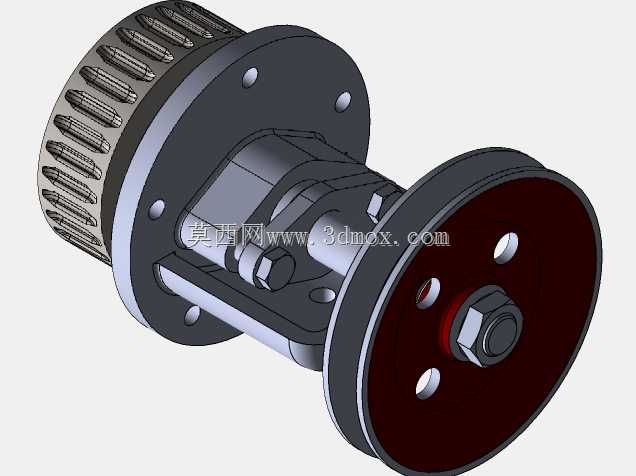

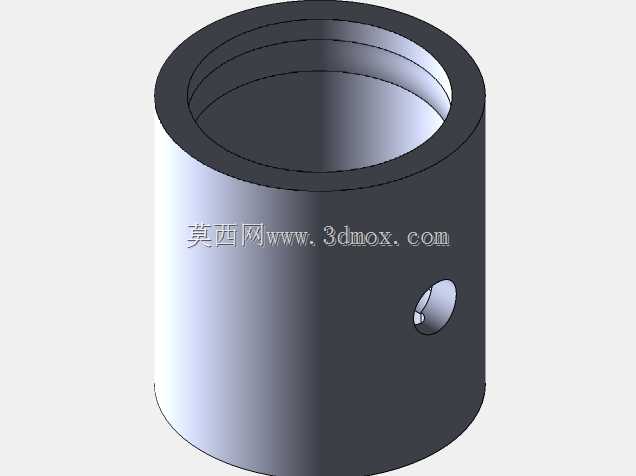

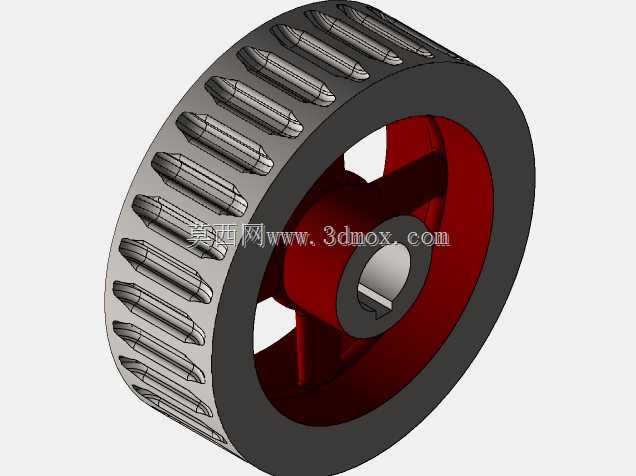

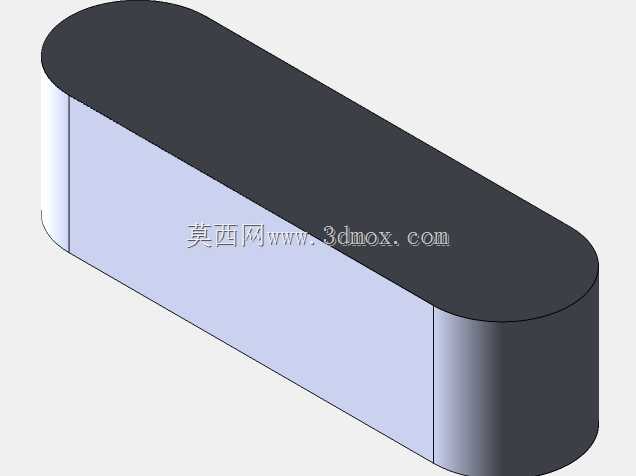

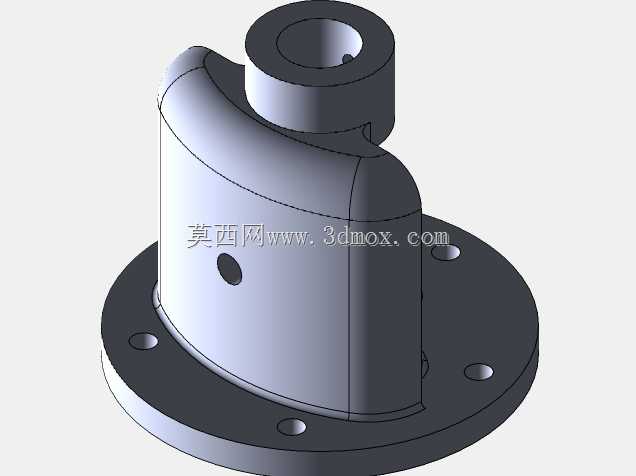

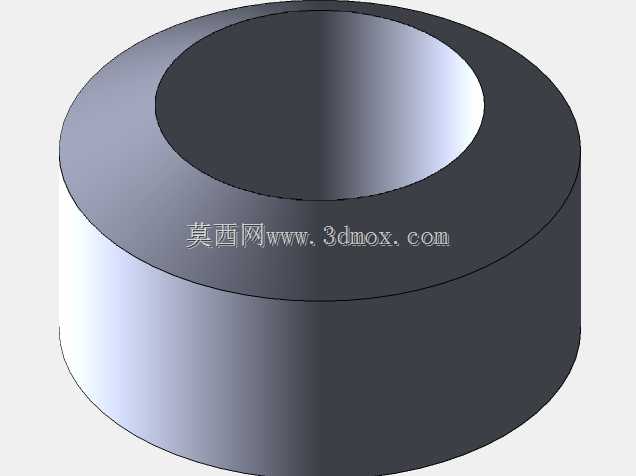

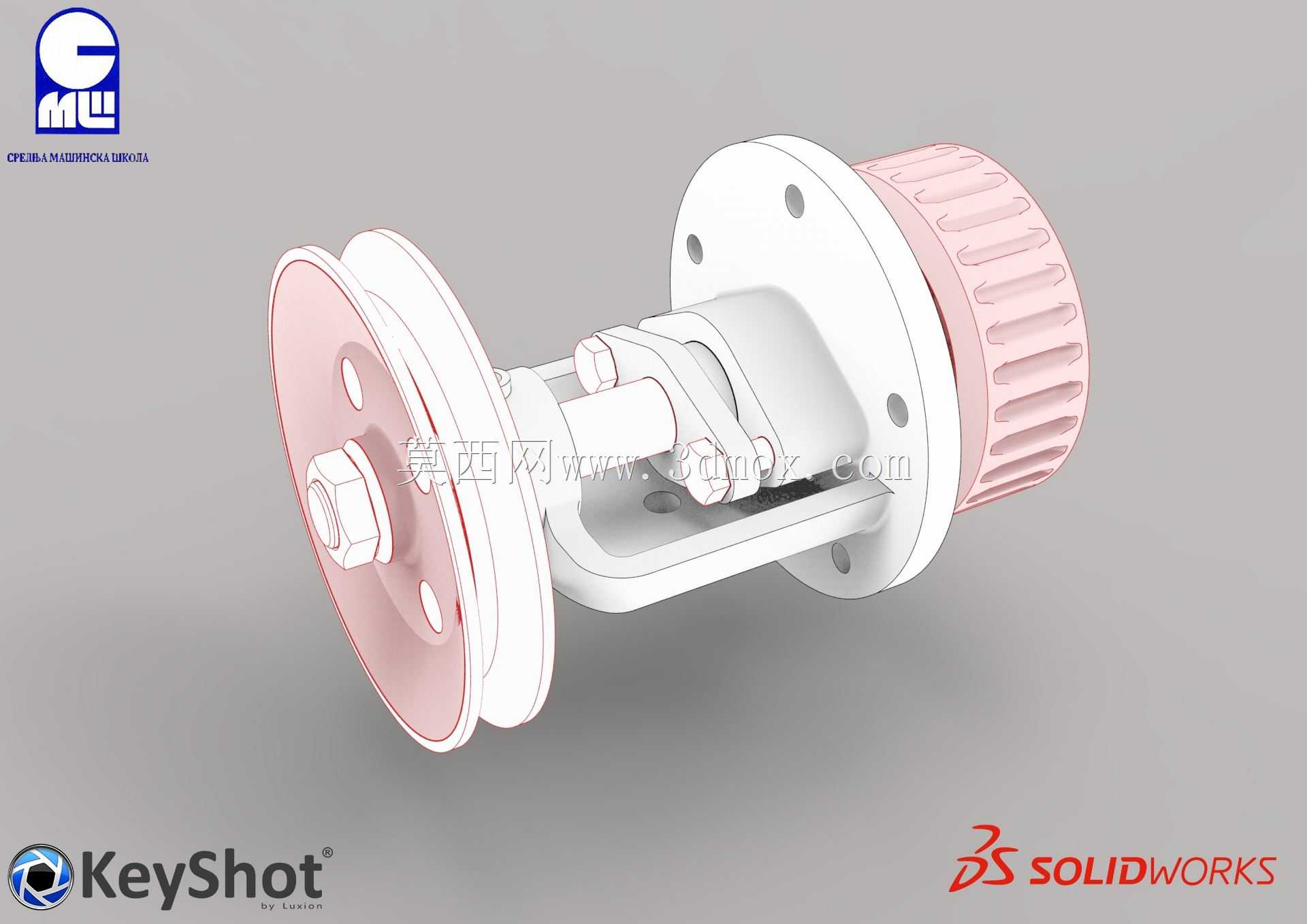

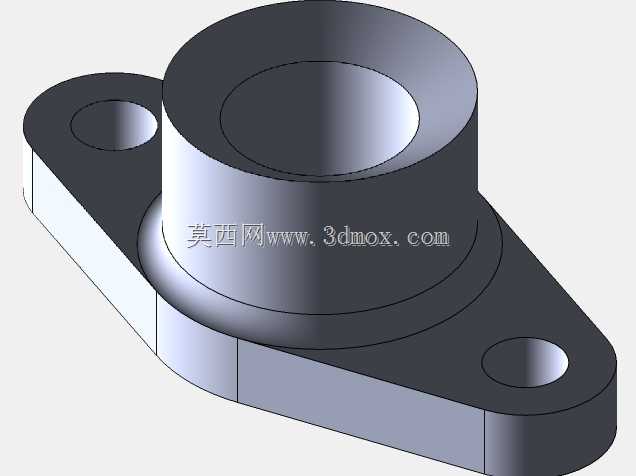

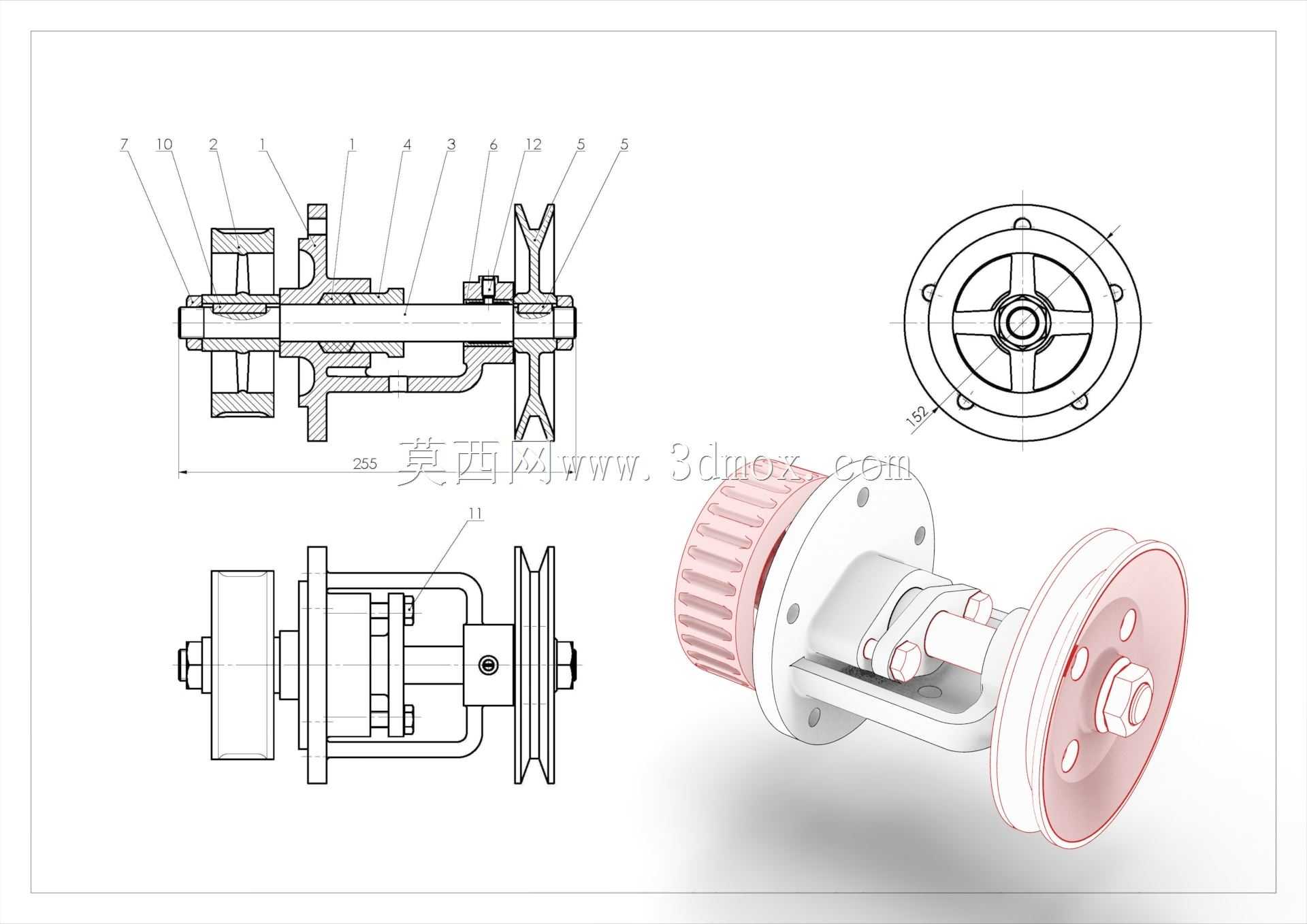

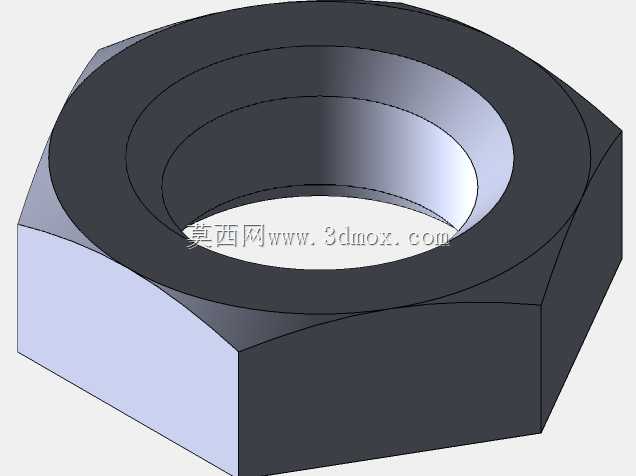

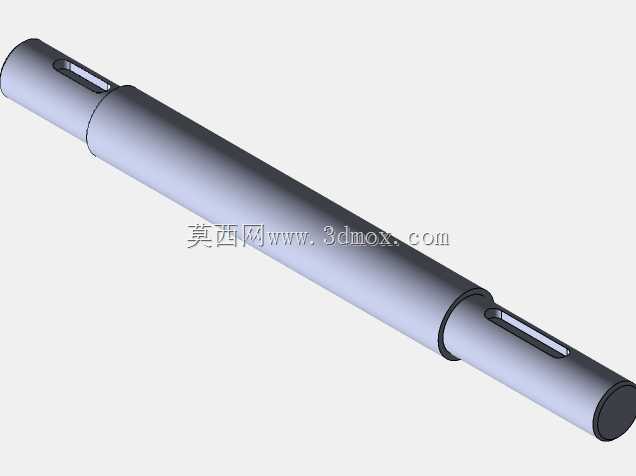

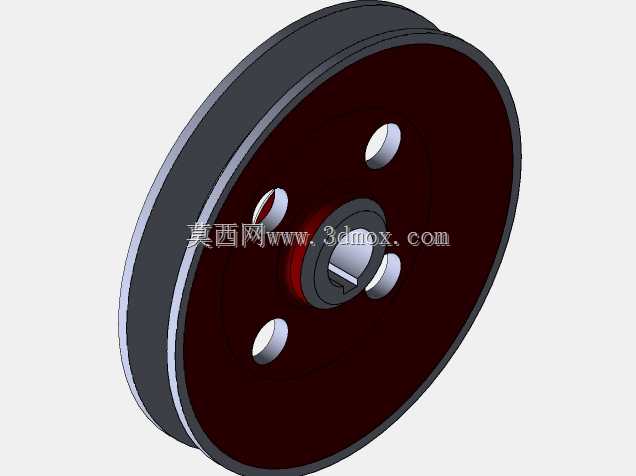

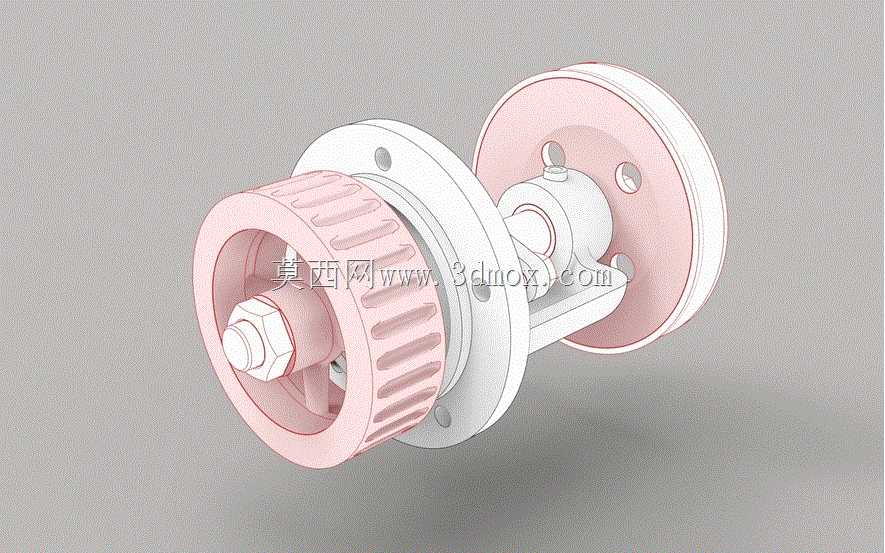

这类带轮式张紧调节传动组件，多应用在中小功率的同步带传动工况中，常见于轻工输送设备、小型自动化产线的动力传递单元，也可适配实验台架、小型专用机床的进给传动链路，核心作用是在同步带长期运行出现松弛后，无需拆解整条传动链路即可完成张紧度调整，维持传动比的精准性，避免带体打滑、跳齿带来的传动失效问题。从结构设计逻辑来看，组件采用法兰式安装基准，安装法兰上预留的三个通孔对应常规的螺栓固定点位，可直接贴合设备的安装立板完成固定，安装面的平面度公差在设计时控制在0.05mm以内，避免安装后带轮出现偏摆，加剧带体的单边磨损。两侧的带轮采用分体式结构，外侧的粉色轮体为同步带啮合工作面，轮缘的齿形参数适配常规的圆弧齿同步带规格，轮体与中心轴之间通过轴承支撑，保证转动过程中的同轴度，中心轴的一端配置锁紧螺母，可对轴承的预紧量进行微调，消除轴承游隙带来的转动旷量。中间的铰接支架是实现张紧调节的核心结构，支架与安装法兰之间通过铰接轴连接，可绕铰接点小幅度摆动，摆动范围控制在±15°以内，调整到位后可通过侧面的锁紧螺钉完成位置固定，这种结构相比滑轨式张紧结构，占用的安装空间更小，调节操作更简便，不需要预留长条形的调节滑槽空间，适合安装边界局促的设备内部布局。从安装边界尺寸来看，组件整体轴向长度控制在120mm区间，最大轮体外径为80mm，安装法兰的定位止口直径为50mm，在选型适配时，需要预留至少10mm的径向操作空间，方便后期对锁紧螺母、张紧固定螺钉进行维护操作。设计时特意将两个带轮的中心距设置为可微调状态，微调行程为8mm，既可以覆盖同步带初始安装的公差余量，也能补偿带体长期运行后的拉伸变形量，不需要额外配置张紧轮，减少了传动链路的零件数量，降低了整体的转动惯量，对于启停频繁的传动工况，能有效减少动力损耗。轮体部分采用轻量化的结构设计，轮辐处做了镂空处理，在保证结构强度的前提下降低了整体重量，转动过程中的动平衡精度更容易控制，适配最高1500rpm的线速度工况，不会出现明显的振动问题。
