公共汽车前悬架总成结构三维设计

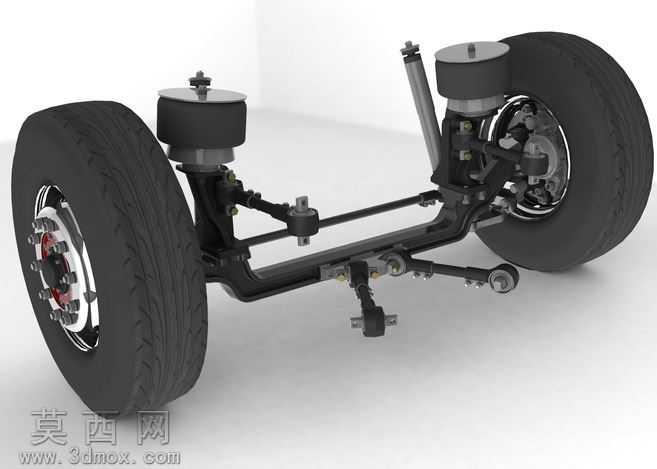

本作品为公共汽车前悬架总成的三维建模设计成果，建模过程严格遵循商用车底盘部件的工程设计逻辑，以真实公交车辆前桥悬架的结构参数为参考完成全参数化建模。建模阶段优先还原各部件的装配约束关系，对转向节、空气弹簧总成、减震器、横向稳定杆、转向拉杆、工字梁前桥、轮毂制动鼓总成等核心部件逐一进行特征构建，通过拉伸、旋转、扫掠等基础建模命令完成零件主体结构，针对板簧座、球头销座、减震器安装支架等异形结构，采用曲面建模与实体修剪结合的方式完成细节还原，确保所有部件的安装孔位、配合公差符合实际装配要求，无干涉错位问题。材质与渲染阶段，针对不同部件的实际材质属性赋予对应材质参数：轮胎部分采用带有细微胎纹纹理的黑色橡胶材质，调整粗糙度参数还原橡胶的哑光磨砂质感；金属结构件根据工艺差异区分材质，车桥、转向节等铸钢部件赋予深灰色铸铁材质，添加细微的铸造颗粒纹理提升真实感，拉杆、稳定杆等机加工钢制部件赋予亮灰色金属材质，调整反射参数还原机加工面的金属光泽；空气弹簧的橡胶气囊部分采用黑色高弹性橡胶材质，上端的金属盖板采用镀锌钢材质，减震器外筒采用哑光黑金属材质，活塞杆采用抛光镀铬的亮面金属材质；轮毂螺栓、制动鼓等部件分别赋予镀锌、铸铁的对应材质，所有材质的光影反射参数经过反复调试，匹配Photoview360渲染器的全局光照设置，最终渲染出的效果图能够清晰展现各部件的结构层次与材质差异。结构设计上采用公共汽车常用的空气悬架搭配工字梁前桥的结构形式，两侧对称布置空气弹簧承载车身载荷，搭配筒式液压减震器衰减行驶振动，横向稳定杆连接两侧悬架结构抑制车身侧倾，转向拉杆系统与转向节铰接匹配转向功能，轮毂与制动总成集成在前桥两端，完整还原了前悬架承载、减震、转向的全部功能结构，各运动部件的铰接关系、活动行程均在建模中通过配合约束进行模拟，能够直观展现悬架的工作运动逻辑，可用于商用车底盘结构教学、悬架方案展示等场景。
