自定义自动倾卸卡车车载储物工具箱

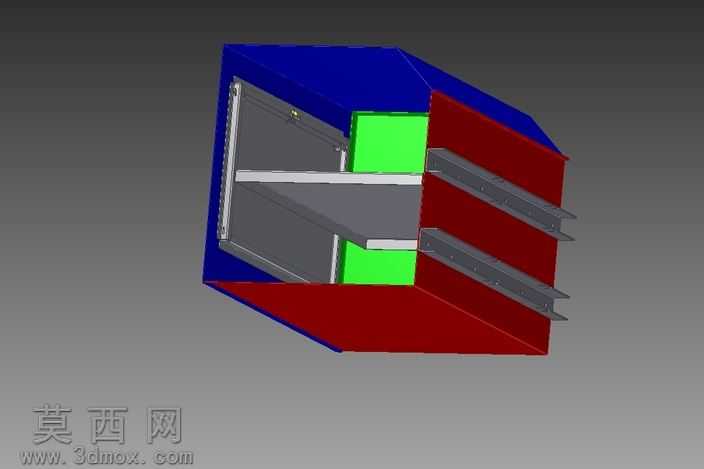

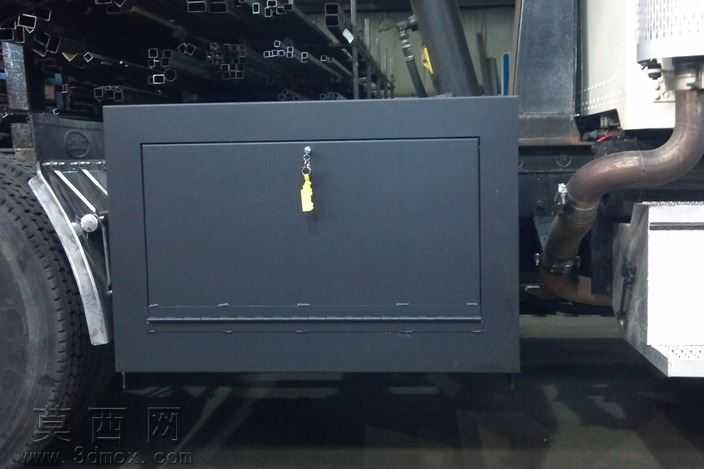

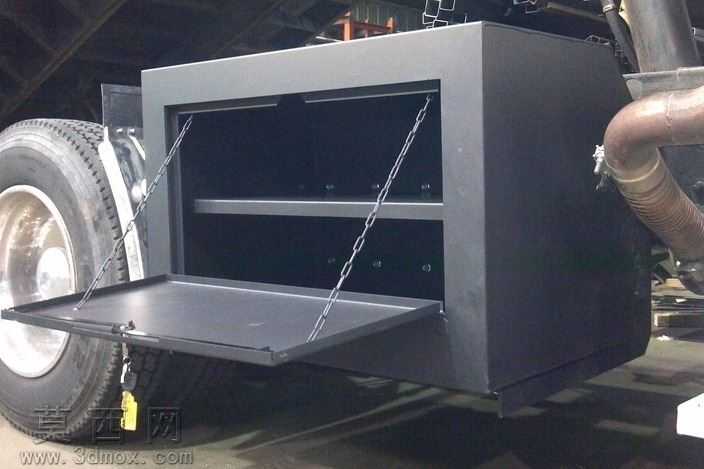

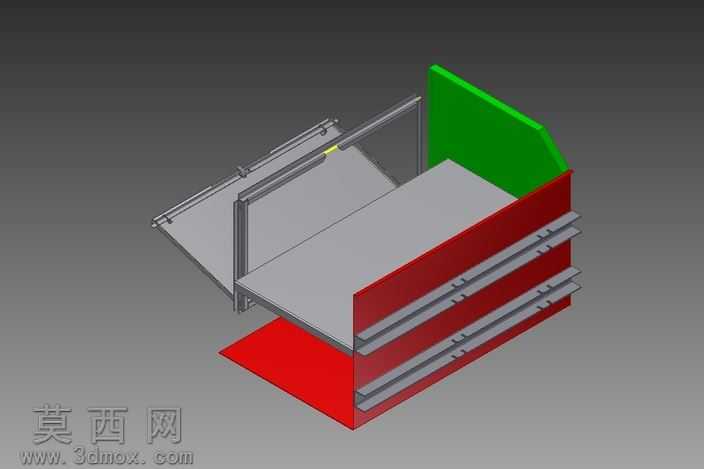

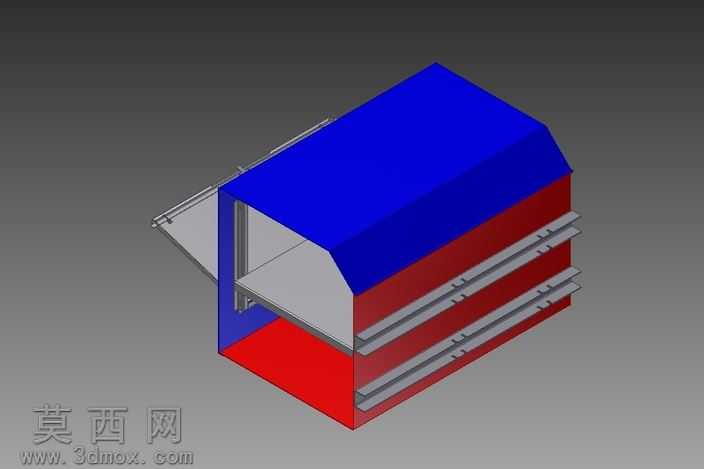

本作品为适配自动倾卸卡车的车载储物工具箱三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于卡车底盘侧边的安装空间确定箱体整体外轮廓尺寸，充分规避轮胎、排气管道等周边部件的干涉范围，保证安装后不影响车辆正常行驶与倾卸作业动作。箱体主体采用钣金折弯工艺的结构设计，建模时精准预留钣金件的折弯扣除量，各拼接边预留标准焊接余量，保证后续生产加工的工艺可行性。箱门采用下翻式开启结构，建模过程中对两侧的支撑链条进行了运动仿真验证，确定链条的最优安装点位与长度参数，确保箱门开启后可保持水平承载状态，闭合时可完全贴合箱体边框，配合边缘的防水胶条安装槽结构，可实现雨天行车时的防水防尘效果。箱体内部设置一层横向分隔隔板，将储物空间划分为上下两个独立区域，可分类存放维修工具、紧固配件、作业防护用品等不同类型的车载物品，隔板采用可拆装的搭接结构，建模时预留了隔板支撑的卡位凸台，无需额外紧固件即可完成隔板固定，方便用户根据储物需求调整内部空间布局。材质渲染阶段，箱体主体赋予哑光黑耐磨金属漆材质，还原车载钣金配件的真实表面质感，链条部分赋予镀锌金属材质，锁具部分搭配黄铜挂锁材质与橡胶钥匙吊牌材质，场景渲染时模拟卡车底盘侧边的真实安装环境，搭配轮胎、金属排气管道等周边部件作为环境参照，直观呈现工具箱装车后的实际视觉效果与空间占比。设计过程中充分考虑车载工况的使用需求，箱体底部设置加强折边结构提升整体抗形变能力，箱门内侧设置加强筋结构，避免长期承重使用出现变形问题，锁具点位设置在箱门中部，配合侧边的锁扣结构可实现箱门的牢固锁止，避免车辆行驶在颠簸路面时箱门意外开启。
