赤海6V直流蜗轮蜗杆减速电机结构

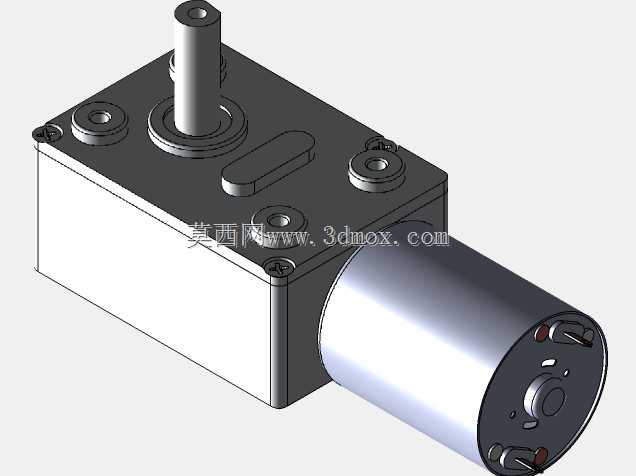

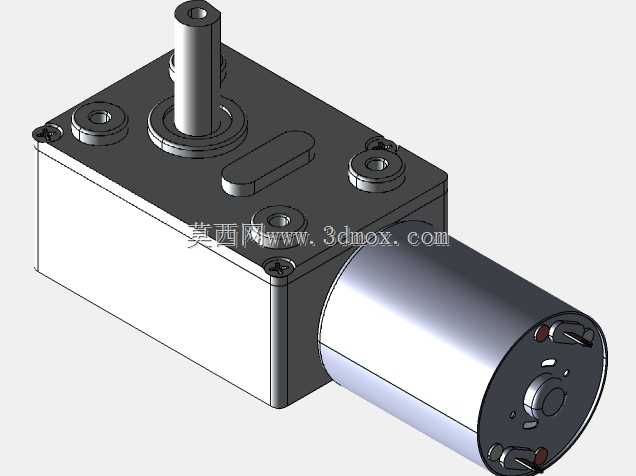

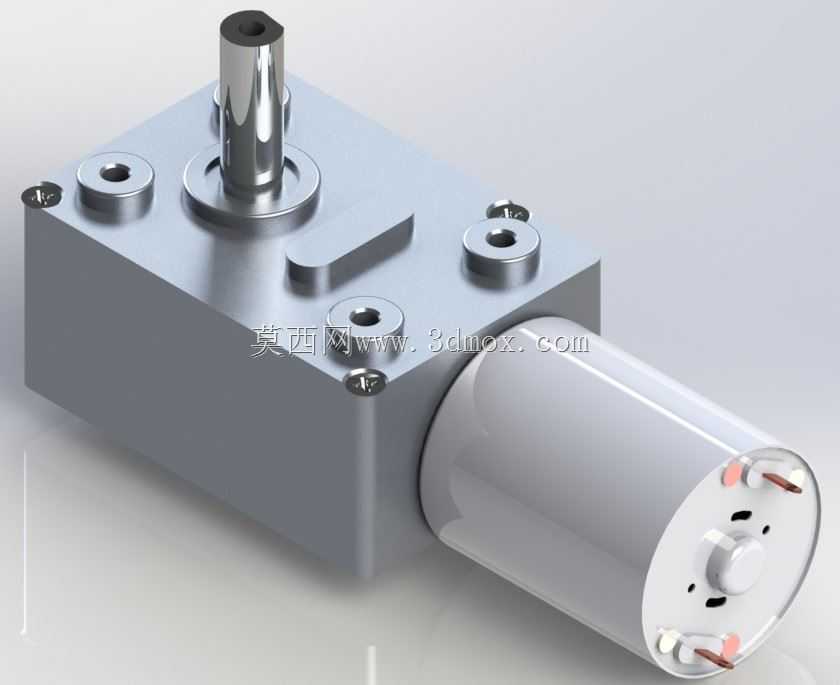

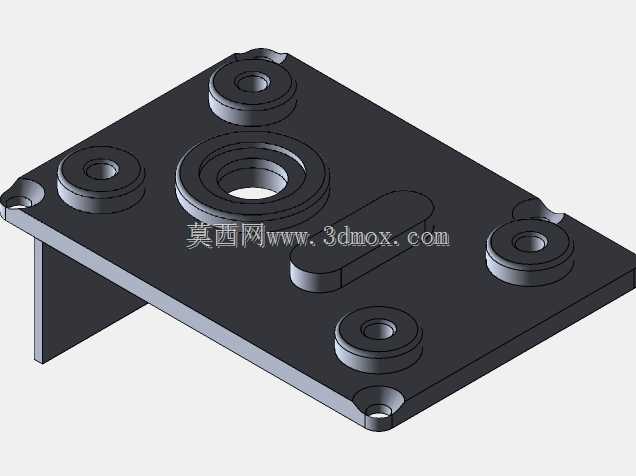

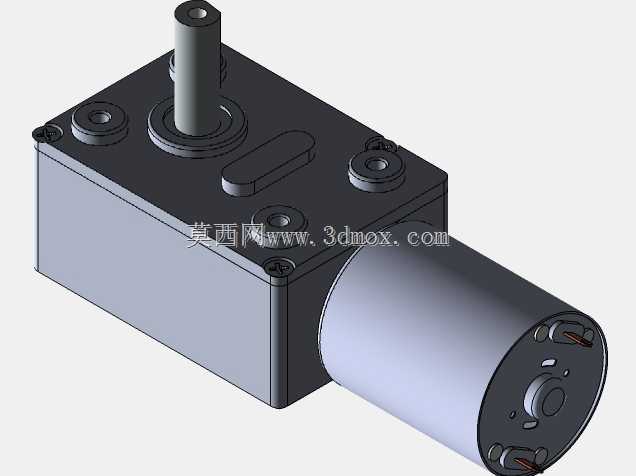

　　这款蜗轮蜗杆减速电机常被用在小型自动化执行机构、智能小家电传动、桌面级小型设备进给、低转速大扭矩输出的轻载传动场景中，比如小型电动阀门驱动、自动售货机出货机构、桌面云台转动、小型输送线的动力端，这类场景普遍对安装空间要求严苛，同时需要电机在低转速下输出足够扭矩，避免额外增加多级减速结构挤占设备内部空间。从结构设计来看，整机采用方形减速箱搭配圆柱直流电机本体的布局，减速箱输出轴垂直于电机主轴布置，这种正交轴传动的结构能大幅压缩动力单元的轴向长度，适配很多安装空间局促、动力传输方向需要转向的设备布局。输出轴采用单出轴实心轴设计，轴端预留扁位结构，方便配套传动件做周向固定，避免传动过程中出现打滑空转的问题；减速箱壳体上预留四个沉头安装孔，

　　孔位布局对称，既可以从壳体正面锁付螺丝固定，也能适配支架侧装的需求，安装边界清晰，设计人员在做整机布局时可以直接根据孔位坐标预留安装位，不用额外做转接结构。产品功能上，蜗轮蜗杆结构自带反向自锁特性，当设备断电后输出轴不会被负载端反向拖动，这一点在垂直升降类轻载场景、需要断电保持位置的机构中优势明显，不用额外增加刹车结构就能实现位置锁定，能简化配套设备的结构设计。额定工况下输出转速适配低转速传动需求，失速扭矩能覆盖多数轻载传动的负载要求，选型时要注意实际持续负载不要超过额定扭矩的七成，避免长期过载导致蜗轮齿面磨损加快，缩短整机使用寿命。建模过程中还原了蜗轮与蜗杆的啮合间隙、减速箱内部的轴承安装位、电机本体与减速箱的配合止口，

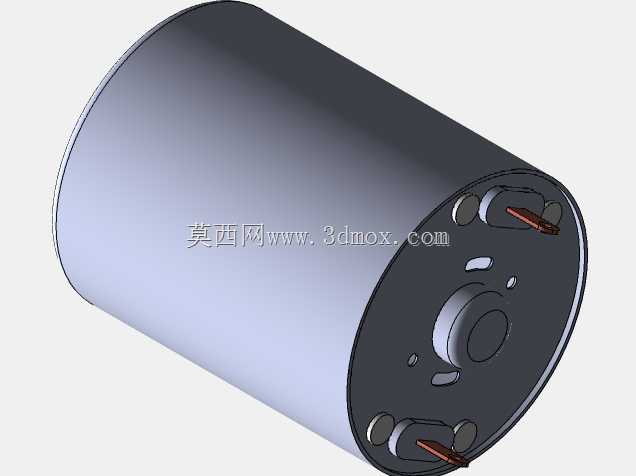

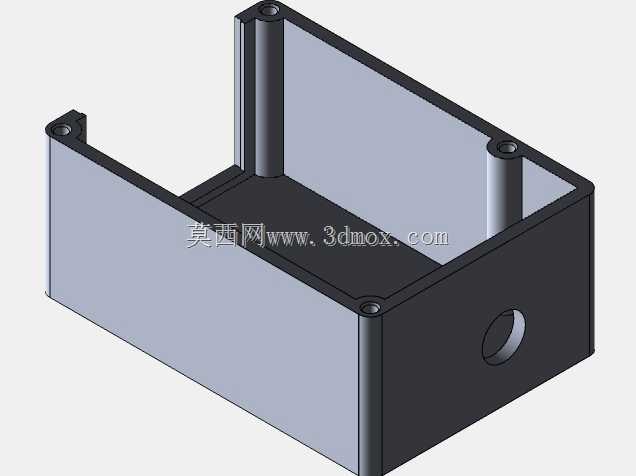

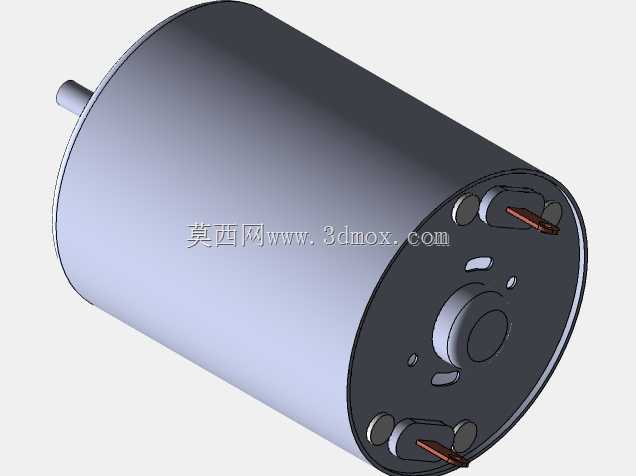

　　这些细节在做装配干涉检查时能直接验证配套结构的合理性，不用反复测绘实物调整尺寸。整机外壳采用金属材质，既可以保证减速箱的结构强度，也能在电机持续运转时辅助散热，避免长时间工作导致绕组温度过高。设计时特意将电机接线端布置在尾盖端面，接线方向不会和安装面产生干涉，方便布线时整理线束走向，避免线束被转动部件剐蹭。
