十八腔浴缸热成型注塑模具结构设计

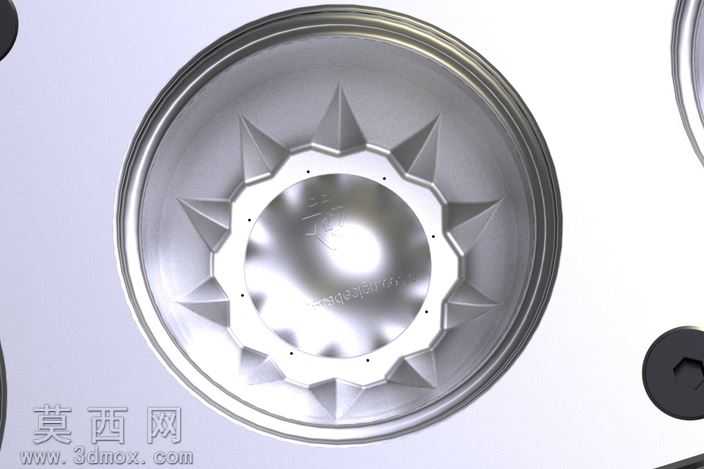

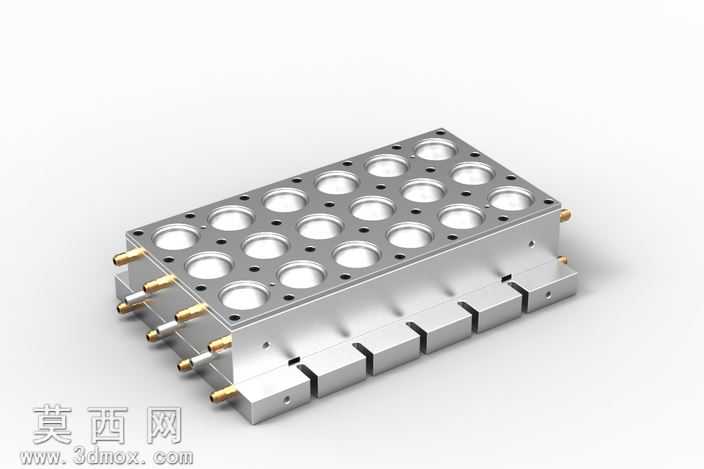

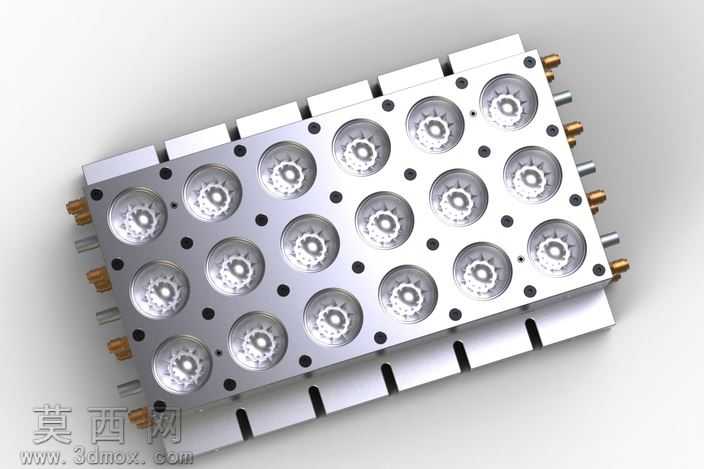

本模型为十八腔热成型注塑模具，整体采用模块化三维建模思路完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对各功能部件的装配间隙、配合公差做了精准参数化设定，保证模型可直接用于结构验证与生产参考。模型整体采用叠层式板式结构布局，上模板均匀排布18个圆形型腔，型腔排布采用对称矩阵式设计，可保证注塑过程中进料压力均匀分布，避免各腔成型件出现壁厚不均、缺料、飞边等成型缺陷，适配115毫升foil-lid浴缸类薄壁塑料件的批量热成型生产需求。模具侧部设置多组黄铜材质水嘴接头，建模时对水嘴的外螺纹、插接段做了精细化结构还原，该结构用于对接模温控制管路，可在成型过程中实现快速均匀的热交换，精准控制模具各区域温度，适配塑料薄膜真空吸进成型的工艺要求，保证下游削减、叠加工序的加工基准一致性。模具下部设置多组定位滑块结构，建模时还原了滑块的导向斜面、定位卡槽细节，可实现模具合模过程中的精准对位，避免合模错位导致的型腔损伤，同时方便模具上机安装时的快速定位。渲染阶段采用金属材质分层赋色方案，模板主体赋予哑光不锈钢材质，还原模具钢经精加工后的细腻金属质感，水嘴部件赋予黄铜金属材质，通过调整材质粗糙度、反射参数区分不同金属部件的视觉差异，整体渲染采用柔和影棚光源，多角度呈现模具的结构层次与部件细节，清晰展示各功能部件的装配位置与连接关系。设计过程中充分考虑多腔模具的生产效率需求，18腔的排布设计在保证模具整体尺寸适配常规注塑机安装规格的前提下，最大化单模次成型产量，同时对型腔边缘、模板棱边做了合理的倒角处理，避免生产过程中应力集中导致的模具开裂问题，水路布局采用环绕式走向设计，保证每个型腔周边都有均匀的温控介质流通，让所有模腔的温度差控制在合理工艺范围内，保障每一模次产出的塑料件成型质量统一，减少后续工序的不良品率。
