拉杆式双作用液压油缸三维结构设计

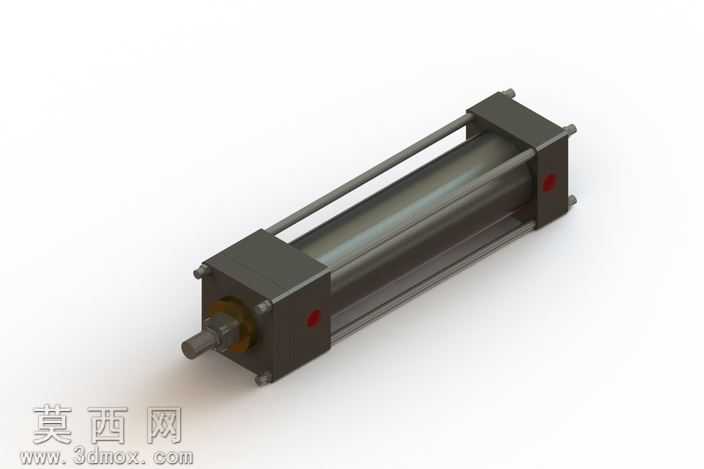

本作品为拉杆式双作用液压油缸的三维建模设计成果，建模过程严格遵循液压元件的通用设计规范，完整还原了双作用油缸的全部核心结构。建模阶段首先完成缸筒、前后端盖、活塞杆、活塞、拉杆、密封组件、进出油口等基础零件的参数化搭建，对缸筒内壁的加工精度要求、活塞杆的表面粗糙度特征、活塞与缸筒的配合间隙、端盖与缸筒的密封槽结构都做了精准的结构还原，确保各零件的装配关系完全符合实际液压油缸的装配逻辑，不存在干涉错位的问题。材质渲染阶段针对不同零件的实际材质做了区分处理：缸筒采用金属哑光深灰材质模拟钢制缸体的表面质感，活塞杆做了金属亮面镀铬效果处理，还原活塞杆表面的高光金属特性，端盖、拉杆等结构件采用铸铁哑光材质，进出油口的油嘴部分做了深色防锈处理效果，整体渲染采用柔和的无影布光，清晰呈现油缸各部分的结构轮廓与材质差异，避免反光过强遮挡结构细节。结构设计上完整还原双作用油缸的工作逻辑，活塞两侧均设置独立的压力油腔，对应缸筒两端的进出油口结构，可通过两侧油腔的油压差实现活塞杆的伸出与缩回双向动作，拉杆结构贯穿前后端盖，通过端部锁紧实现缸体的承压固定，活塞杆伸出端设置了多级密封结构的安装位，可直观展示防尘圈、密封圈、导向环的排布位置，活塞部位也预留了密封件的安装槽结构，完整呈现油缸的密封设计逻辑。设计过程中充分考虑了液压油缸的实际工况需求，对缸体的壁厚、拉杆的直径、活塞杆的长径比都做了符合行业标准的参数设置，既保证油缸的承压能力，也避免活塞杆伸出时出现挠曲变形的问题，各连接部位的倒角、圆角细节都做了还原，符合机械加工的工艺要求，可用于液压系统原理演示、机械设计教学、液压设备选型参考等场景。
