多规格车床用三爪卡盘全套结构设计

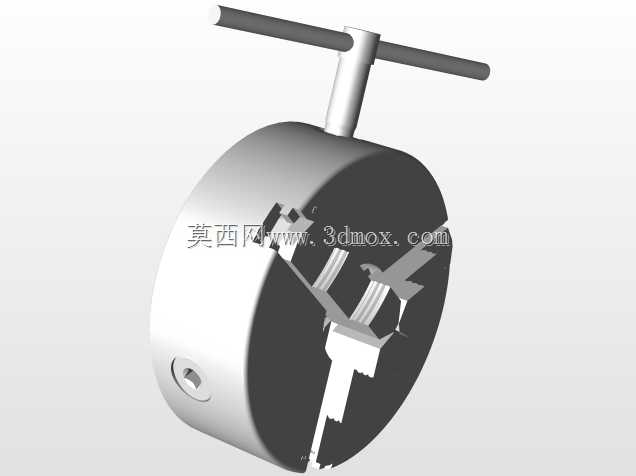

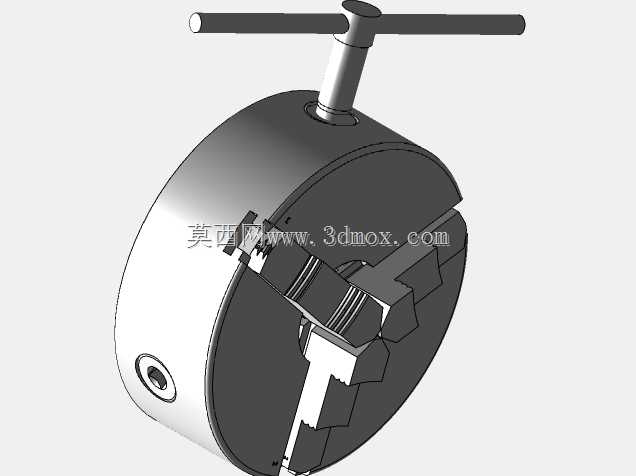

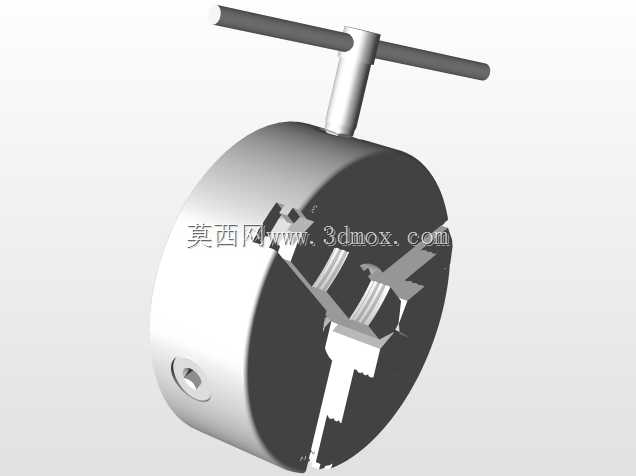

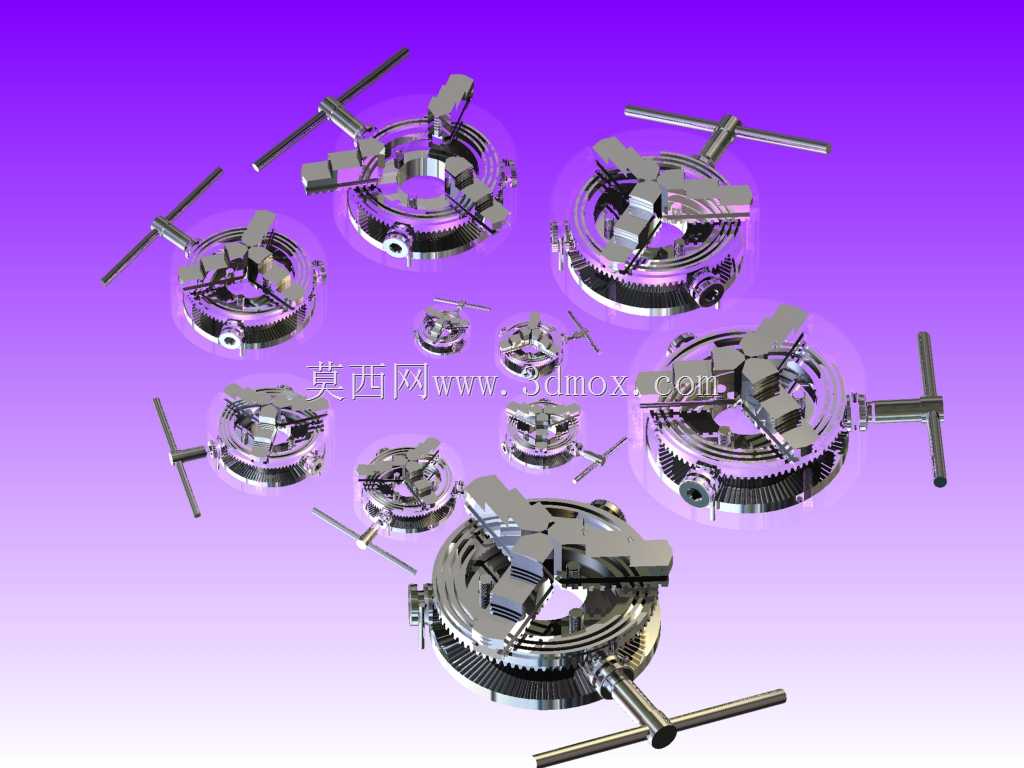

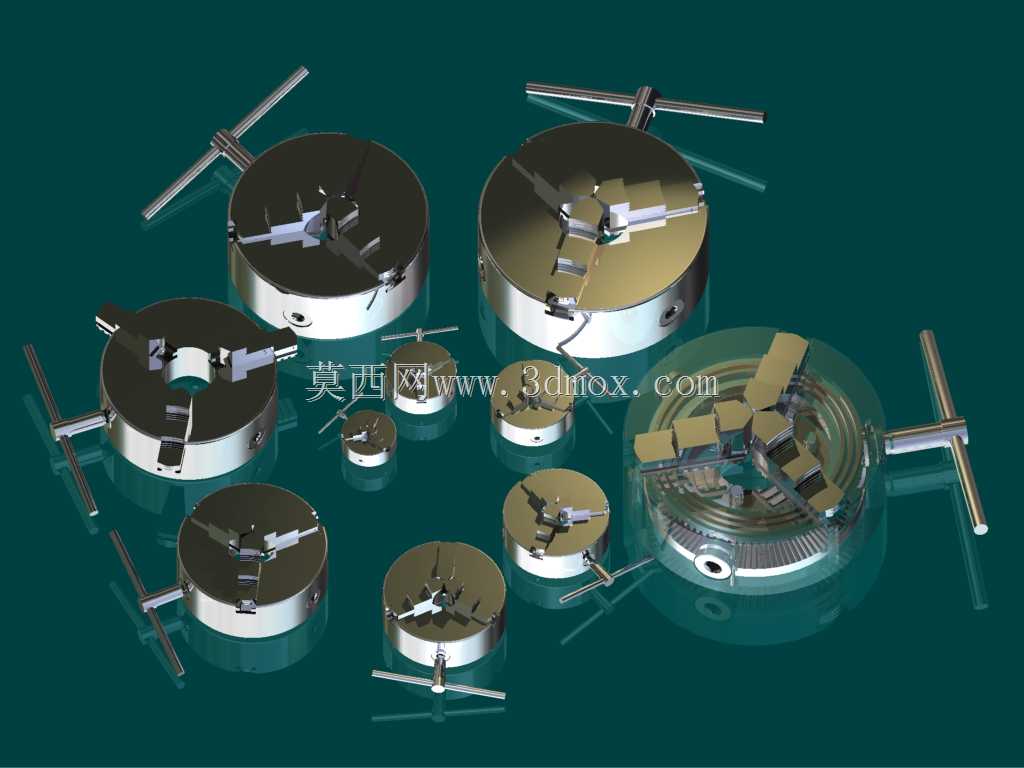

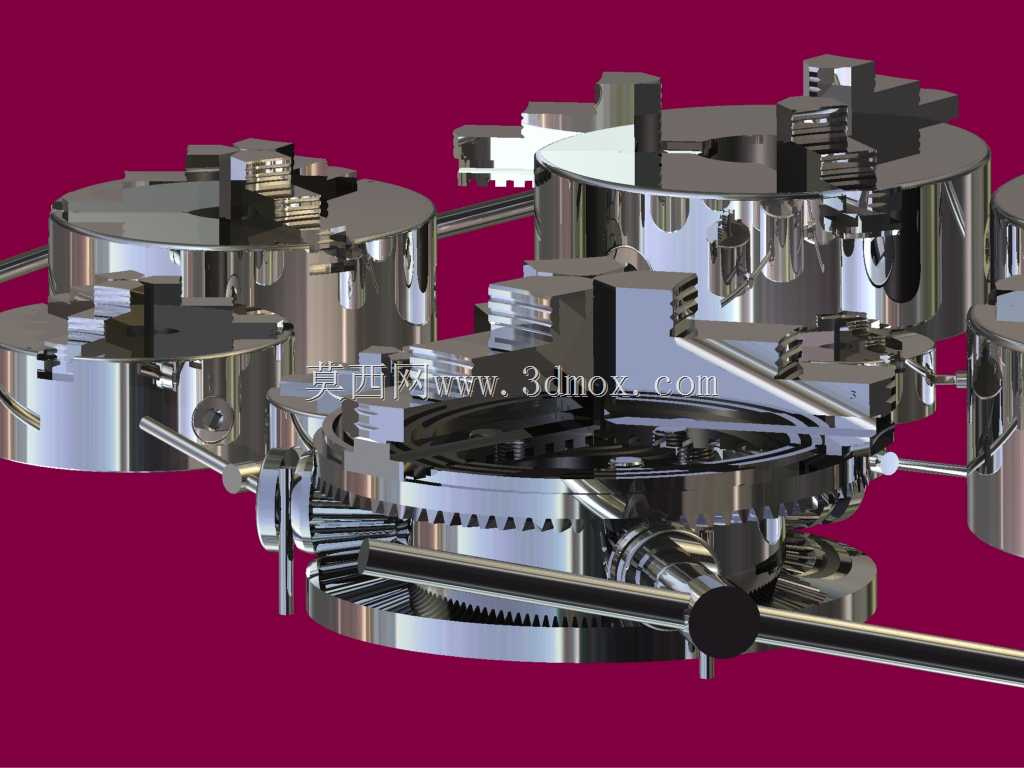

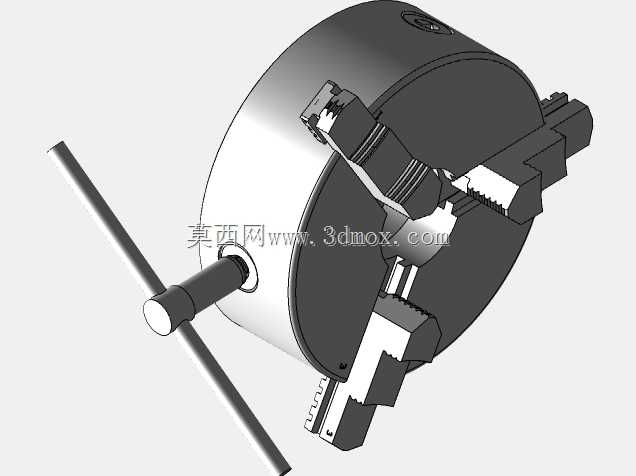

　　这套三爪卡盘覆盖了从微型仪表加工到中型工件车削的多规格尺寸区间，不同规格的卡盘在安装止口直径、连接螺孔分布圆、卡爪行程范围上做了梯度化设计，可适配不同回转直径的普通车床、转塔车床及简易数控车床的主轴端装夹需求。在实际车削作业场景中，三爪卡盘是应用最广泛的自定心夹具，无需逐个找正卡爪位置即可实现圆形、正三边形截面工件的快速装夹，能大幅缩短单件及小批量加工的装夹辅助时间，尤其适合轴类、盘类零件的外圆、内孔、端面车削工序。从结构设计逻辑来看，这套卡盘采用了经典的平面螺纹传动结构，三个卡爪同步径向移动的核心是卡盘内部的大螺距平面螺纹盘，当使用卡盘扳手转动小锥齿轮时，会带动与平面螺纹盘固连的伞齿轮转动，

　　进而驱动三个卡爪沿盘体的径向导槽同步进退，保证装夹时工件轴线与主轴回转轴线自动重合。不同规格的卡盘在卡爪结构上做了区分，小规格卡盘采用整体式硬爪，夹持刚性强，适合毛坯件的重切削装夹；大规格卡盘配套了可换爪结构，既能换装硬爪承担粗加工装夹，也可换装软爪经现场修镗后实现精加工工件的高精度装夹，软爪修镗后可获得与工件夹持直径完全匹配的接触面，能有效降低薄壁工件的装夹变形。在安装边界设计上，每个规格的卡盘都明确了主轴端连接的止口配合公差，止口作为安装定位基准，与车床主轴端的定位凸台采用小间隙配合，连接螺栓的预紧力矩根据卡盘规格做了对应匹配，避免高速回转时卡盘松动。卡盘体的导槽与卡爪的滑动配合面设计了合理的间隙，既保证卡爪移动顺畅无卡滞，

　　又能控制配合间隙避免装夹时的晃动量，平面螺纹的牙型经过优化，在保证传动强度的同时降低螺纹副的磨损速率，延长卡盘的使用寿命。卡盘尾部的伞齿轮与小锥齿轮的啮合间隙也做了适配调整，转动扳手时的阻尼感均匀，不会出现空程过大或转动卡滞的问题。针对日常使用中的维护需求，这套卡盘的结构预留了润滑注油通道，可定期向平面螺纹及滑动导槽内注入润滑脂，减少运动副的磨损，卡爪的拆装结构简单，无需专用工具即可完成卡爪的拆卸清理，清除加工过程中进入导槽的切屑，避免切屑卡滞影响卡爪的移动精度。
