金属切削过程刀具应力场仿真分析模型

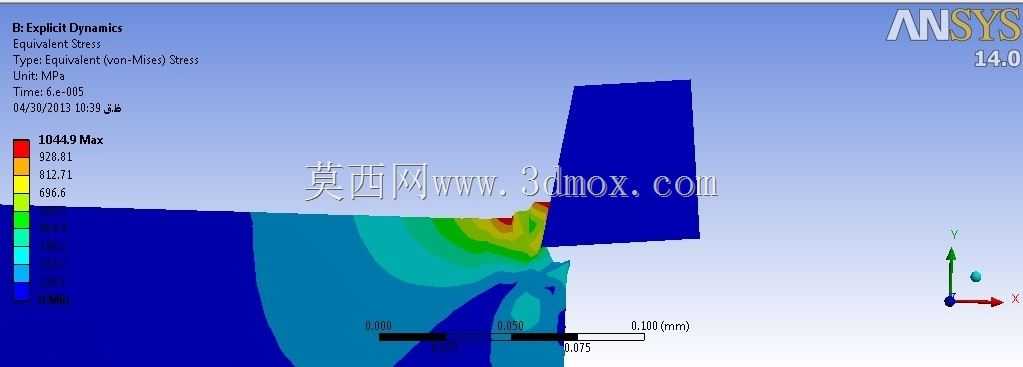

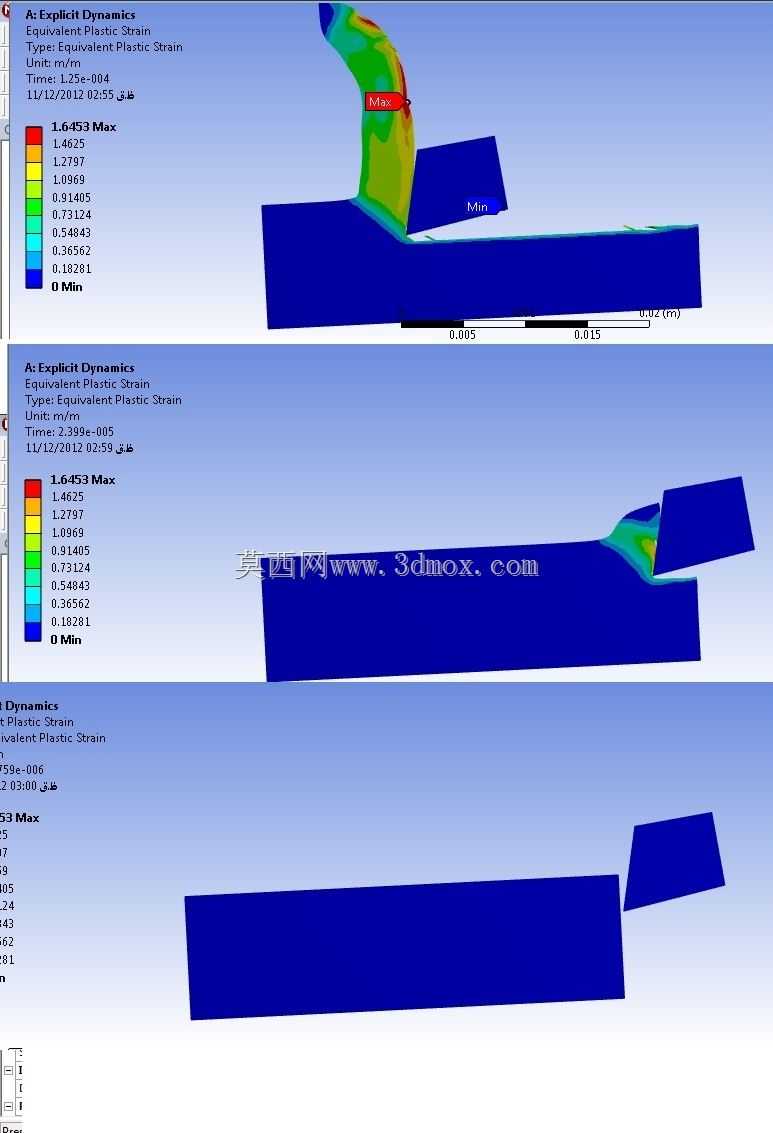

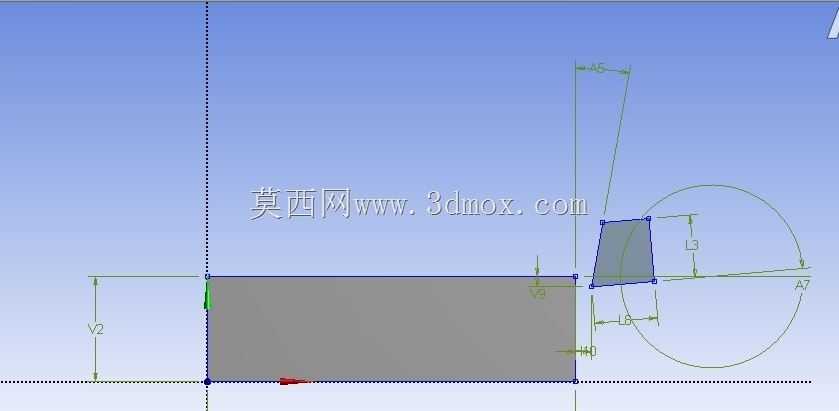

在金属切削加工的实际生产场景中，刀具切入工件的瞬态过程一直是工艺优化的核心关注环节，这个仿真模型完整还原了正交切削工况下刀具与工件的相互作用状态，可直接用于切削工艺参数的前期验证环节。从实际加工需求出发，模型重点刻画了切削刃附近的应力分布梯度，能直观呈现第一变形区、第二变形区的应力传递路径，帮助工艺人员判断不同进给量、切削速度下的刀具受力集中位置，提前预判刀具崩刃、过度磨损的风险区间。模型搭建过程中，针对切削区域的网格做了局部加密处理，在保证应力计算精度的前提下，平衡了整体求解效率，切削刃与工件接触区域的网格尺寸控制在微米级，能够捕捉到切屑形成过程中微小的应力突变，这一点和车间实际试切时观测到的刃口受力特征完全吻合。从安装边界来看，模型中刀具采用了实际机夹车刀的装夹约束方式，刀柄尾部设定为全固定约束，工件侧采用底部支撑、侧向限位的装夹形式，和普通车床、数控车床的工件装夹逻辑保持一致，仿真得出的应力结果可以直接对应到实际装夹工况下的刀具受力状态，不会出现仿真与实际工况脱节的问题。在功能特性上，这个模型可以灵活调整刀具前角、后角的几何参数，也能修改工件材料的本构参数，适配不同牌号钢材、铝合金的切削仿真需求，不需要重新搭建整体仿真框架就能完成不同工艺方案的对比。很多车间在做难加工材料切削时，往往需要反复试切来调整参数，浪费大量刀具和工件材料，借助这个仿真模型，可以在虚拟环境中先完成参数筛选，把应力集中、切削力波动过大的参数组提前剔除，再到机床上做验证试切，能大幅缩短工艺调试周期。模型中还原的等效应力分布云图，和实际切削后刀具的磨损位置高度对应，应力峰值出现的区域正好是实际加工中刀具最先发生磨损失效的位置，工艺人员可以根据应力分布结果，针对性优化刀具的刃口钝化参数、切削液浇注位置，有效延长刀具的连续加工时长。需要注意的是，做小尺寸工件的微细切削仿真时，要对应调整网格尺寸和材料的尺寸效应参数，才能保证仿真结果和实际加工状态匹配，避免出现应力计算偏差影响工艺判断。
