标准外六角头螺栓紧固件三维设计

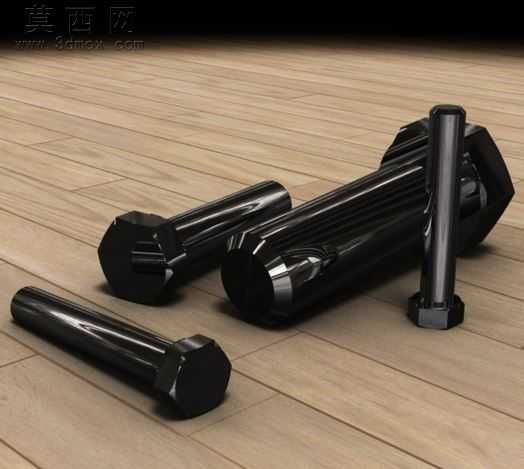

本款六角头螺栓的三维建模严格遵循通用紧固件的尺寸规范，建模过程中首先以螺栓的公称直径为基础参数，梳理六角头厚度、对边宽度、螺杆长度、螺纹牙型等核心尺寸的对应关系，保证模型符合常规机械设计的选用标准。建模阶段先绘制六角头的正六边形截面，通过拉伸特征生成螺栓头部基体，再对头部与螺杆衔接的位置做圆角过渡处理，还原实际螺栓生产中的倒角工艺，避免应力集中的结构缺陷。螺杆部分先构建光杆段与螺纹段的基础圆柱特征，螺纹部分采用螺旋线扫描切除的方式生成标准三角牙型，精准还原螺纹的牙距、牙高与啮合角度，确保螺纹结构的参数准确性，可直接用于虚拟装配中的干涉检查与连接结构验证。材质与渲染环节，模型赋予了高强度发黑螺栓的金属材质，调整材质的粗糙度、反射率参数，还原发黑处理后金属表面略带哑光的深黑质感，同时保留金属材质特有的环境反射特性，渲染时搭配木质纹理的展示台面，设置柔和的侧方主光源与补光，突出螺栓头部的棱边轮廓、螺杆的圆柱曲面质感以及螺纹部分的细微结构层次，让渲染效果贴近真实高强度螺栓的实物外观。结构设计上完整还原了六角头螺栓的典型结构，六角头部的尺寸适配标准扳手的夹持空间，螺杆部分的光杆段可用于承受剪切载荷，螺纹段可配合螺母实现构件的锁紧连接，不同长度规格的螺栓可适配不同厚度的连接件紧固需求。建模过程中对模型的细节做了精细化处理，比如螺栓头部的倒角、螺杆末端的倒角都按照实际生产工艺做了还原，没有出现尖锐的不合理结构，模型的曲面连续性良好，没有破面、重叠面等建模缺陷，既可以用于机械设计教学中的标准件结构演示，也可以导入装配体中完成整机的连接结构搭建，辅助设计人员完成紧固件选型、装配间隙校验等工作，帮助设计人员在虚拟装配阶段提前排查螺栓长度不匹配、头部与周边零件干涉等问题，提升整体机械设计的效率与准确性。
