推拉式门窗安全童锁结构三维设计

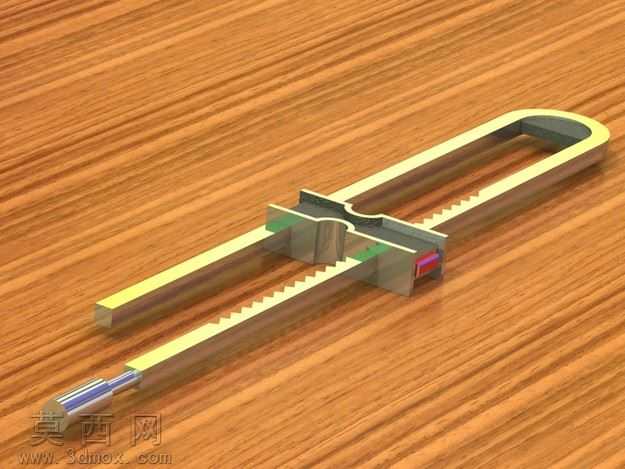

本作品为推拉式门窗儿童安全锁的三维结构设计，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体功能框架的搭建，再逐一拆分内部零部件完成细节建模，确保各部件装配间隙合理、运动逻辑通顺。建模阶段严格遵循实际五金锁具的生产加工尺寸规范，对锁体外壳、齿条锁杆、弹性卡扣、限位拨块、复位弹簧等核心零件逐一进行参数化绘制，每一处卡扣的卡接余量、齿条的齿距齿深、锁杆的滑动行程都经过反复校核，保证虚拟模型的运动逻辑与实物功能完全一致。材质渲染阶段，针对不同零件的实际应用材质做了区分设置：锁体外壳采用哑光锌合金材质，调整金属粗糙度参数模拟压铸五金的细腻磨砂质感，边缘做轻微倒角处理还原真实五金件的加工工艺细节；锁杆部分采用亮面镀铬金属材质，添加细微的环境反射效果凸显金属光洁度；内部复位弹簧采用弹簧钢材质，设置轻微的金属拉丝纹理提升真实感；背景搭配木纹材质模拟门窗安装的木质台面场景，打光采用柔和的三点布光方案，主光源从斜上方投射凸显零件的结构层次，补光弱化阴影死角，轮廓光勾勒锁具边缘轮廓，让整体渲染效果清晰直观，能够完整展示锁具的内部装配关系。结构设计上，该童锁采用齿条式伸缩锁定原理，锁杆可沿锁体滑槽双向伸缩，通过内部弹性卡扣与齿条的卡合实现位置锁定，拨动解锁拨块即可解除卡合调整锁止长度，能够适配不同框距的推拉门窗，安装后可限制门窗的开启幅度，避免儿童误开门窗发生坠落风险，整体结构紧凑，零件数量精简，无需复杂辅助工具即可完成安装，兼顾使用安全性与操作便捷性。建模过程中对所有活动零件都添加了装配约束，可在软件中直接模拟锁具的锁定、解锁、伸缩调节的完整动作过程，方便后续做结构优化调整或者生产加工参考。
