硬齿面齿轮减速机结构设计

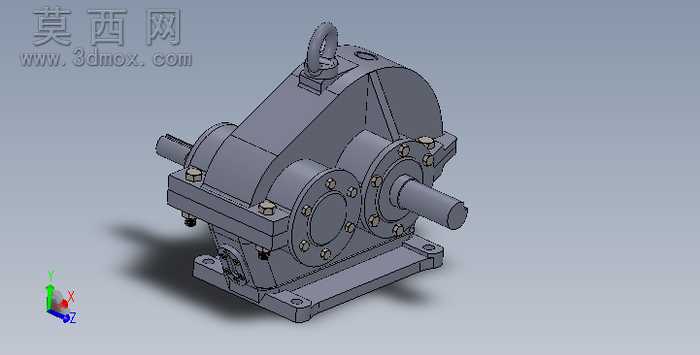

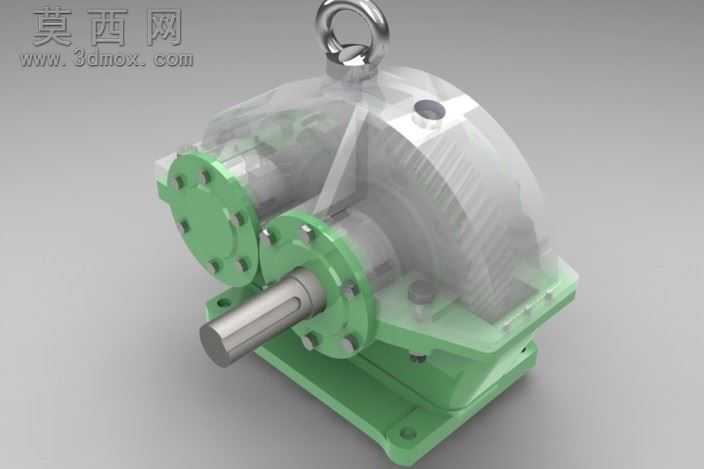

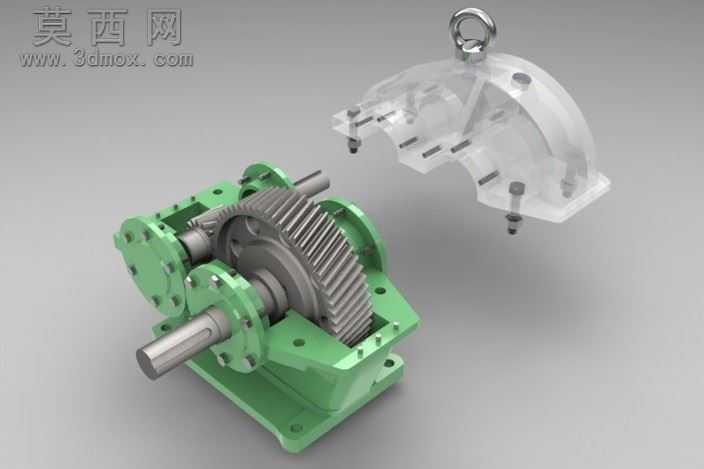

本作品为单级硬齿面圆柱齿轮减速机的三维结构设计，整体建模过程围绕减速机实际装配逻辑展开，先完成各核心零部件的独立建模，再按照装配约束完成整体组装，最终通过爆炸视图清晰呈现各部件的装配关系与位置布局。建模阶段针对不同部件的功能特性匹配了对应的材质表现：箱体采用铸铁材质的哑光深绿质感，还原工业减速机箱体的铸造外观，表面做了细微的粗糙质感处理，贴合实际铸件的表面特征；传动齿轮采用调质钢材的金属银灰质感，齿面做了精加工的细腻光泽处理，体现硬齿面齿轮经过磨削加工的高精度表面特性；输入输出轴采用光亮钢材质感，轴肩、键槽等结构严格按照机械设计标准尺寸绘制，保证轴类零件的结构合理性；箱盖采用半透明工程塑料质感做爆炸视图展示，能够直观呈现箱体内部的齿轮啮合空间与轴承安装位，吊环、连接螺栓等标准件也按照国标参数完成建模，螺纹细节、螺栓头结构都做了精细化还原。结构设计上，该减速机采用卧式安装布局，底部设置带安装孔的铸铁底座，保证设备运行时的安装稳定性；内部采用斜齿圆柱齿轮传动，相比直齿轮具备更高的承载能力与更平稳的传动特性，契合硬齿面减速机重载、高速的使用场景；轴承安装位设置在箱体两侧的镗孔内，配合端盖实现轴承的轴向定位与密封，上下箱体通过沿分型面布置的螺栓完成紧固，顶部设置吊环结构方便设备的吊装转运。设计过程中充分考虑了硬齿面减速机的实际使用需求，齿轮参数经过合理匹配保证传动比准确，箱体壁厚、筋板结构都做了对应优化，既保证箱体的结构强度，又尽可能控制整体重量；爆炸视图的呈现方式能够让使用者清晰理解减速机的装配顺序与各部件的配合关系，可用于机械原理教学、减速机结构认知、非标设备选型参考等场景，模型结构完整无缺失，各部件间无干涉问题，完整还原了硬齿面减速机的真实结构特征。
