蜗轮蜗杆减速机内部结构三维设计模型

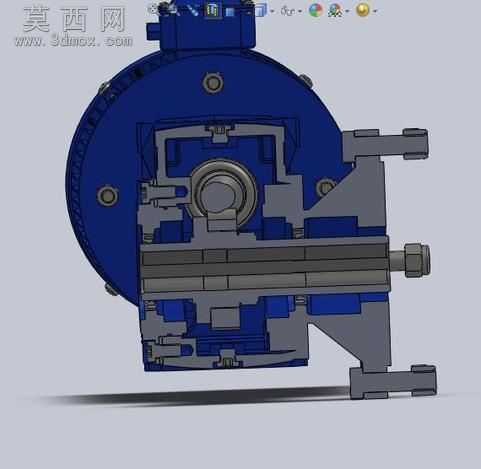

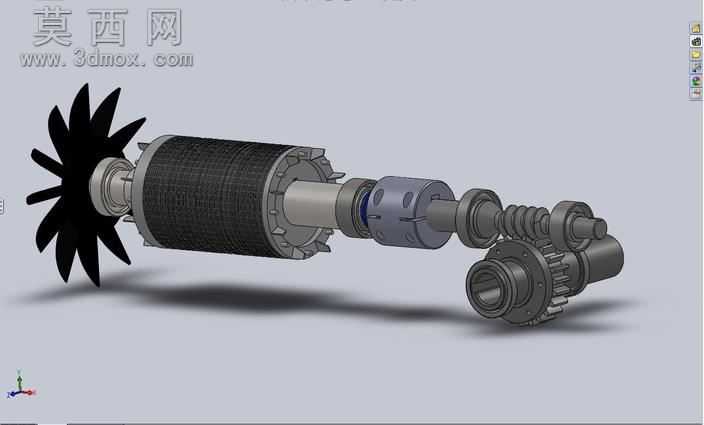

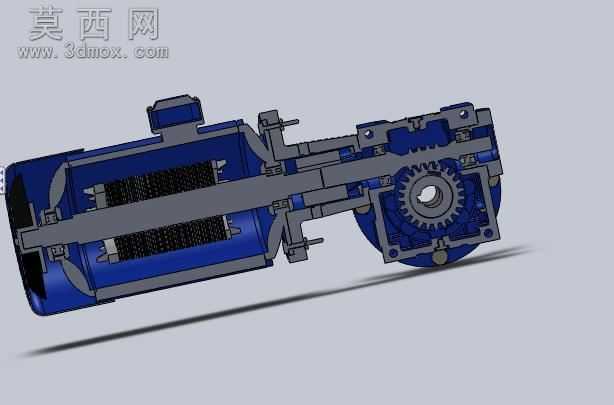

本模型为蜗轮蜗杆减速机的完整三维设计模型，采用剖切展示的方式直观呈现设备内部的全部传动结构与装配关系，建模过程严格遵循机械设计规范，对每一处零部件的尺寸、配合公差都做了精准还原。模型完整还原了驱动电机与减速箱体的连接结构，电机输出端与蜗杆轴采用同轴连接设计，蜗杆部分采用渐开线齿形建模，齿面的螺旋升角、模数、齿距等参数均符合行业通用设计标准，保证与蜗轮的啮合传动精度。蜗轮部分采用辐板式结构设计，轮毂与轮缘的连接筋板做了合理的减重处理，蜗轮齿圈与轮毂的装配定位结构清晰可见，输出轴的键槽、轴承安装位、密封槽等细节都做了完整建模，可直接用于工程参考。箱体部分采用剖分式铸造箱体结构，建模时还原了箱体的加强筋、轴承座孔、连接螺栓孔、油位观察孔、放油孔等细节结构，清晰展示了内部蜗轮蜗杆的啮合空间、轴承的安装定位方式、轴系的轴向固定结构。整套模型的装配逻辑清晰，从电机端盖、轴承、蜗杆轴、蜗轮、输出轴到箱体端盖、密封件、连接紧固件都有完整建模，各零部件之间的配合关系准确，可通过剖切视角清晰观察动力传递路径：电机输出动力带动蜗杆转动，蜗杆通过啮合带动蜗轮实现大减速比传动，最终由输出轴输出低转速大扭矩动力。模型在渲染时对不同零部件赋予了差异化材质，电机壳体采用铸铁质感材质，传动部件采用金属钢材质，密封件采用橡胶材质，箱体采用铸造铝合金质感材质，通过光影渲染突出内部结构的层次感，让使用者可以快速理解蜗轮蜗杆减速机的工作原理与装配逻辑，可用于机械设计教学、产品结构参考、非标设备选型参考等场景，为减速机相关的设计工作提供直观的三维参考依据。
