蜗轮蜗杆式齿轮减速箱三维结构设计

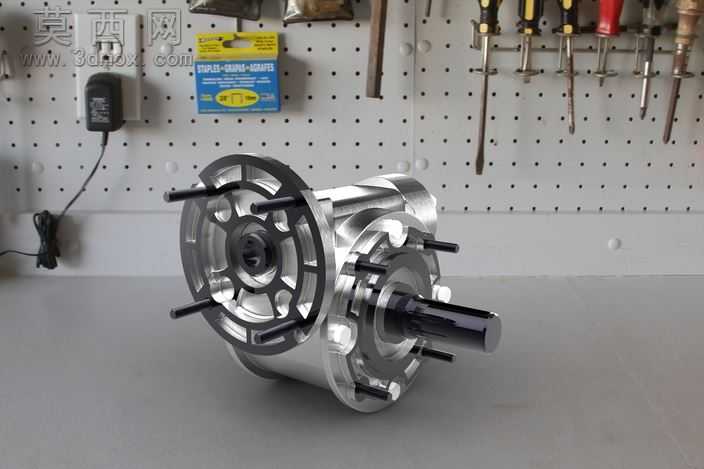

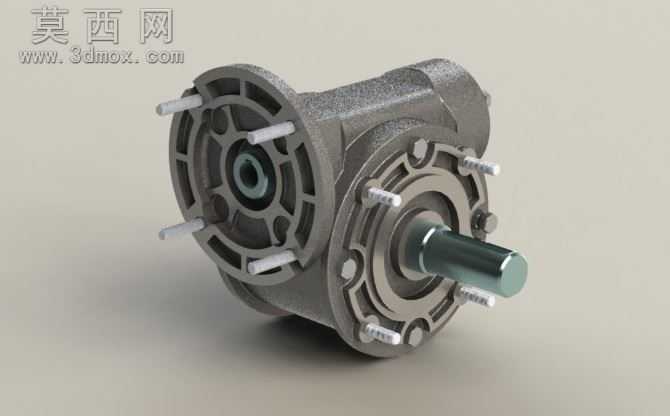

本齿轮减速箱采用蜗轮蜗杆传动结构进行三维建模设计，建模过程中严格遵循机械传动设计规范，对箱体、输入输出轴、蜗轮、蜗杆、端盖、连接螺栓等所有零部件进行1:1参数化建模，确保各部件尺寸配合公差符合通用机械设计标准。建模阶段首先完成整体传动方案的参数校核，确定减速比、中心距、模数等核心参数后，依次搭建各零件的基础特征：箱体部分采用一体化铸造型腔结构设计，预留输入输出轴的轴承安装位、连接法兰的安装螺孔，同时在箱体表面设计加强筋结构提升整体刚性，兼顾散热需求；输入轴端采用法兰连接结构，适配标准电机的安装尺寸，输出轴设计为单轴伸结构，轴肩、键槽等细节完全符合传动件安装要求；蜗轮与蜗杆的齿形经过精确建模，齿面啮合间隙控制在合理范围，保证传动平稳性。材质与渲染阶段，为不同部件匹配对应材质属性：箱体采用铸铁材质，还原铸件表面的哑光磨砂质感，金属表面做细微的颗粒纹理处理，还原真实铸件的表面肌理；输入输出轴采用调质合金钢材质，表面做抛光镀锌处理，呈现光亮的金属光泽；连接螺栓采用标准镀锌紧固件材质，端盖部分与箱体材质保持一致，同时对轴承安装位、密封槽等细节做材质区分，提升模型的真实感。结构设计上充分考虑装配合理性，所有连接螺孔的位置、深度都经过干涉检查，端盖与箱体的配合面、轴与轴承的配合面都预留了合理的装配间隙，内部蜗轮蜗杆的啮合位置经过运动仿真验证，确保传动过程无卡滞、无干涉。整体模型完整还原了齿轮减速箱的内外结构，可用于传动结构教学、产品方案展示、非标设备选型参考等场景，模型细节完整，装配关系清晰，能够直观展现蜗轮蜗杆减速箱的工作原理与结构特点。
