壁挂式门禁读卡密码识别终端结构

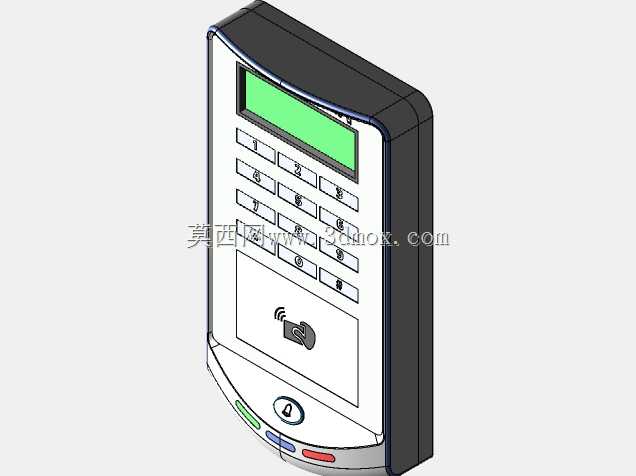

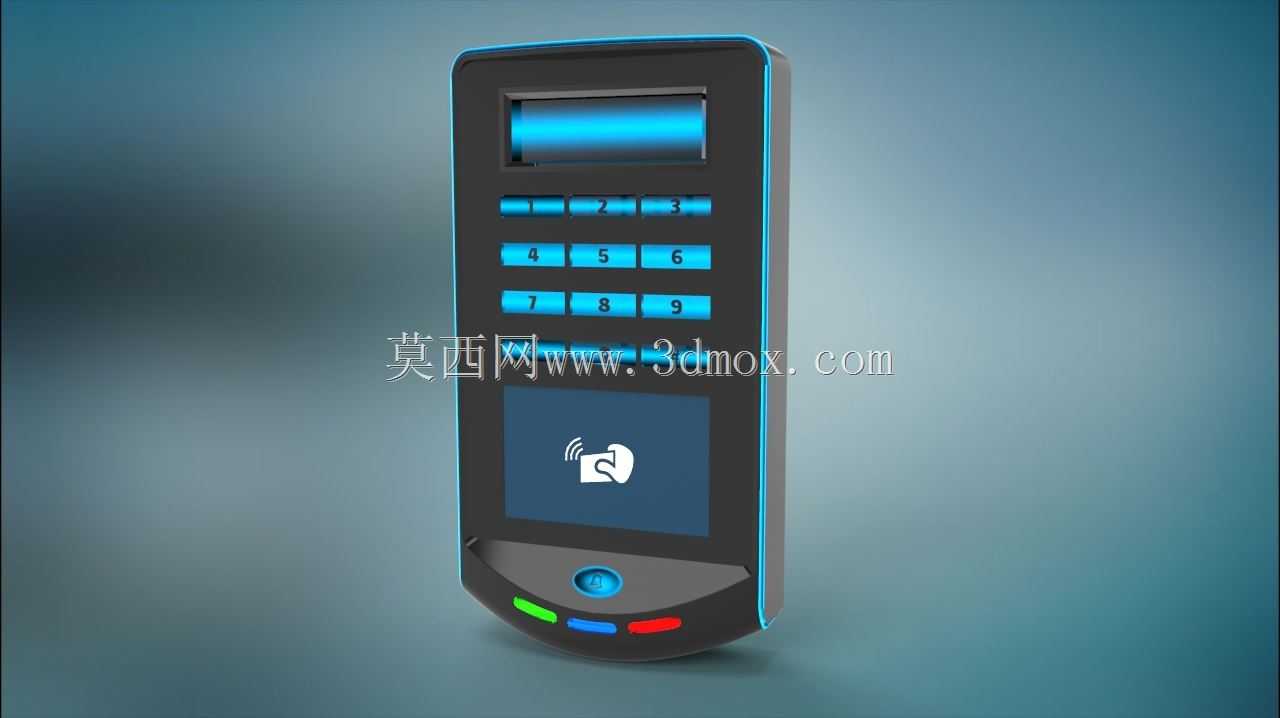

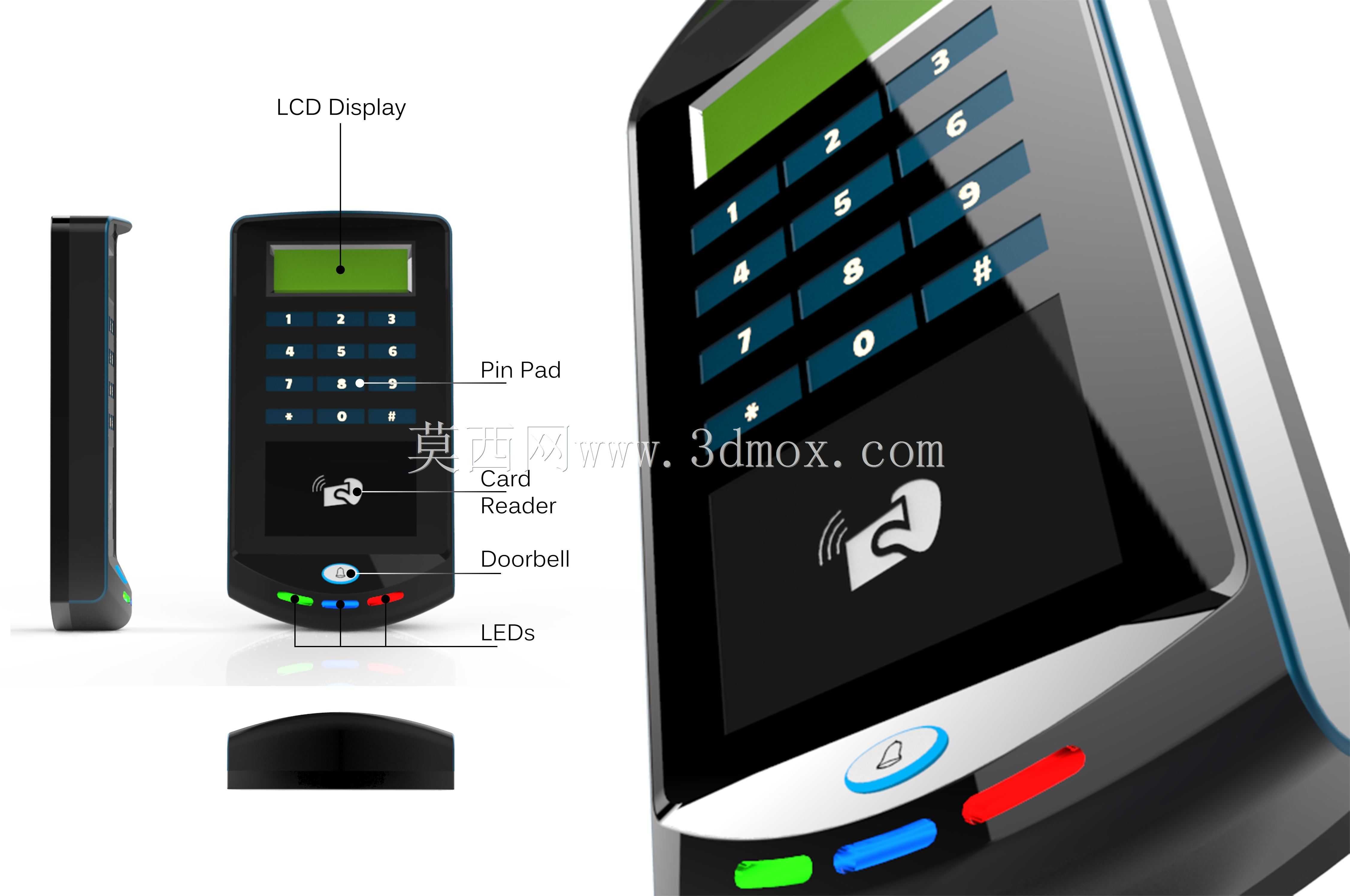

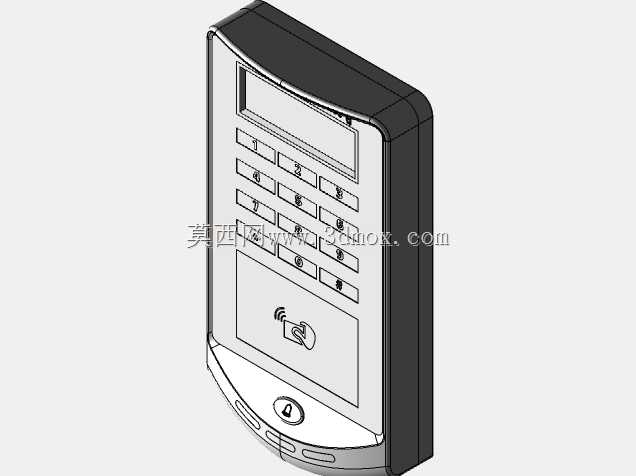

这款壁挂式识别终端主要应用在单元楼栋出入口、办公区通道门、园区闸机点位这类需要身份核验的通行场景，日常承担非接触卡读取、密码核验、门铃触发的核心功能，替代传统单一锁具实现出入口的权限管控。从结构设计来看，整机采用竖版薄型壁挂布局，正面集成了液晶显示窗口、矩阵式按键键盘、非接读卡感应区、门铃触发按键以及多颗状态指示灯，侧面做了收窄弧面处理，既降低安装后突出墙面的厚度，也能避免边角磕碰带来的结构损伤。设计阶段优先考虑了安装适配性，背部预留标准86底盒安装孔位，安装时无需额外扩孔，可直接适配民用建筑通用的墙面预埋底盒，整机外轮廓尺寸控制在常规手持操作的舒适区间，按键区的按键间距符合成年人手指点按的操作边界，不会出现相邻按键误触的问题。内部结构做了分层排布，最上层是显示与按键的PCB安装位，中间层预留读卡天线的固定区域，下层放置接线端子与核心控制板，各层之间预留足够的走线空间，同时在壳体接缝处做了卡扣加螺丝的双重固定结构，既满足日常装配的效率要求，也能避免非专业人员随意拆解。读卡区域特意做了无遮挡的平面设计，感应天线正对壳体正面的标识区域，卡片贴近时的识别距离可控制在5厘米范围内，既保证识别灵敏度，也避免邻侧设备的信号干扰。状态指示灯分布在壳体下沿，不同颜色对应读卡成功、验证失败、待机等不同状态，即使在强光环境下也能清晰辨识灯组状态。门铃按键采用凸起式双色设计，蓝色按键对应门铃触发，红色按键对应锁具闭合控制，按键行程控制在1.5毫米，点按反馈清晰，长期使用不会出现卡键问题。底部预留接线出线槽，安装时线材可从底盒直接穿入设备内部，不会出现线材外露影响美观的问题，壳体边缘做了圆角过渡，安装后与墙面贴合紧密，可避免灰尘、溅水从接缝处进入设备内部，适配半户外的安装场景使用。
