大众高尔夫GTI16V发动机活塞三维建模

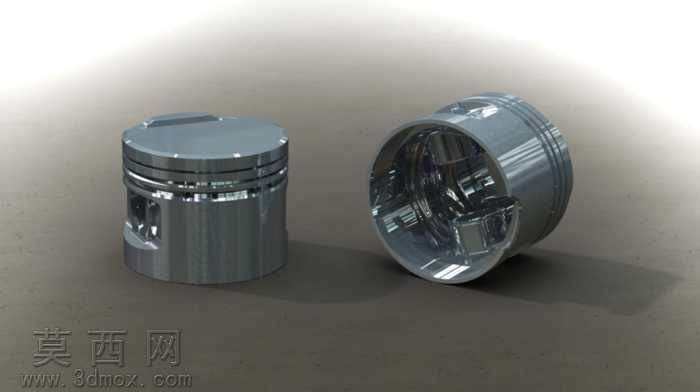

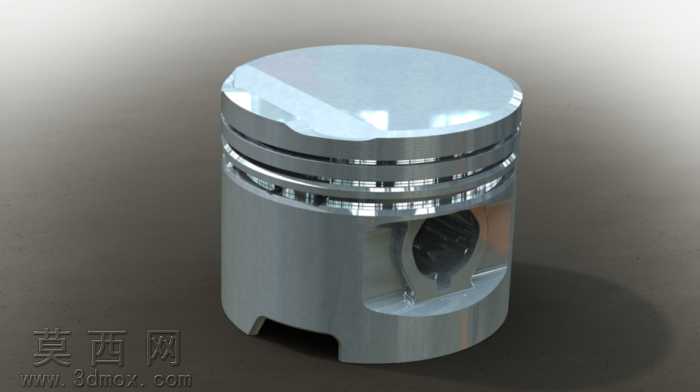

本模型为大众高尔夫MK2 16V版本车型配套的发动机活塞，建模过程严格参照原厂零部件的实测尺寸参数开展，首先通过草图绘制活塞的轴向截面轮廓，精准定位活塞顶面、环带区、裙部、销座的各段轴向尺寸与径向公差，以旋转凸台命令生成活塞的基体结构，确保整体外形与原厂部件的轮廓精度匹配。针对活塞的环带结构，按照气环、油环的实际排布位置，在对应环槽区域切除出标准宽度与深度的环槽结构，其中油环位置额外设计了回油孔的阵列特征，还原真实活塞的机油回流通路结构，保证环槽的尺寸精度满足活塞环的装配适配要求。活塞销座部分采用对称式凸台结构设计，通过拉伸切除生成活塞销的安装通孔，同时对销座与裙部的衔接位置做平滑过渡处理，还原原厂部件的应力分散结构，避免应力集中导致的部件失效问题。裙部位置按照真实活塞的型线做微变径处理，模拟发动机热态工况下裙部的膨胀适配间隙，同时在裙部下缘设计出对应的缺口避让结构，避免活塞运动过程中与曲轴平衡块发生运动干涉。材质渲染阶段采用高反光铝合金材质，还原量产活塞的铸铝金属质感，对顶面、环槽、销孔等加工面做高光抛光质感处理，非加工的裙部表面做细微的磨砂纹理区分，通过环境光的多角度打光，凸显活塞各结构的曲面过渡与棱角细节，清晰展示活塞的整体结构特征。建模过程中对活塞的各部分壁厚做了等比例还原，确保活塞销孔的同轴度、环槽的平面度、裙部的圆柱度都符合真实零部件的设计标准，完整复现这款高性能小排量发动机活塞的结构特点，可用于发动机结构教学、装配模拟、运动仿真等场景使用。
