大众高尔夫MK2 16V进气转接法兰

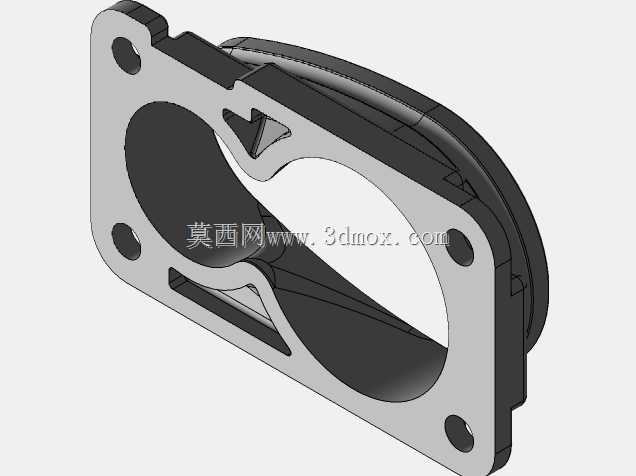

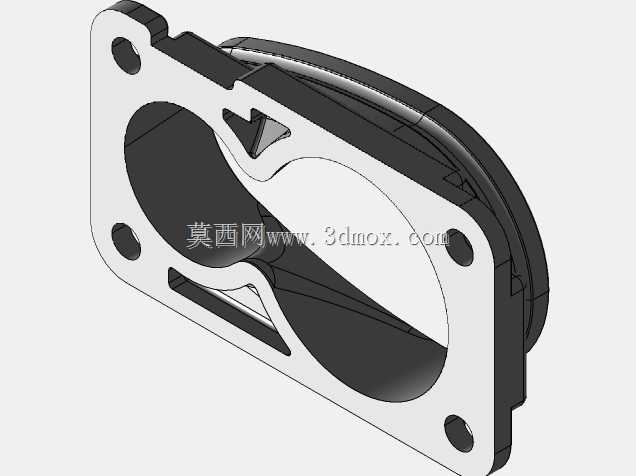

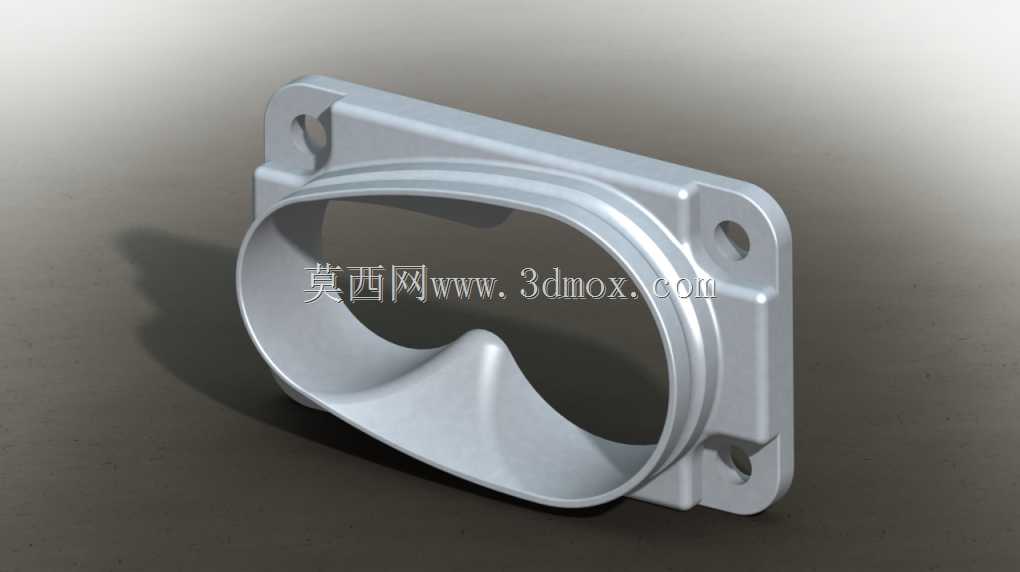

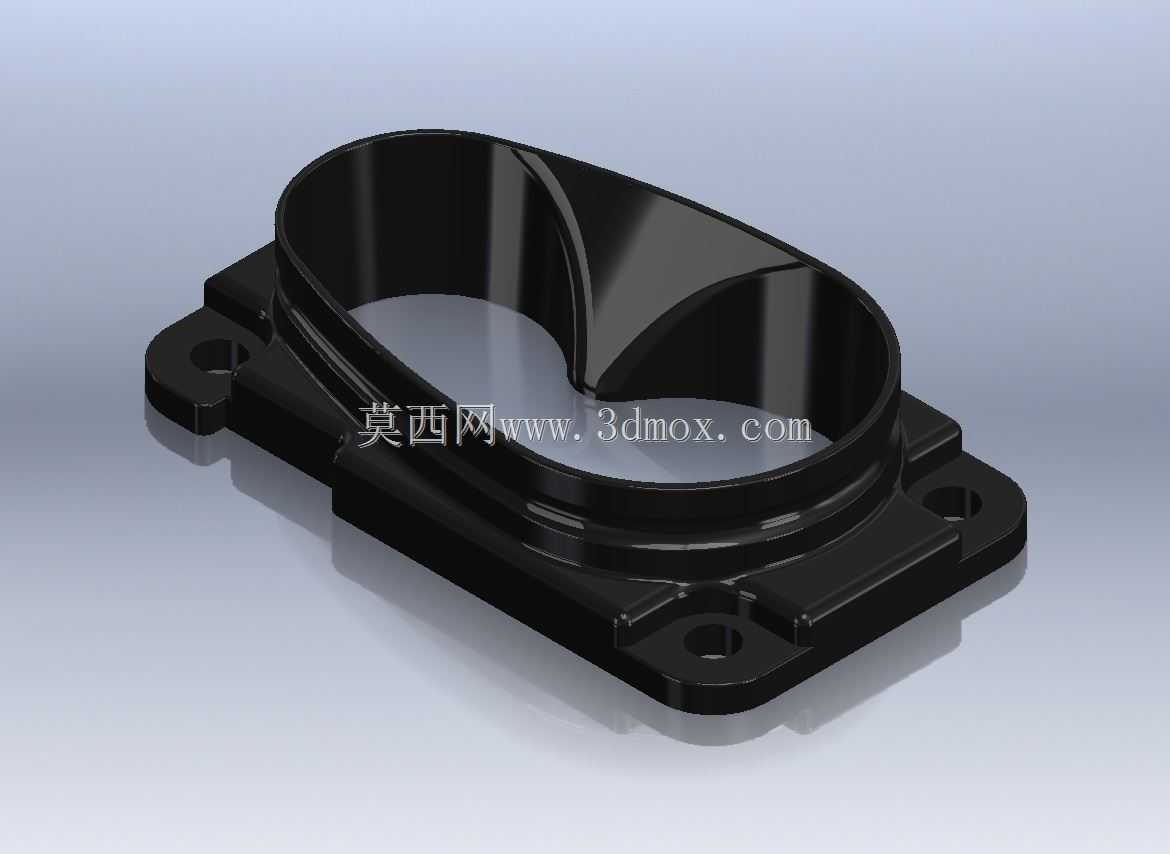

　　这款进气转接法兰用于大众高尔夫MK2 16V机型的进气系统改造与维修替换，核心作用是在节气门体、进气歧管或进气软管之间建立可靠的密封连接界面，并通过过渡流道修正不同接口之间的孔径、孔位与安装方向差异。法兰本体采用薄板安装座与环形导流筒一体化结构，外侧矩形安装耳上预留四个螺栓孔，可直接贴合既有安装面；中部为大口径圆形通道，内壁向一侧平滑收束，形成非对称导流轮廓，能够在有限轴向空间内引导气流转向，减少突变截面造成的涡流与压损。

　　从实际装车边界看，该零件需要同时满足密封、定位、抗振和耐温要求。安装面平整度直接决定垫片或密封圈的压缩均匀性，因此四个安装耳区域与中央环形端面应保持同一贴合基准，避免局部翘曲导致漏气。螺栓孔位置围绕中心通道对称布置，既承担紧固载荷，也限制法兰在进气脉动和发动机振动下的周向转动。中央通道边缘设置凸起环带，可用于嵌入密封件或对接软管卡箍位置，使装配时具有明确的轴向止挡，降低软管滑脱风险。

　　设计思路上，这类转接件不能只看作一块简单连接板。进气侧气流在节气门开启瞬间具有明显脉冲特征，若流道内壁存在尖角、台阶或突变收缩，会在高转速区间造成充量效率下降，并影响踏板响应。模型中的内壁曲面从法兰入口向出口连续过渡，壁厚随受力区域变化：安装耳处保留足够实体宽度以分散螺栓压紧力，环形筒壁则在保证刚性的前提下控制整体重量。非对称导流形状说明其并非通用圆法兰，而是针对特定舱内布局、接口偏置或改装部件位置进行的适配设计。

　　在结构校核中，需要重点关注安装耳根部的应力集中。螺栓按对角线顺序紧固时，耳片与中央筒体交接处会承受弯曲载荷，若圆角过小，长期受发动机振动和热循环影响可能产生微裂纹。当前外形在交接区域保留了连续过渡圆角，有利于把局部应力扩散到更大面积。法兰盘面上的孔位还应与配套件形成公差链匹配：孔径过小会造成装配困难，过大则降低定位精度并使密封件偏压；中心通道与安装孔的相对位置度需要控制，以保证对接后流道不错边。

　　该类零件常见于发动机进气改装、老旧车型进气系统修复以及不同年代节气门体互换场景。装配时先确认贴合面无毛刺和残留垫片，再以规定扭矩分步压紧；若用于增压或高流量工况，还需结合密封材料、软管等级和卡箍位置复核连接可靠性。三维建模时应完整保留安装耳、螺栓孔、密封环带、过渡流道和非对称内壁等特征，以便后续进行干涉检查、3D打印样件验证或数控加工。
