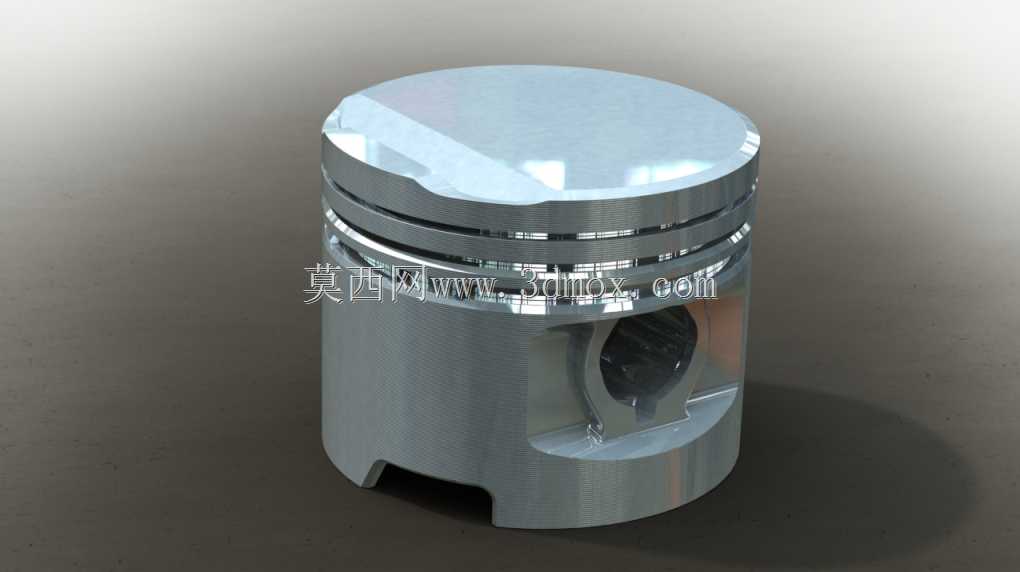

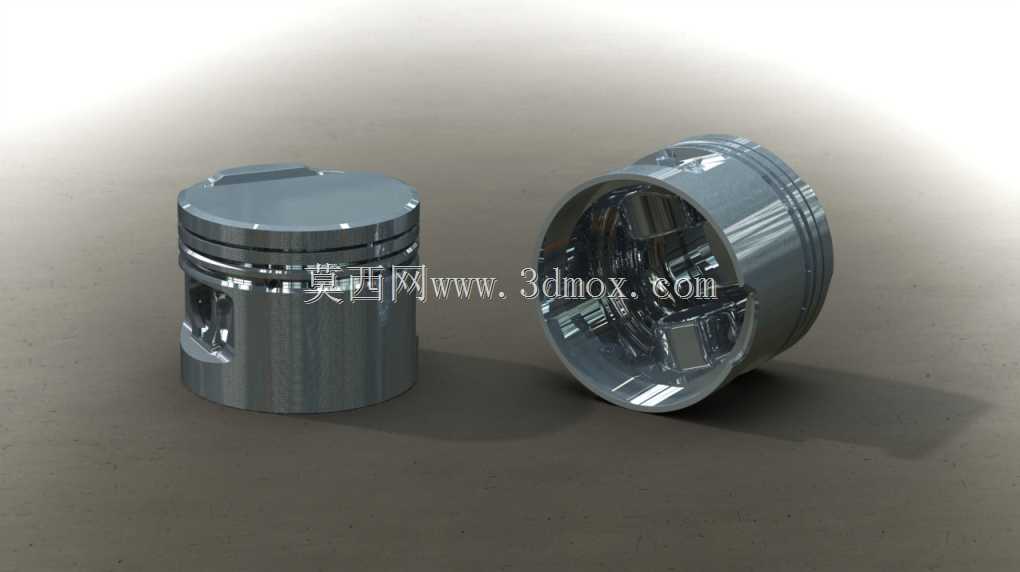

大众高尔夫MK2 16V发动机活塞

　　活塞是内燃机曲柄连杆机构中直接参与能量转换的核心运动件，其结构合理性直接决定发动机的压缩比、密封性、运转平顺性与耐久表现。这款活塞针对大众高尔夫MK2 16V机型的燃烧室形态、缸体中心距与连杆小头尺寸进行匹配设计，可用于老款车型动力复原、改装方案验证、教学拆解演示以及发动机维修替换场景。

　　从实际工况来看，活塞在气缸内承受交变燃气压力、高速往复惯性力与侧向侧推力，同时长期处于高温、高压、润滑边界波动的环境中。设计时首先需要确定活塞的总高、压缩高与销孔中心位置，这三个尺寸共同决定活塞在上止点时的顶面位置，进而影响实际压缩比与气门避让空间。若压缩高偏差过大，可能导致气门撞击活塞顶面、燃烧室容积异常，或者活塞在上止点凸出缸盖平面，引发密封失效。

　　活塞头部通常布置多道环槽，用于安装气环与油环。气环负责密封燃烧室内的高压燃气，油环则刮除缸壁多余机油并建立均匀油膜。环槽的宽度、深度与岸部高度需要与活塞环规格严格对应，岸部过薄会降低热强度，过厚则增加往复质量并影响燃烧室形状。环槽区域温度较高，建模时需保证槽底圆角过渡，避免应力集中导致环槽开裂。

　　活塞顶面形状并非简单平面，而是根据燃烧室布局、气门布置与滚流需求设计。16V机型采用四气门结构，活塞顶面需预留足够的气门避让坑，保证气门最大升程时仍有安全间隙。顶面轮廓还会影响缸内混合气流动与火焰传播路径，合理的凹坑或凸起形态能够提升燃烧效率、降低爆震倾向。裙部则承担导向作用并承受侧向力，其型面通常不是正圆，而是沿销孔方向呈微椭圆、沿高度方向呈中凸变椭圆形态，以适应热膨胀后与缸壁的均匀贴合。冷态下预留的配缸间隙需要兼顾热态间隙与冷启动噪声，间隙过小易出现拉缸，过大则会产生敲缸并降低密封性能。

　　销孔用于安装活塞销，连接活塞与连杆小头。销孔直径、孔距以及销孔与裙部的同轴度必须严格控制，否则会造成偏磨、活塞销异响甚至销座开裂。销座内侧通常设置加强筋，将燃气压力从顶面传递至销孔区域，同时降低局部应力峰值。内腔设计需要兼顾减重与刚度，在保证销座、环岸和裙部支撑强度的前提下去除多余材料，从而降低往复惯性力，减轻曲轴与连杆负荷。

　　在三维建模过程中，应先以气缸中心线、活塞销中心线和曲轴回转中心为基准建立骨架，再依次构建顶面、头部环槽、裙部型面、销孔和内腔。环槽与销孔边缘需保留合理圆角，避免锐边造成应力集中。对于维修替换或改装验证，还需要将活塞模型与连杆、曲轴、缸体、缸盖和气门机构进行装配干涉检查，重点核对上止点气门间隙、活塞与缸壁间隙、连杆摆动空间以及平衡块避让区域。

　　该类模型可用于发动机装配关系分析、运动仿真、热力学评估前处理以及维修培训。通过数字模型，工程师能够在实物加工前预判活塞在不同曲轴转角下的位置，检查其与气门、缸壁和连杆的空间边界，从而减少试错成本，提高动力总成开发与修复方案的可靠性。
