大众高尔夫GTI16V进气法兰结构设计

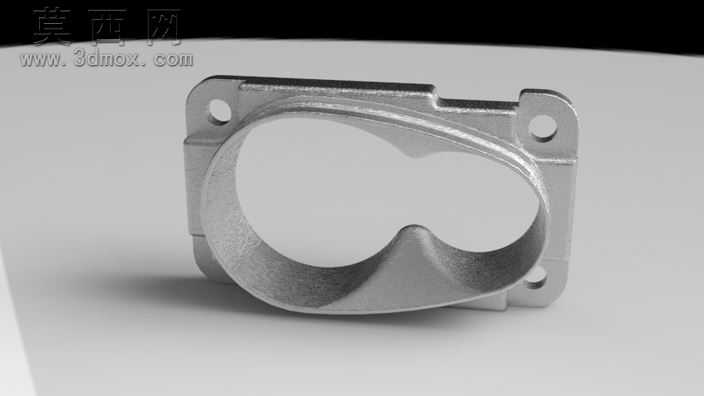

本作品为适配大众高尔夫MK2 GTI 16V车型的进气法兰三维建模设计，建模过程中严格遵循原车进气系统的装配尺寸规范，先通过测绘原车节气门与进气歧管的对接端面参数，确定法兰的整体外轮廓尺寸，两侧安装孔的孔距、孔径均按照原车安装点位精准设定，保证装配时可直接对位固定，无需额外修改原车结构。建模阶段采用实体拉伸与布尔运算结合的方式构建基础主体，针对法兰中部的异形进气通腔，通过多截面曲面拟合的方式完成流道造型，流道内壁做了顺滑过渡处理，避免进气过程中产生紊流影响进气效率，同时兼顾了空气流经时的流速均匀性，适配GTI车型的高转进气需求。材质设定上选用压铸铝合金作为基础材质，渲染时还原了铝合金喷砂后的哑光金属质感，表面做了细微的颗粒纹理处理，模拟真实量产零件的表面处理工艺，边缘处添加了轻微的倒角与圆角特征，既消除了加工后的锐边隐患，也让零件的视觉质感更贴近真实工业产品。结构设计上充分考虑了零件的安装强度，法兰安装耳位置做了局部加厚处理，避免长期受发动机振动影响出现开裂问题，密封面位置预留了标准的密封槽位，可适配原车规格的密封垫片，保证进气系统的气密性。整个建模过程严格控制零件的壁厚均匀性，避免后续压铸生产时出现缩孔、变形等工艺缺陷，同时对法兰的整体重量做了优化，在保证结构强度的前提下尽可能去除冗余材料，符合汽车零部件轻量化的设计趋势。渲染阶段采用影棚柔光布光方案，多角度展示法兰的安装面、流道腔、安装耳等核心结构，清晰呈现各部位的尺寸衔接与造型细节，可直接用于改装配件的生产参考、装配演示以及改装方案的效果展示。
