大众高尔夫MK216V进气法兰结构设计

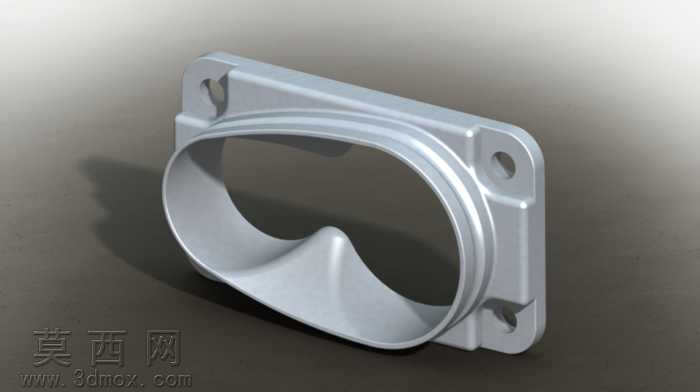

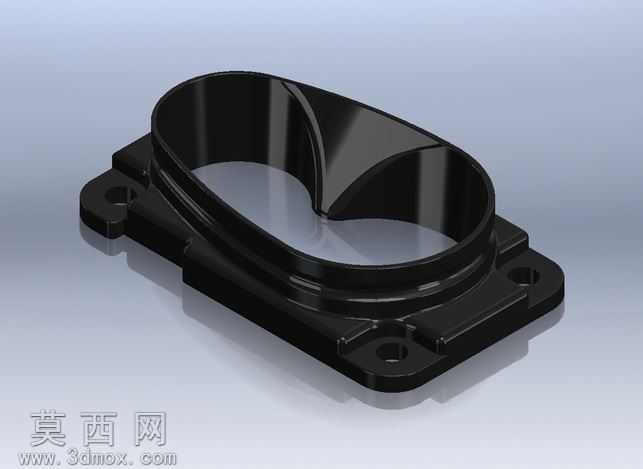

本作品为适配大众高尔夫MK2 16V车型的进气法兰三维设计，建模阶段以实车进气接口的实测尺寸为基准，先通过草图绘制法兰的安装基准面轮廓，精准定位四个安装孔的相对位置与孔径参数，保证后续安装时可与原车节气门、进气歧管的安装位完全匹配。建模过程中对法兰主体的过渡曲面做了连续曲率处理，进气通道部分采用流线型内凹曲面设计，避免进气过程中出现气流紊流，有效降低进气阻力，提升进气效率。材质渲染阶段选用哑光磨砂金属材质，还原铝合金法兰的真实质感，对安装孔边缘、法兰结合面的倒角细节做了精细化处理，还原机加工零件的工艺特征，渲染时采用侧上方柔光打光，突出法兰曲面的光影过渡与结构立体感，清晰展现零件的厚度变化与曲面弧度。结构设计上，法兰安装耳处做了加厚处理，提升安装后的结构强度，避免长期受震动出现开裂变形，进气口的环形密封槽结构预留了标准密封件的安装空间，保证装配后的气密性。设计过程中充分考虑了零件的加工可行性，所有曲面均满足三轴CNC加工的工艺要求，无倒扣、极小圆角等不利于加工的结构，安装孔位的公差设置符合汽车零部件的装配精度标准，既保证安装时的适配性，也避免公差过大导致的装配松动问题。整体模型结构完整，细节还原度高，可直接用于零件加工生产、进气系统改装验证以及相关汽车零部件的教学演示使用。
