压差检测传感装置结构设计

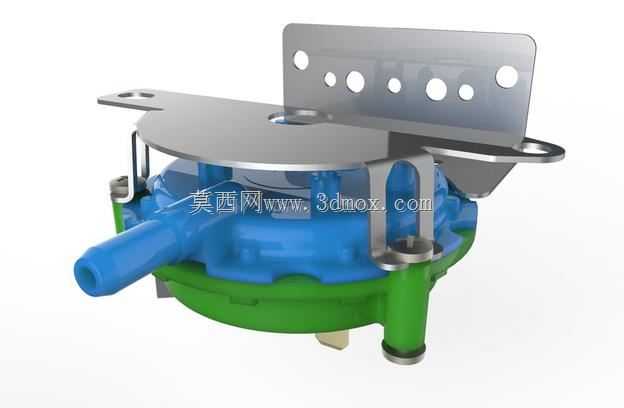

这款压差检测类传感装置，主要面向暖通空调风压监测、燃气设备通断检测、小型流体管路压差反馈这类民用及工业配套场景，在新风系统、壁挂炉、负压吸尘设备里都能见到同结构产品的应用，核心作用是实时采集管路两端的气压差值，当压差值达到设定阈值时触发内部微动开关输出电信号，给设备控制系统提供动作依据。从结构设计来看，上部的金属安装支架采用折弯冲压成型，支架上排布的多组不同孔径安装孔，是为了适配不同安装位的固定需求，不管是设备内壁螺装固定，还是支架侧装卡接都能兼容，支架边缘做了圆角钝化处理，避免安装过程中割伤操作人员线束。主体的上下壳体采用工程塑料注塑成型，蓝色与绿色的壳体分色对应不同的气腔接口，侧向伸出的气嘴采用快插适配结构，可直接对接标准规格的塑料气管，不需要额外做转接头配套，气嘴根部做了加强筋结构，避免插拔气管时出现根部断裂的问题。内部的膜片传动结构被上下壳体完全包裹，金属支架与塑料壳体之间通过金属卡扣做预压固定，不需要额外打胶密封，既保证了气腔的气密性，也方便后期拆解校准。安装边界上，整体结构的最大外轮廓尺寸适配常规小空间安装需求，上部支架的安装孔位间距兼容市面多数同类型产品的安装尺寸，可直接替换老旧设备上的同功能部件，不需要重新在设备壳体上打孔改位。设计过程中优先考虑了工况适配性，塑料壳体选用的材料可适配常规-20℃到80℃的工作环境，金属支架做了镀锌防锈处理，在潮湿的厨卫设备安装场景下也不会轻易出现锈迹。气路设计上采用了侧向进气的结构，避免管路冷凝水直接滴到膜片上影响检测精度，底部的支撑脚可在安装时起到缓冲作用，减少设备运行振动对传感部件检测精度的干扰。
