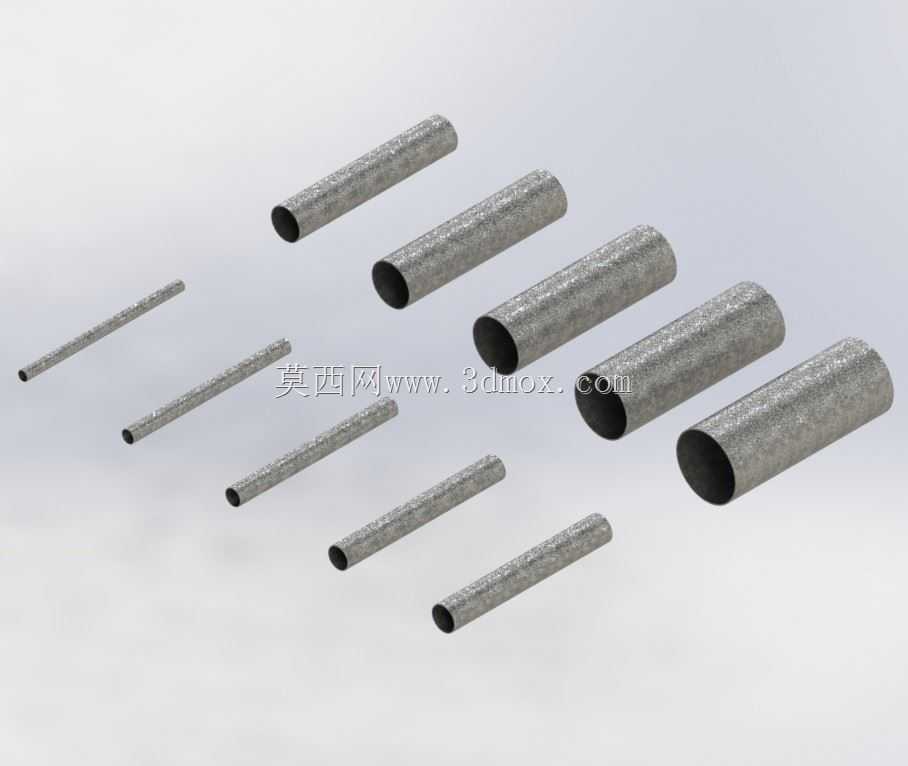

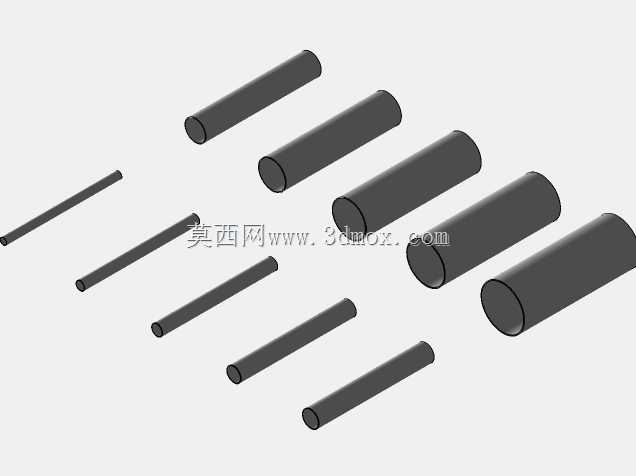

ANSI标准EMT电气金属管配置焊件组件

这套电气金属管组件主要面向民用住宅、商业建筑的电气布线施工场景，是明装、暗敷电气线路防护的核心构件，区别于普通流体输送管道，其核心作用是为内部穿设的电线、电缆提供机械防护，避免线缆受外力挤压、腐蚀破坏，同时具备一定的电磁屏蔽作用，减少强电线路对周边弱电信号的干扰。设计阶段完全遵循ANSI C80.3标准的外径公差要求，考虑到实际工程中壁厚公差的公开数据缺失问题，建模时直接以市面流通的常规EMT管实际内外径尺寸为基准做参数化配置，覆盖公制尺寸16mm到103mm共10个常用交易规格，能适配绝大多数建筑电气项目的穿线需求，无需设计人员反复核对基础尺寸做重复建模。组件包含可直接调用的配置焊件与独立零件，不同规格的管段长度、端口平整度都做了统一规范，管端无毛刺、圆度公差控制在穿线作业允许范围内，避免穿线时刮破线缆绝缘层。从安装边界来看，不同外径的管段对应配套的直接、弯头、锁母等常规EMT配件都能实现适配，参数化配置的设计逻辑让设计人员在做布线三维排布时，可以直接根据管路走向、线缆填充率快速切换对应规格，无需单独调整配合尺寸。实际工程应用中，这类金属管除了常规室内布线，也可用于轻度腐蚀环境下的室外明敷布线，镀锌层的均匀性在建模时也做了外观还原，方便做施工效果的可视化展示。做机电管线综合排布时，这套参数化组件可以直接导入装配环境，根据桥架位置、墙体预留洞尺寸调整管段长度与排布路径，不同规格的管段重量参数也做了对应设置，能直接统计管路总重，给支架选型、荷载计算提供基础参考。管段的连接方式采用行业通用的套接紧定式结构，建模时预留了紧定螺钉的安装位置，装配时可以直接模拟现场安装工序，检查相邻管段的同轴度，避免现场施工时出现管路错位、穿线受阻的问题。针对不同项目的防火要求，组件也预留了防火封堵的装配基准面，设计人员可以快速在管段两端添加防火封堵模型，完善机电系统的细部设计。
