工业线缆收纳用双盘式绳轮结构

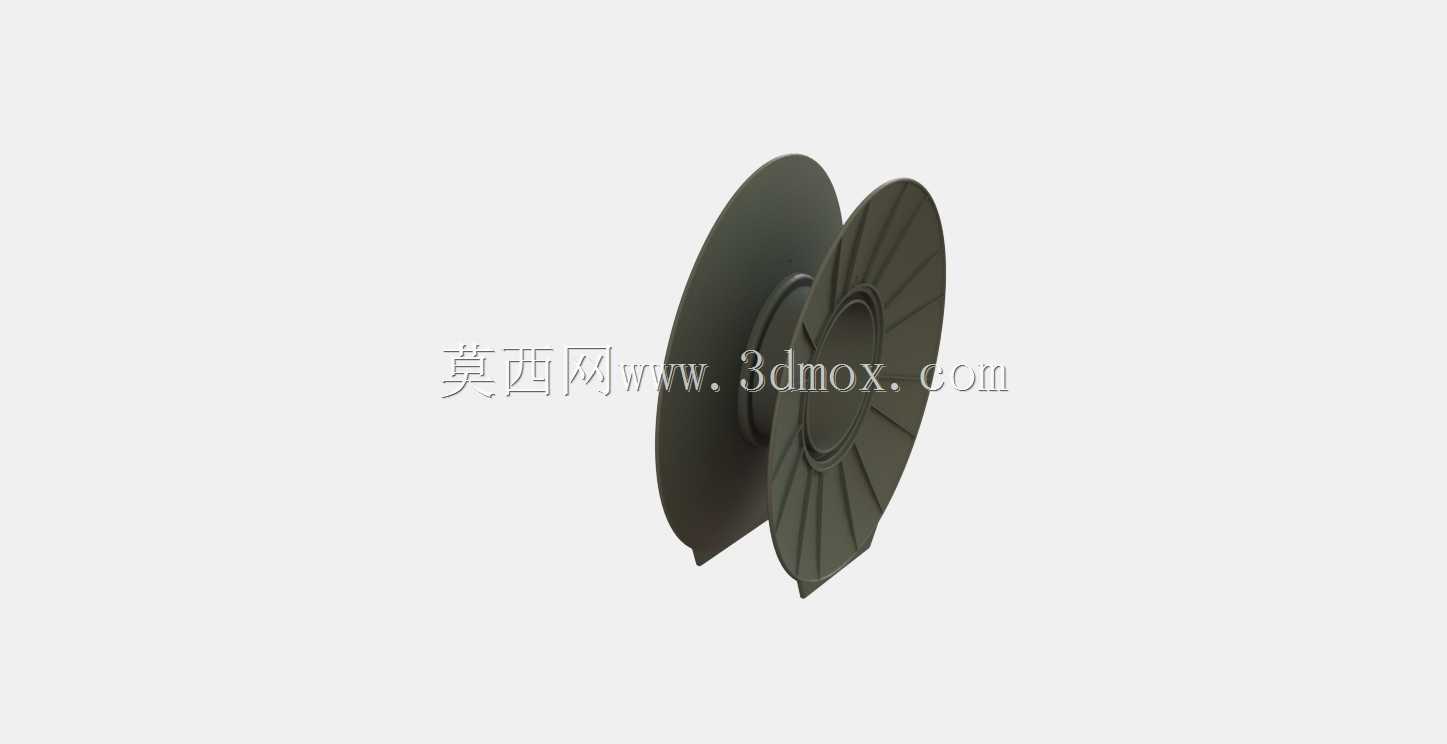

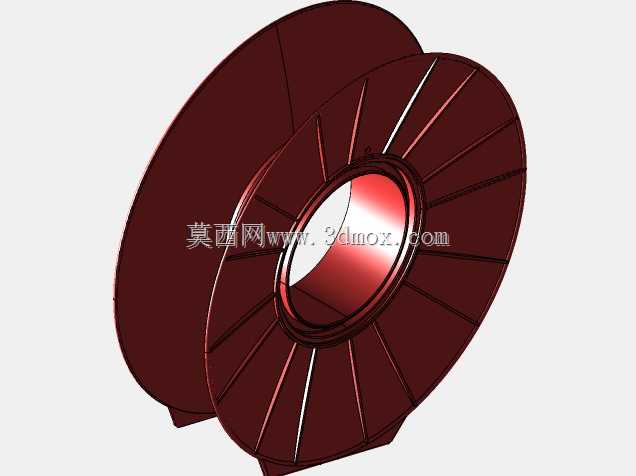

这类双盘式绳轮常被用在线缆生产、线束加工以及小型物料收放的工位场景中，区别于普通单槽滑轮，它的核心作用是给柔性线状物料提供规整的卷绕承载空间，避免线材在收放过程中出现打结、偏斜、外层线体内嵌挤压的问题。从结构设计来看，两侧挡盘采用了带径向加强筋的构型，不是单纯的平面圆盘，筋条从盘体中心轮毂位置向外辐射延伸，既可以在不额外增加整体壁厚的前提下提升挡盘的抗侧向形变能力，也能在卷绕不同颜色、不同规格线材时，减少盘体表面与线材侧面的摩擦接触面积，避免软质线材外层绝缘层或包覆层被剐蹭损伤。中间的绕线筒体做了微锥度处理，靠近其中一侧挡盘的位置直径略小，这种设计是考虑到满卷状态下卸卷的便利性，当整卷线材需要从轮体上取下时，微锥度的筒面不会让内层线材与筒体形成真空吸附式的紧密贴合，操作人员不需要额外撬动就能顺畅取下整卷线卷。安装边界上，轮毂中心的通孔是标准的光孔配合尺寸，适配常规的悬臂式收放卷轴，安装时不需要额外做键槽定制，靠轴端的锁紧挡圈就能完成轴向定位，两侧挡盘的外圆直径差控制在合理范围，不会因为单侧盘体过大导致运转时出现动平衡偏差，在100-300rpm的常规收线转速下，轮体不会出现明显的径向跳动。实际选型应用时，要注意轮体的挡盘间距要匹配所卷绕线材的单卷幅宽，不能出现线材边缘超出挡盘高度的情况，否则在高速收线时，外层线材容易从挡盘边缘滑出，造成卷绕紊乱。另外轮体的表面做了哑光磨砂处理，不会像高光面轮体那样在车间强光下产生反光干扰，方便操作人员观察卷绕的整齐度，及时调整排线器的走位参数。不同于重型起重设备用的钢制绳轮，这类绳轮主要针对细径线缆、编织绳、柔性导线索类的轻载收放场景，整体自重较轻，更换轮体时单人就能完成拆装，不需要借助吊装工具，适配多品种小批量的线束加工产线快速换型需求。设计建模时，要注意两侧挡盘的圆角过渡处理，挡盘与筒体衔接的位置不能留尖锐直角，否则长期卷绕线材时，直角位置会对线体内层产生持续的剪切应力，容易造成线材暗伤，影响后续使用的可靠性。
