富力5003MC宽压输入DC-DC降压转换模块

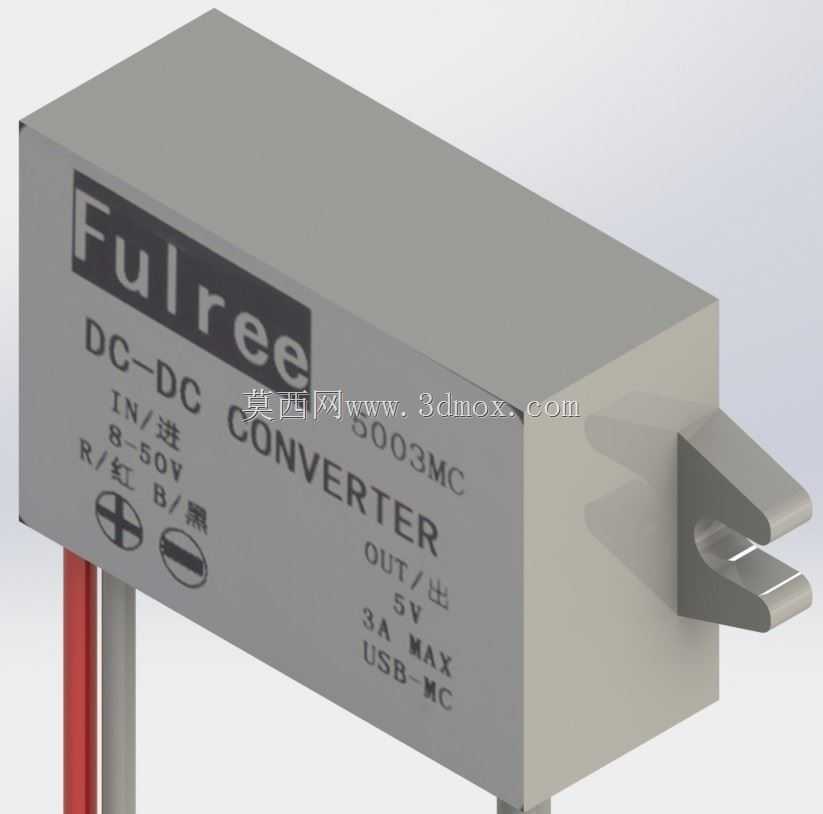

在车载电子改装、工业低压分布式供电、户外便携设备供电这类场景里，经常会遇到前端供电电压波动范围大，而后端负载需要稳定5V低压供电的情况，这类宽压输入的DC-DC转换模块就是解决这类供电匹配问题的核心部件。这款转换模块采用灌封密封式的长方体外壳结构，侧面预留带安装孔的金属固定耳，安装时可以直接通过螺丝穿过固定耳将模块锁固在设备内壁、安装板的平面上，不需要额外设计复杂的固定卡扣结构，适配各类紧凑空间内的安装需求，固定耳的开孔尺寸适配常规M3规格螺丝，安装孔位的边距经过测算，不会和周边走线、其他元器件产生空间干涉。模块的输入输出端采用红黑分色引线引出，红色线对应输入正极、黑色线对应输入负极，接线时可以通过线色快速区分极性，避免反接损坏模块，输出端集成USB-MC接口，能够直接给带对应接口的低压设备供电，省去额外接线的工序。从功能参数设计来看，这款模块支持8-50V的宽范围直流输入，不管是车载12V/24V电瓶供电、工业现场48V总线供电，还是多串锂电池组的波动电压输入，都能稳定输出5V电压，最大输出电流可达3A，额定输出功率15W，足够覆盖多数小型传感器、便携数码设备、低压控制板的供电需求。建模过程中，外壳的棱角做了微小的倒角处理，还原实际量产产品的注塑工艺特征，表面的参数标识采用凹印填色的效果还原，引线的出线位置做了应力释放的凸台结构，避免引线反复弯折后出现线芯断裂的问题，固定耳的弯折弧度、厚度都按照实际样品的尺寸还原，能够直接用于设备装配的干涉检查、布局模拟。在做设备内部结构布局的时候，这类模块的安装位置需要尽量远离强干扰源、发热量大的功率器件，同时要预留出引线的弯折空间、USB接口的插拔操作空间，建模时还原的外形尺寸和安装边界，可以直接导入整机装配体中验证布局合理性，不需要反复测量实物尺寸调整位置，能有效缩短结构设计阶段的验证周期。模块的外壳采用阻燃工程塑料材质，灌封结构既可以提升抗震性能，也能起到防尘防潮的作用，适合在工况相对复杂的工业环境、车载颠簸环境下长期使用，输入输出的电压隔离设计也能避免前端电压波动冲击后端负载，提升整套供电系统的可靠性。
