托布森EA50-5V直流降压DC-DC转换器

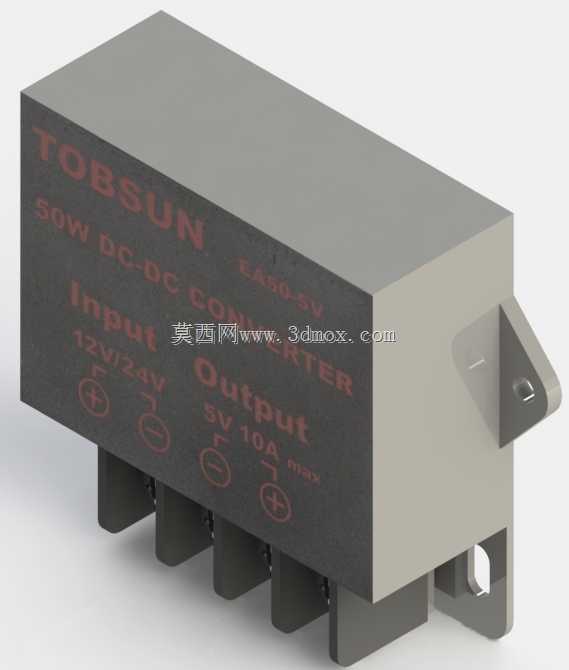

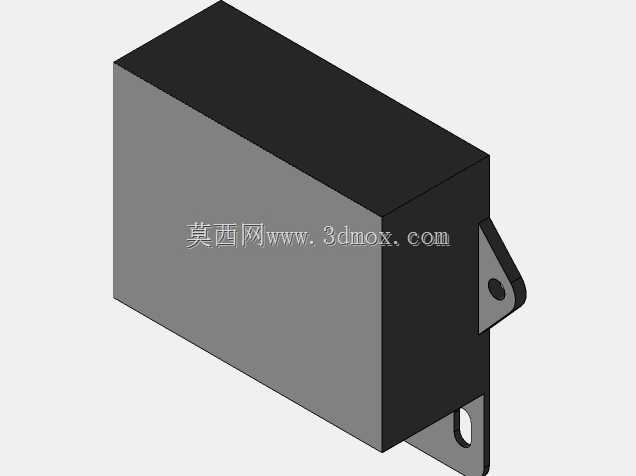

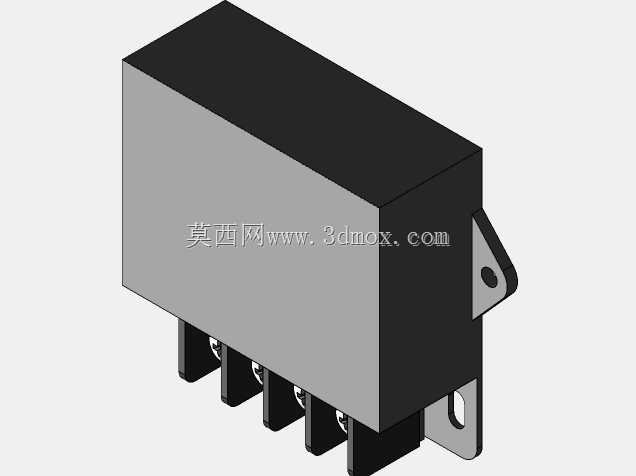

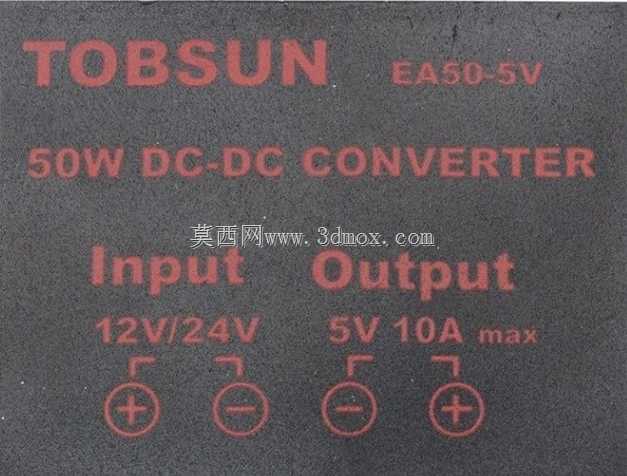

这款DC-DC电源转换模块在工业控制、车载电子、嵌入式设备供电场景中应用十分广泛，核心作用是将12V或24V的直流输入电压稳定转换为5V直流输出，能够持续提供10安培的输出电流，额定输出功率达到50瓦，可满足多类低压大电流负载的供电需求。从结构设计来看，模块采用封闭式塑壳封装，外壳表面直接丝印输入输出极性标识、参数信息，现场接线时可直接对照标识操作，能有效降低接反线路的风险。模块底部采用直插式接线引脚设计，引脚间距符合常规工业接线规范，既可以直接焊接在PCB板上作为板载电源使用，也可搭配接线端子实现导轨式安装，适配不同设备的装配需求。侧面预留的带孔安装耳是设计中很实用的细节，在震动较强的车载、工程机械场景中，可通过螺丝直接将模块固定在安装板上，避免长期震动导致引脚脱焊、模块移位的问题。设计这款模型时，首先还原了模块的实际安装边界：整体为长方体结构，安装耳的开孔位置、引脚的伸出长度、引脚之间的间距都严格对照实物尺寸测绘，确保导入装配体后不会出现安装干涉。输入端支持12V与24V宽电压输入的特性，让这款模块可以兼容多数常规工业直流供电场景，不用针对不同输入电压单独选型电源模块，能减少设备BOM的物料种类。输出端5V10A的参数可以同时给多个低压外设供电，比如工业触摸屏外接的传感器模块、车载改装的多路USB供电单元、嵌入式设备的主控板与外围通讯模块，都可以通过这一个模块完成供电，不用额外搭配多路分流电路。模块外壳的散热结构也在模型中做了还原，塑壳的厚度、表面的标识位置都和实物保持一致，做设备整机的布线仿真时，可以准确预留出模块的接线空间，避免接线后导线和周边结构件产生挤压。在做设备结构设计时，这类电源模块的安装位置通常需要远离强干扰源，同时要预留一定的散热空间，模型还原的真实外形尺寸可以帮助工程师在布局阶段就确认安装位是否合理，不用等到实物试装再调整结构。
