施罗德GIK40空气气体比例控制阀模型

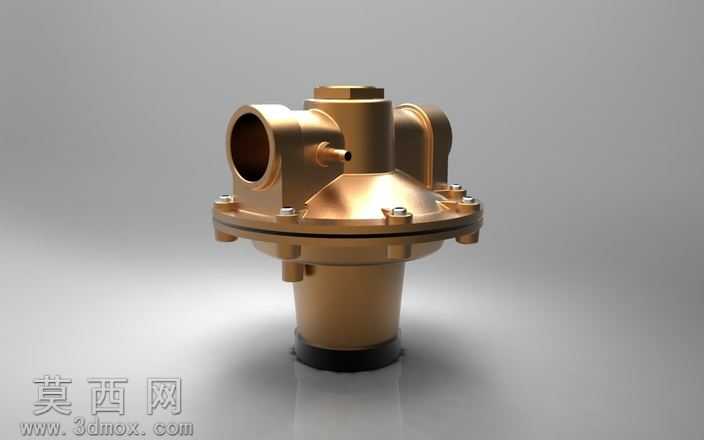

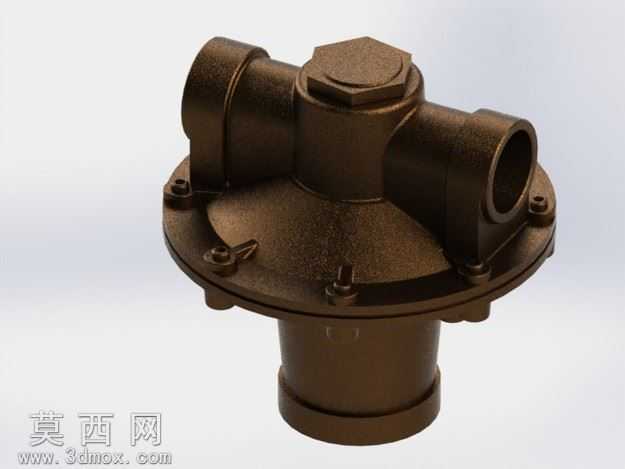

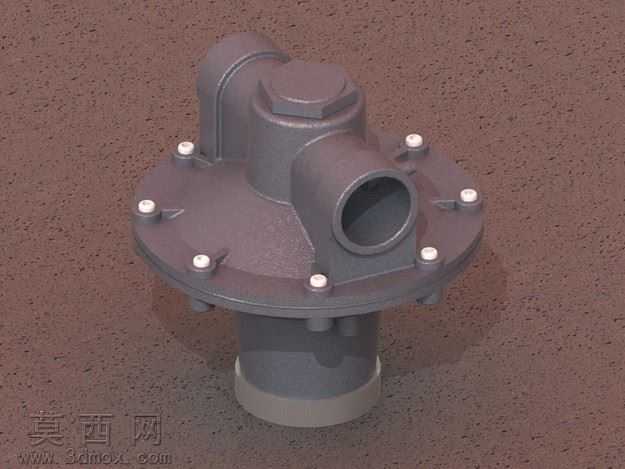

本模型为施罗德GIK40空气/气体比例控制阀的高精度三维建模成果，建模过程以实物测绘参数为核心依据，严格还原阀门的真实结构比例与装配关系。建模阶段采用自底向上的装配设计思路，首先拆分阀体、上盖、膜片腔、调节杆、接口法兰、密封组件等独立零部件，针对阀体的铸造圆角、接口内螺纹、膜片压合边的环形凸台等细节特征，通过拉伸、旋转、扫掠等基础特征结合倒角、阵列、布尔运算完成实体构建，确保各部件的配合公差符合工业阀门的实际装配逻辑。材质渲染阶段针对不同部件匹配对应材质属性：阀体与金属壳体部分采用铸钢材质，调整金属粗糙度、反射强度参数还原铸件表面的亚光金属质感，接口加工面设置更高的反光度呈现机加工后的光滑金属效果；底部调节端的密封套采用丁腈橡胶材质，调整漫反射颜色与低反光属性还原橡胶的哑光质感；顶部六角螺塞、侧面测压接口等小零件做镀锌金属材质处理，通过细微的色泽差异区分不同加工工艺的金属部件。结构设计上完整还原比例阀的核心功能结构：中部的膜片腔分隔上下气室，侧面的双接口对应空气与燃气的接入通道，底部的调节杆结构用于设定比例参数，侧面的细小测压接口用于工况压力检测，所有流道内壁做平滑处理还原真实阀门的流道形态，无多余的几何破面与干涉特征。模型完成装配后添加了真实的环境光影效果，通过三点布光突出金属部件的轮廓与结构层次，阴影参数调整为软阴影还原工业产品的真实展示效果，整体模型可直接用于产品展示、结构教学、工况模拟等场景，各零部件可单独拆分编辑，便于后续开展结构拆解、仿真分析等拓展应用。
