快装式卫生级止回阀三维结构设计

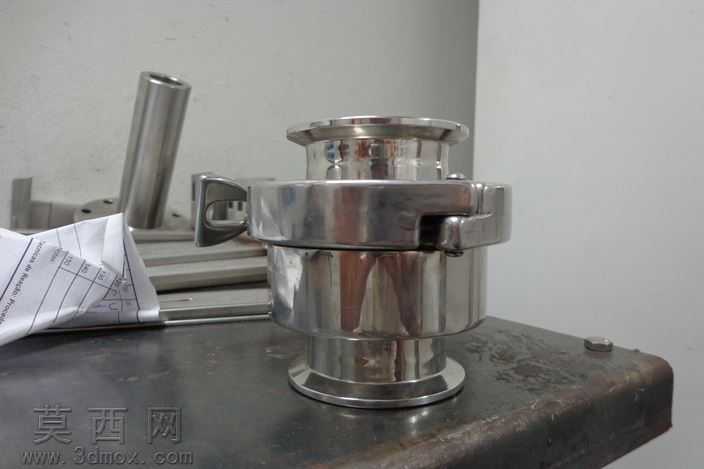

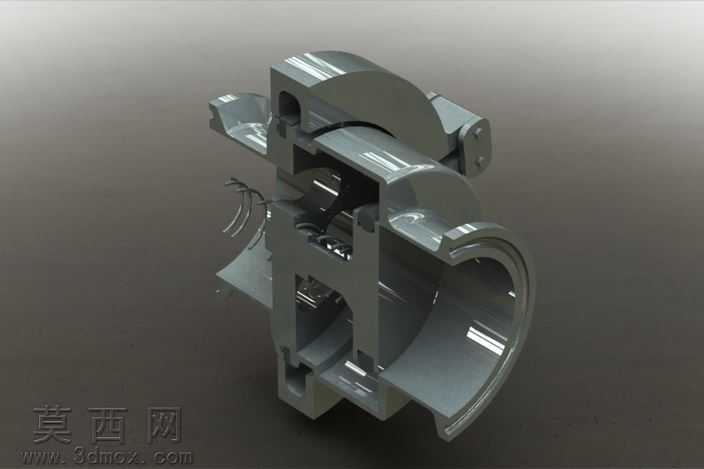

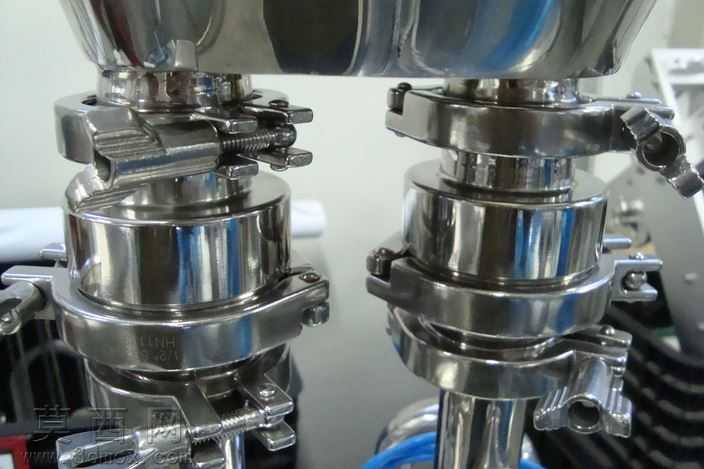

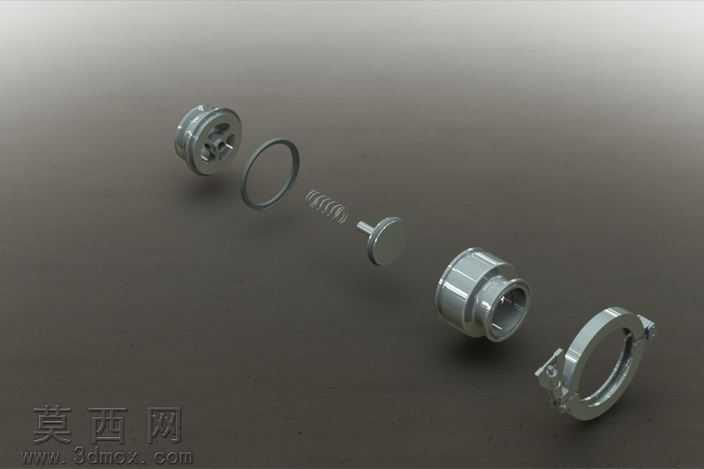

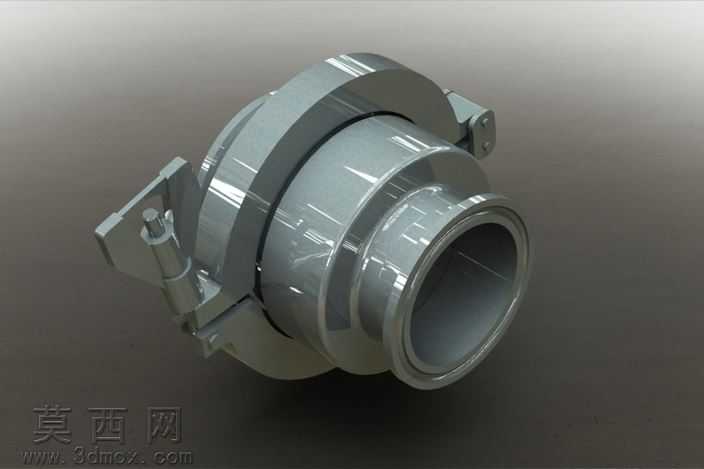

本作品为卫生级快装止回阀的三维数字化设计成果，建模阶段依托参数化三维设计逻辑完成全零件构建，首先针对卫生级阀门的应用场景，梳理其核心功能需求：即实现管路内流体单向导通、反向截止，同时满足食品、医药、洁净疗养类管路的无卫生死角、易拆卸清洗的硬性要求。建模过程中首先构建核心流道主体，采用流线型内腔曲面设计，避免直角、凹槽等易积存介质的结构，保证流体通过时无滞留区域，符合卫生级设备的设计规范。其次完成快装卡箍连接结构的建模，卡箍采用带锁紧手柄的铰接式结构，建模时精准还原卡箍与接头端斜面的配合公差，保证安装时可通过手柄快速锁紧，无需额外工具即可完成管路对接与拆卸，适配洁净场景下频繁拆洗消毒的使用需求。阀体与端接部分采用统一的不锈钢材质参数设置，渲染阶段赋予304不锈钢抛光材质，调整材质反射率与粗糙度参数，还原卫生级阀门表面亚光抛光的真实质感，同时对密封结构部位做半透明材质区分，清晰展示内部止回密封件的装配位置。结构设计上，止回启闭件采用升降式密封结构，建模时保证启闭件运动行程与导向结构的同轴度，避免启闭过程中出现卡滞，同时在密封接触面做精细化的曲面贴合处理，保证反向承压时的密封性能，杜绝介质倒流。整体装配过程严格遵循实际装配逻辑，完成所有零件的配合约束，验证各活动部件的运动干涉情况，确保卡箍开合、启闭件升降动作均无结构冲突，整体模型结构完整，细节还原度高，可直接用于产品结构验证、装配工艺指导、产品宣传渲染等场景，充分贴合卫生流体管路配件的设计要求，兼顾功能性与卫生属性。
