手机SIM卡取卡针式拆卸工具结构设计

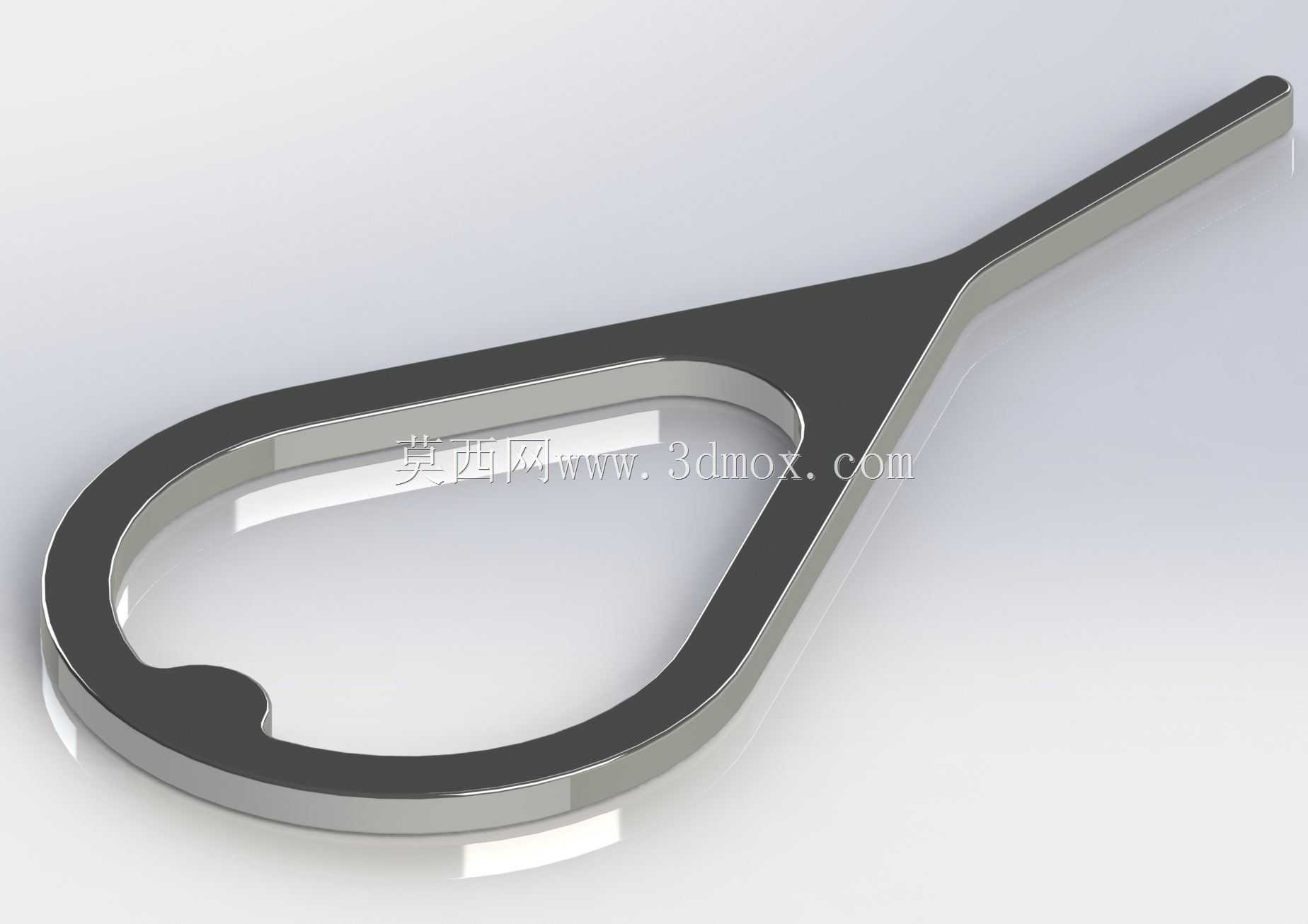

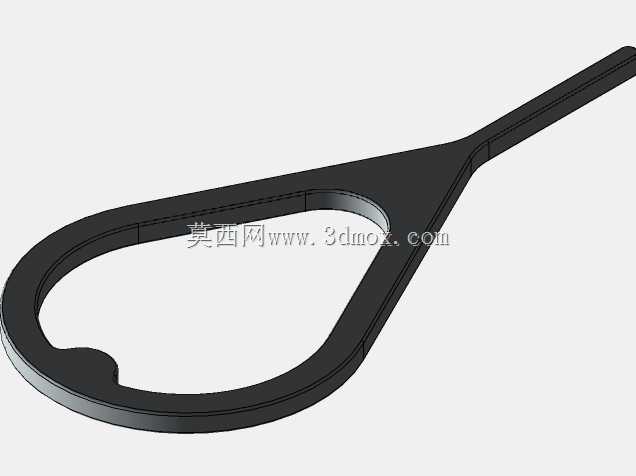

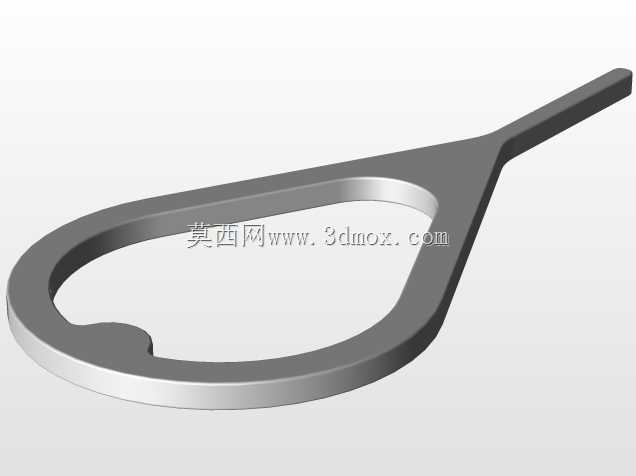

日常消费电子售后、手机维修工位以及终端产品配套场景中，SIM卡拆卸是高频出现的操作需求，传统用回形针、牙签等临时物件戳取卡孔的方式，很容易出现断屑残留卡孔、施力角度偏差顶坏卡托弹片的问题，这款指环状取卡工具正是针对这类痛点做的结构优化。从实际使用逻辑出发，设计时首先考虑施力的稳定性，区别于常规细直杆取卡针需要指尖捏持小直径杆身、施力时容易打滑偏移的问题，指环式的大尺寸握持环可以让使用者拇指与食指自然穿入环体，整手握持时施力方向完全与卡孔轴线重合，不会出现侧向外力掰弯插针、刮花手机中框漆面的情况。插针段做了渐进式的直径过渡，最前端的工作端直径严格匹配主流手机SIM卡托的触发孔内径，既不会因为直径过细导致触发时顶偏内部弹片，也不会因为直径过大插不进卡孔、撑裂中框开孔边缘，插针与环体的衔接位置做了平滑的圆弧过渡，没有应力集中的直角结构，反复施力插拔时不会出现杆部断裂的问题。环体的内圈做了贴合指腹的微弧倒角，长时间握持施力也不会硌手，整体采用薄型钣金冲压成型的工艺路线，厚度控制在1.2mm，既保证了插针段的结构刚性，不会因为施力过大出现弯折变形，整体重量也控制在5g以内，和常规取卡针一样可以塞在手机壳夹层、钱包卡袋里便携携带，不会占用多余收纳空间。环体上预留的内凹缺口是专门的挂接位，可以穿在钥匙串上随身携带，避免细小取卡针容易丢失的问题。实际使用时，只需要将前端插针对准卡托的触发孔，握持环体垂直施加均匀的按压力，卡托就会平稳弹出，整个过程不需要刻意控制捏持的力度，哪怕是第一次操作的用户也不会出现顶坏内部结构的问题。针对批量配套的场景，这个结构的冲压成型良率高，边角去毛刺处理后没有锋利边缘，不会划伤使用者或者手机外壳，表面做哑光金属处理，耐磨不易留指纹，长期使用也不会出现锈蚀掉漆的问题。结构上没有多余的活动部件，整体为一体成型结构，不存在装配松动、零件脱落的故障风险，使用寿命远高于常规的细杆式取卡针，不管是手机门店作为售后配套工具，还是作为数码产品的附赠配件，都能稳定满足日常取卡的使用需求，同时握持环的大尺寸结构也避免了细小零件被儿童误吞的安全隐患，在结构安全性上比传统细取卡针更有优势。
