参数化角钢类管道连接iLogic组件模型

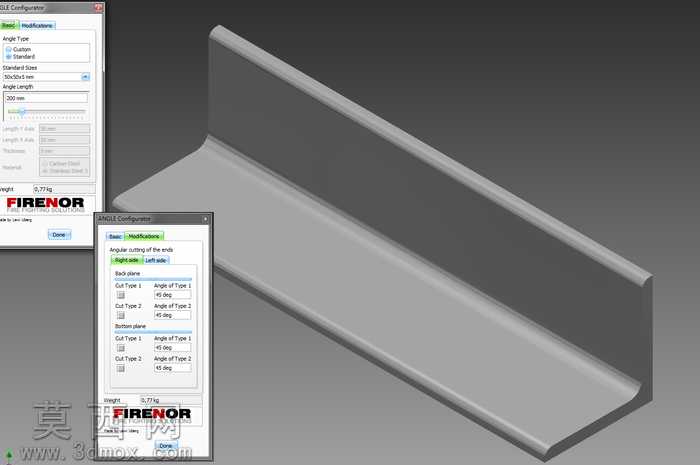

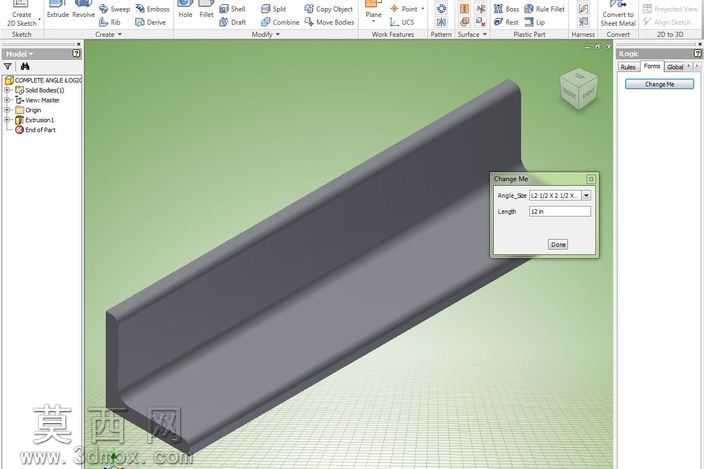

本模型是基于Autodesk Inventor平台搭建的iLogic参数化组件库，核心覆盖等边角钢、异径管、广角法兰、平焊法兰等管道系统常用连接构件，整套模型采用全参数驱动的设计逻辑，建模初期先梳理机械手册中对应构件的标准尺寸规范，将构件的边长、壁厚、长度、法兰孔径、孔位分布等核心尺寸全部绑定至iLogic规则面板，用户仅需在弹出的交互窗口中输入对应参数数值，即可一键生成符合需求的构件模型，无需重复进行草图绘制、特征拉伸等基础建模操作。建模过程中，角钢构件采用草图绘制L型截面后沿长度方向拉伸的基础特征，对棱边位置添加符合工业标准的圆角过渡，避免应力集中的结构缺陷；法兰构件则先绘制环形基体草图，拉伸成型后通过环形阵列命令完成螺栓孔的批量排布，同时将密封面的凸台尺寸、水线纹理参数纳入规则控制范围，适配不同压力等级的管道连接需求。材质配置上，针对不同应用场景预设了碳钢、不锈钢两种常用金属材质，渲染时调整金属粗糙度、反射率参数还原真实金属质感，构件的装配约束也提前写入iLogic规则，不同构件拼接时可自动识别连接面完成同轴、面重合约束，大幅提升管道系统的装配设计效率。整套组件的参数规则严格遵循26版机械设计手册的尺寸公差要求，同时内置材料清单自动生成逻辑，参数修改后可同步输出对应构件的材料用量、规格参数，无需人工统计核对，可直接应用于电力输送、给排水、能源输送等领域的管道系统三维布局设计，帮助设计人员快速完成方案搭建与调整，减少重复建模的工作量，提升工业管道设计的标准化程度与设计效率。
