升降式法兰连接流体止回阀三维结构

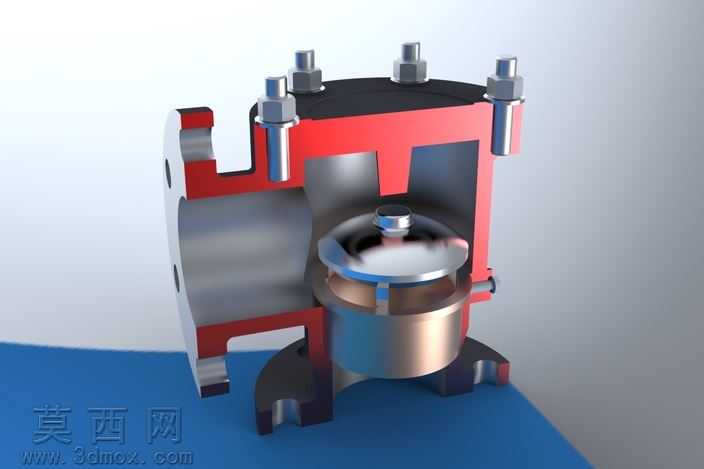

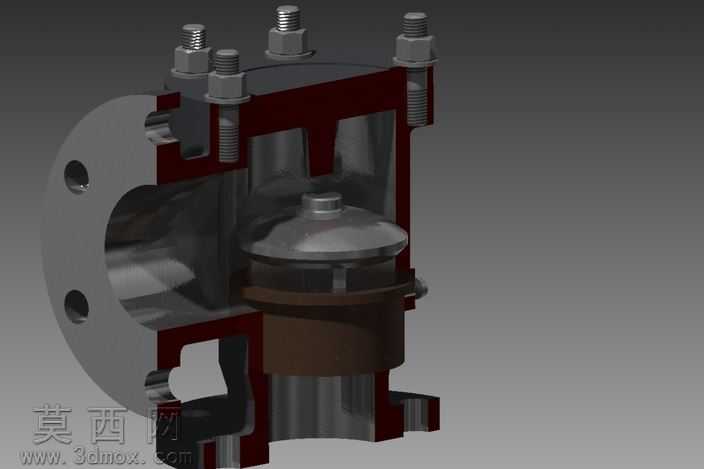

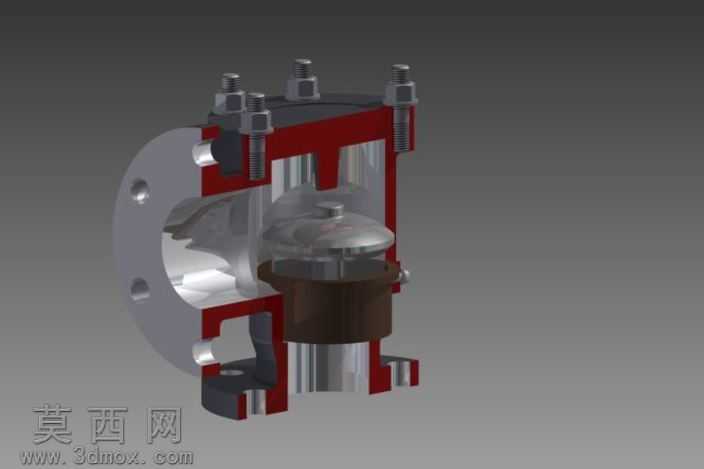

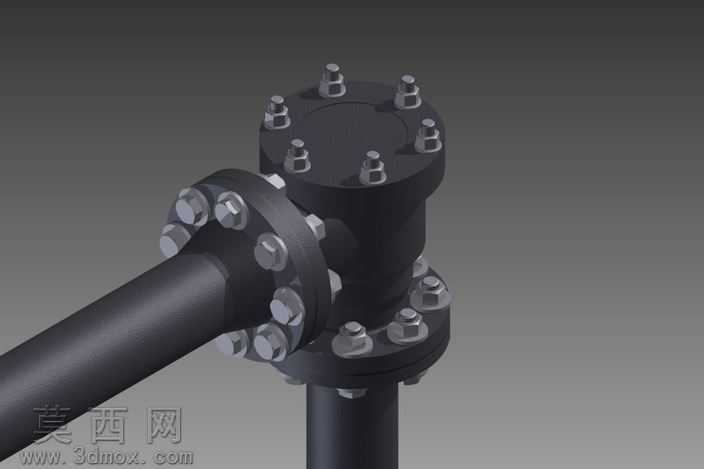

本模型为升降式法兰连接流体止回阀，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循管路阀门的通用设计规范，完整还原了止回阀的全部装配结构与零部件细节。模型首先构建阀体主体部分，采用侧进底出的流道布局，左侧法兰端设置标准螺栓连接孔位，用于与工业管路实现对接，阀体外壳采用铸铁材质的视觉表现，表面做哑光金属质感处理，还原工业铸件的粗糙肌理与厚重质感。阀盖部分通过四根均布的六角螺栓与阀体实现紧固连接，螺栓与螺母采用标准件参数化建模，螺纹细节清晰可辨，阀盖与阀体的接触面预留密封垫片安装位，保障阀腔的密封性能。阀腔内部核心为升降式阀瓣组件，阀瓣采用上部导向结构设计，可沿阀腔内部的导向柱做垂直方向的升降运动，阀瓣密封面采用铜质合金材质表现，与阀体内部的密封座形成硬密封配合，当介质正向流动时，介质压力顶起阀瓣实现通路导通，当介质反向流动时，阀瓣在自身重力与反向介质压力作用下回落压紧密封座，实现管路的自动截断，防止介质倒流。模型还完整呈现了阀瓣下方的缓冲结构、阀腔内部的流道过渡曲面，所有零部件均保留独立的建模参数与装配约束关系，可直接用于装配干涉检查、结构受力仿真模拟，也可作为管路系统设计的配套元件调用。渲染阶段采用半剖视的展示视角，将阀体内外结构同时呈现，外部金属件采用环境反射贴图增强金属质感，内部流道与密封件采用差异化材质区分，通过光影层次突出各部件的装配关系与结构逻辑，清晰展现止回阀的工作原理与结构特点，可用于机械设计教学、产品方案展示、管路系统虚拟装配等多个场景。
