法兰式轴承杯适配连接构件三维设计

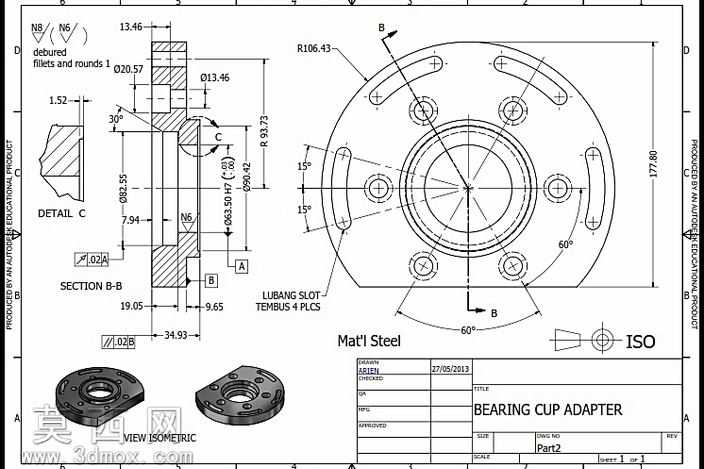

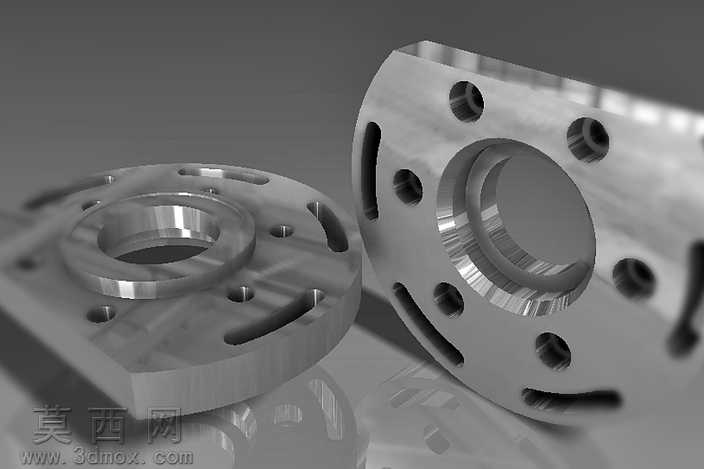

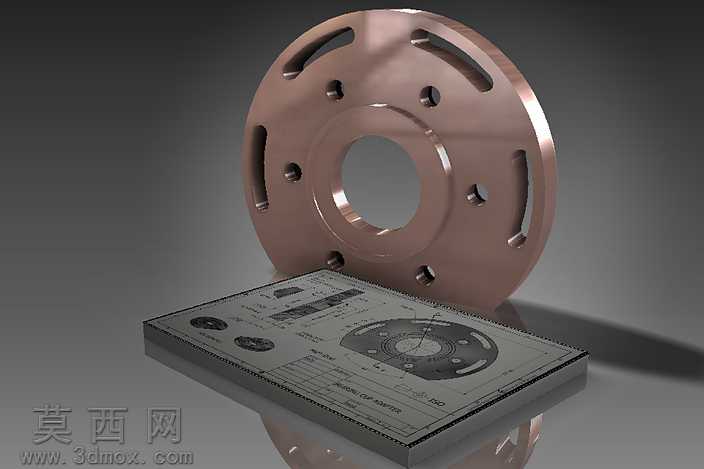

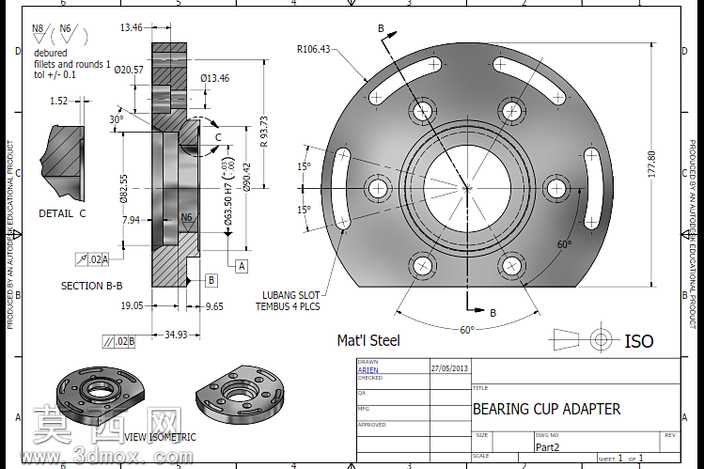

本作品为轴承杯适配连接构件的三维设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以中心轴承安装孔为基准定位核心回转特征，通过旋转凸台命令生成主体环形基体，保证内孔与轴承外圈的配合公差符合通用机械安装标准。针对法兰连接端的结构，采用拉伸切除命令均匀分布多组安装通孔与弧形调节槽，孔位排布经过同轴度校验，可适配不同安装孔距的对接基座，弧形槽设计预留了安装角度微调空间，提升构件的场景适配性。建模过程中对所有棱边添加了符合机加工工艺的倒角与圆角特征，避免应力集中问题，同时还原了金属切削加工后的边角过渡效果，让模型更贴近真实生产的零件形态。材质编辑阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数模拟机加工金属表面的哑光金属质感，对轴承配合的内孔壁面设置更高的光洁度参数，还原精密配合面的加工效果。渲染阶段采用三点布光方案，主光源从侧上方投射突出零件的轮廓立体感，辅助光源补光弱化结构阴影，背光源勾勒金属边缘的高光质感，搭配浅灰色哑光背景突出金属零件的材质细节，清晰展现法兰盘的孔位结构、中心轴承座的环形台阶结构以及整体的对称式布局。设计过程中充分考量零件的装配逻辑，中心通孔的台阶结构可实现轴承的轴向定位，法兰端的多孔位设计兼顾了固定连接与角度调节需求，整体结构紧凑，在保证连接强度的前提下尽可能优化了零件体积，可直接用于机械传动系统的轴承安装适配场景，也可作为机械结构教学的演示模型使用，所有特征尺寸均标注了基础设计参数，方便后续的工程图导出与加工生产对接。
