防爆型液压马达驱动轴流风机结构设计

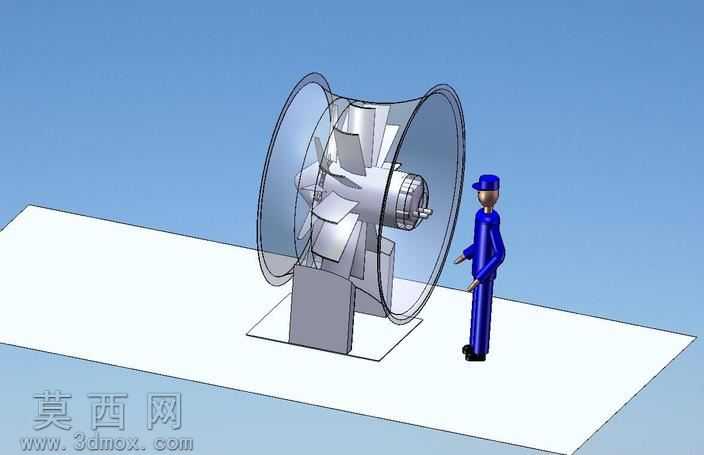

本作品为适用于爆炸性环境的液压马达驱动轴流风机三维建模成果，建模过程中依托三维参数化设计思路，先完成核心动力段的液压马达装配结构搭建，精准还原液压马达的外接油口、输出轴连接法兰、密封端盖等细节结构，确保动力输入部分的装配公差符合液压元件的常规配合标准。叶轮部分采用等强度轴流叶片设计，逐片绘制叶片的翼型截面曲线，通过曲面放样、加厚成型完成单个叶片建模，再通过圆周阵列完成整圈叶轮的装配，叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中，同时匹配风机的气动性能要求，保证气流沿轴向平稳输送。风筒部分采用薄壁圆筒结构，两端做了外翻边强化处理，风筒内壁与叶轮叶尖预留合理的安全间隙，既避免运转过程中出现刮蹭，也能减少间隙泄漏提升通风效率。底部安装支架采用折弯钣金焊接结构设计，预留了标准安装孔位，可适配不同场景的固定安装需求。建模过程中对所有零部件赋予了对应的材质属性，液压马达壳体赋予铸钢材质，叶片赋予铝合金材质以降低转动惯量，风筒与支架赋予碳钢喷涂材质，紧固件赋予标准镀锌件材质，渲染阶段采用柔和的工业蓝背景，搭配标准人体参考模型直观展示风机的整体尺寸比例，清晰呈现各部件的装配关系与结构细节。整体设计围绕爆炸性环境的使用需求，采用液压驱动形式规避电气防爆的复杂设计，结构紧凑可靠，安装维护便捷，可直接用于防爆通风场景的方案展示、结构校核与生产参考。
