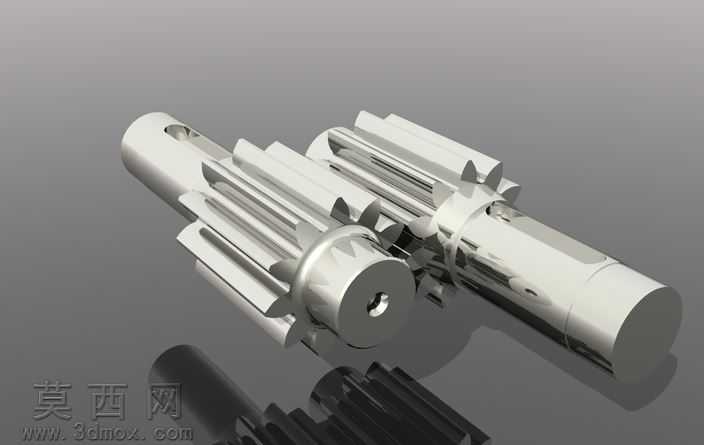

船舶变速箱用11齿齿轮轴三维设计

本作品为船舶传动变速箱配套的11齿齿轮轴三维建模成果，建模过程依托主流三维机械设计软件完成，首先依据船舶变速箱传动工况的载荷参数、安装配合尺寸完成整体参数化草图绘制，对齿轮轴的轴段直径、键槽尺寸、齿轮齿形参数进行精准定义，其中齿轮部分采用渐开线齿廓生成逻辑，严格匹配11齿的齿数设计要求，保证齿形啮合的精度符合船舶传动的重载工况需求。建模阶段采用实体拉伸、切除、阵列等特征操作完成整体结构搭建，对轴端的定位孔、齿轮端面的卸荷槽、轴身的键槽结构进行细节还原，所有过渡圆角、倒角尺寸均按照机械加工工艺规范设置，避免出现应力集中的结构缺陷。材质渲染阶段针对齿轮轴的合金钢材质特性，调整金属材质的反光度、粗糙度参数，还原经过精加工后的金属表面质感，对齿面、轴颈配合面做高光处理，非配合面做亚光金属质感区分，通过光影渲染清晰展现齿轮轴的各部分结构细节，直观呈现齿形排布、轴段台阶、键槽位置的结构关系。设计过程中充分考虑该齿轮轴在kuypers船用变速箱内的安装适配性，轴段长度与轴承安装位、齿轮啮合位的尺寸完全匹配，键槽的位置与尺寸满足扭矩传递的强度要求，齿轮的齿宽、模数参数适配变速箱内的配对齿轮传动比，整体结构兼顾传动强度与装配便利性，所有结构特征均符合机械设计的相关规范，可直接用于后续的装配仿真、工程图生成以及数控加工编程参考，能够为船用传动系统的设计验证、教学演示提供精准的三维模型支撑。
