高精度斜齿螺旋齿轮传动件三维设计

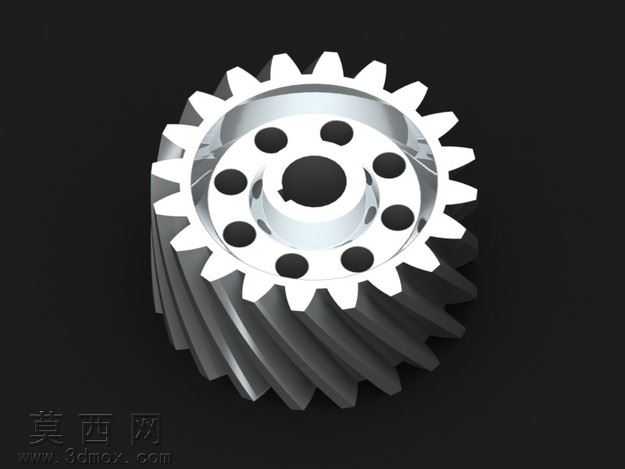

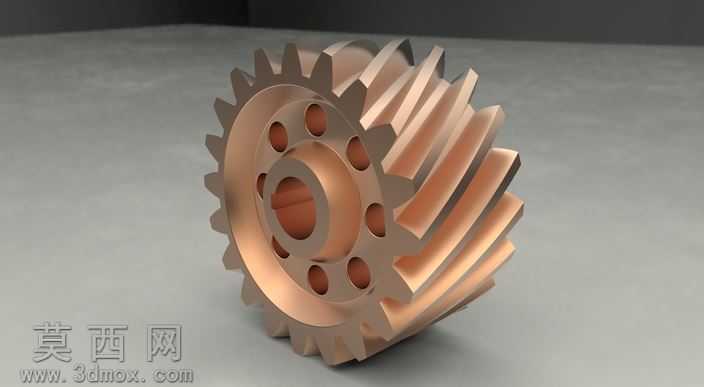

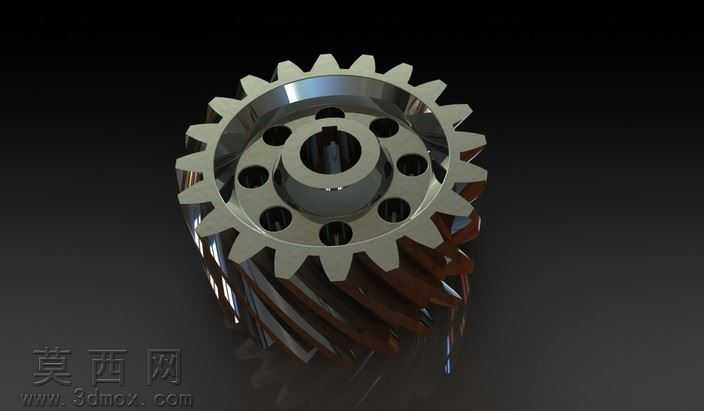

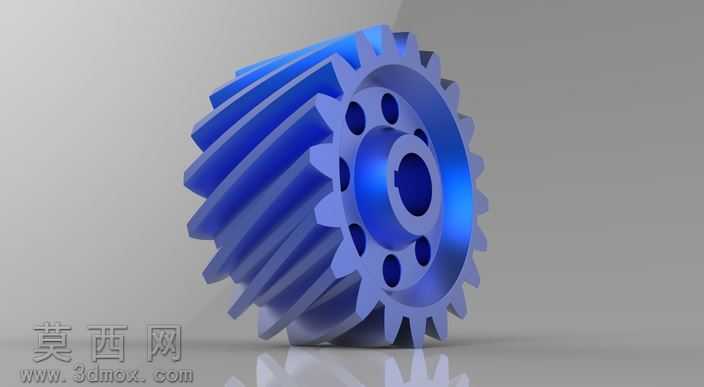

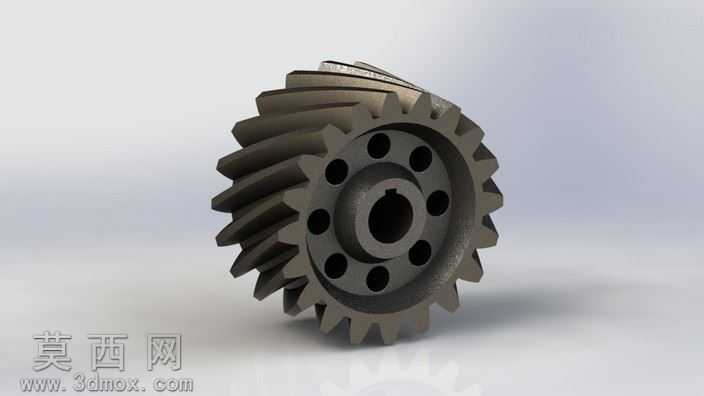

本螺旋齿轮三维模型采用参数化建模思路完成整体构建，建模过程中严格遵循渐开线圆柱齿轮的齿廓生成原理，首先通过齿廓曲线方程精准计算螺旋齿的端面齿形与法向齿形参数，结合设定的螺旋角完成齿面的螺旋扫掠成型，确保齿形啮合面的曲率精度符合传动设计要求。模型整体结构包含轮齿部分、轮毂主体、中心安装轴孔、周向均匀分布的减重孔结构，其中轮齿部分的齿顶高、齿根高、齿距参数均按照标准传动齿轮的设计规范设定，螺旋齿的走向平滑连续，相邻轮齿之间的齿槽过渡自然无几何畸变，能够直观呈现螺旋齿轮啮合时的线接触传动特性。轮毂部分采用一体化结构设计，中心轴孔预留了标准的安装配合尺寸，周向环绕的八个圆形减重孔在保证轮体结构强度的前提下有效降低了零件自重，同时兼顾了旋转过程中的动平衡性能，轮毂与轮齿衔接的过渡圆角做了平滑处理，避免应力集中问题，符合实际机械加工的工艺要求。材质渲染阶段采用铜合金金属材质表现，通过调整金属粗糙度、反射率参数还原出铜质零件的哑光金属质感，齿面部分做了轻微的高光处理以体现机加工后的表面光洁度，整体渲染效果真实还原了金属齿轮的加工质感。模型的结构设计充分考虑了实际装配需求，中心轴孔的尺寸、减重孔的分布位置均经过合理性校验，既可以作为机械传动结构设计中的标准件调用，也能够用于齿轮传动原理的教学演示，完整还原了螺旋齿轮相较于直齿轮传动更平稳、承载能力更强、噪音更低的结构特点，建模过程中对所有几何特征做了参数化关联，可通过修改模数、齿数、螺旋角、齿宽等核心参数快速生成不同规格的螺旋齿轮模型，适配不同的传动场景设计需求。
