十字槽盘头自攻螺钉三维设计作品

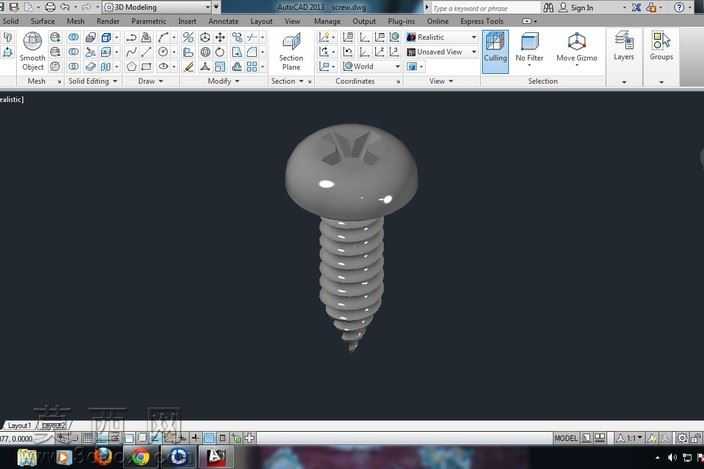

本作品为十字槽盘头自攻螺钉的三维建模成果，建模过程依托三维CAD软件完成，整体遵循机械紧固件的标准尺寸规范进行参数化构建。首先从螺钉的头部结构开始建模，盘头部分采用回转特征生成基础轮廓，精准控制头部的直径、厚度以及头部与螺杆衔接处的过渡圆角，保证头部结构符合实际产品的装配适配要求，避免装配时出现干涉问题。随后构建十字槽特征，通过拉伸切除的方式在盘头顶面生成标准规格的十字驱动槽，严格控制槽的深度、槽宽以及十字交叉处的倒角细节，确保槽型能够与对应规格的十字螺丝刀完美匹配，还原真实螺钉的驱动结构特性。接下来进行螺杆部分的建模，自攻螺杆的螺纹采用螺旋扫描特征生成，精准还原自攻螺纹的牙型角度、螺距、牙高参数，螺纹从靠近头部的位置向钉尖方向逐步延伸，钉尖部分采用圆锥过渡结构，配合末端的螺纹收牙设计，还原自攻螺钉无需预制螺纹、可直接旋入基材的结构特性。建模过程中对所有特征进行参数化约束，各部分尺寸比例严格参照紧固件行业标准，保证模型的尺寸精度符合实际生产的参数要求。材质渲染阶段，为模型赋予金属镀锌钢材材质，调整材质的金属度、粗糙度参数，还原钢制螺钉表面的哑光金属质感，对螺纹牙型边缘、头部顶面的细节进行光影优化，清晰展现螺纹的连续牙型结构以及头部的轮廓细节。整体模型结构完整，无特征缺失、无几何错误，各部分衔接自然流畅，既还原了十字盘头自攻螺钉的真实外观形态，也精准复现了其内部结构特征，可用于机械装配演示、紧固件结构教学、产品装配仿真等多种场景，能够直观展现该类螺钉的结构特点与装配特性，为相关机械设计、教学演示工作提供精准的三维模型支撑。
