适配索尼A5100相机的下置式航拍挂载支架

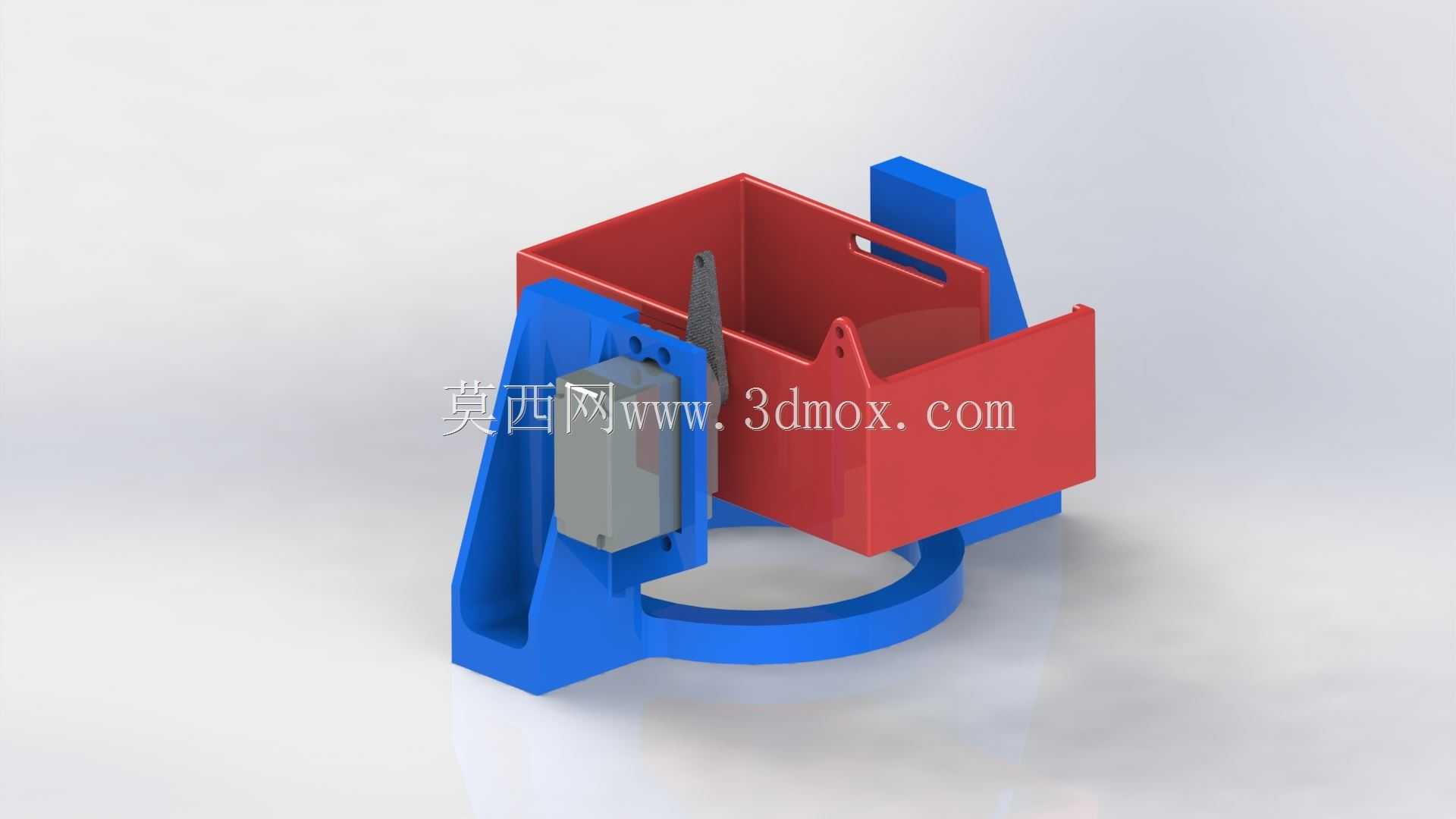

　　这款下置挂载结构主要面向小型多旋翼航拍无人机的改装场景，解决轻量化微单相机在低空航拍作业时的挂载稳定性问题，适配索尼A5100这类紧凑型无反相机的安装需求，可在无人机执行航拍摄影、地貌巡检、低空素材采集等任务时，为相机提供可靠的固定支撑与角度调节基础。从功能特性来看，该结构采用下置式布局，将相机挂载于无人机机身下方，可避免相机视野被机臂、起落架遮挡，同时预留了足够的俯仰调节空间，配合云台驱动部件可实现向下垂直拍摄到前方水平拍摄的角度切换，满足不同拍摄视角的需求。结构主体分为相机容纳舱、两侧支撑臂与底部连接环三个核心部分，红色的相机容纳舱采用半包围式设计，内壁贴合A5100相机的机身轮廓，侧面预留了电池仓与数据接口的避让缺口，

　　无需拆卸相机即可完成电池更换与数据导出操作，舱体上部设置有走线槽，可规整排布相机快门线、云台供电线，避免飞行过程中线材晃动干扰拍摄画面。两侧蓝色支撑臂采用三角加强筋结构，在保证轻量化的同时提升结构刚性，可抵消无人机飞行过程中产生的振动，避免画面出现果冻效应，支撑臂与容纳舱之间采用铰接式连接，可根据实际使用需求微调相机的初始安装角度。底部的环形连接座为标准挂载接口，可适配市面上多数小型航拍无人机的底部挂载点位，安装时仅需通过四颗M3螺丝即可完成固定，安装边界适配孔距为45mm的标准挂载法兰，整体结构的最大外轮廓尺寸为120mm100mm95mm，不会超出多数小型无人机的机身投影范围，避免飞行过程中出现结构磕碰。

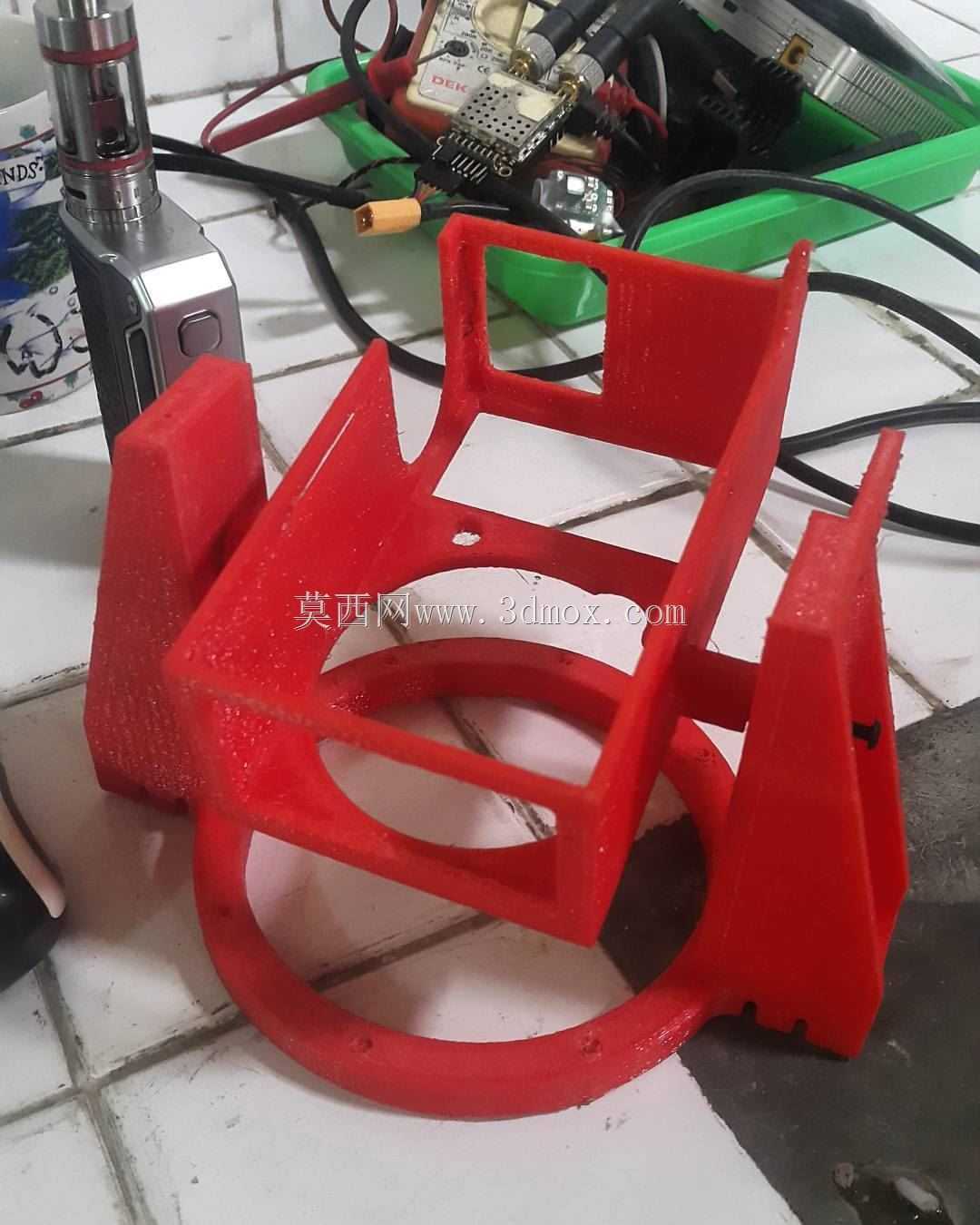

　　设计过程中优先考虑了减重需求，所有非受力部位均做了镂空处理，整体结构重量控制在80g以内，不会给无人机带来过多的负载负担，同时受力部位的壁厚设置为2.5mm，采用PLA或者ABS材质打印即可满足日常航拍的强度需求，若用于高频次作业场景，可更换为碳纤维复合材质进一步提升结构强度与抗振性能。结构的重心经过校准，安装相机后整体重心与挂载中心重合，不会影响无人机的飞行平衡，避免出现飞行姿态偏移的问题。
