TBS万向节改装QAV500四轴航拍飞行器

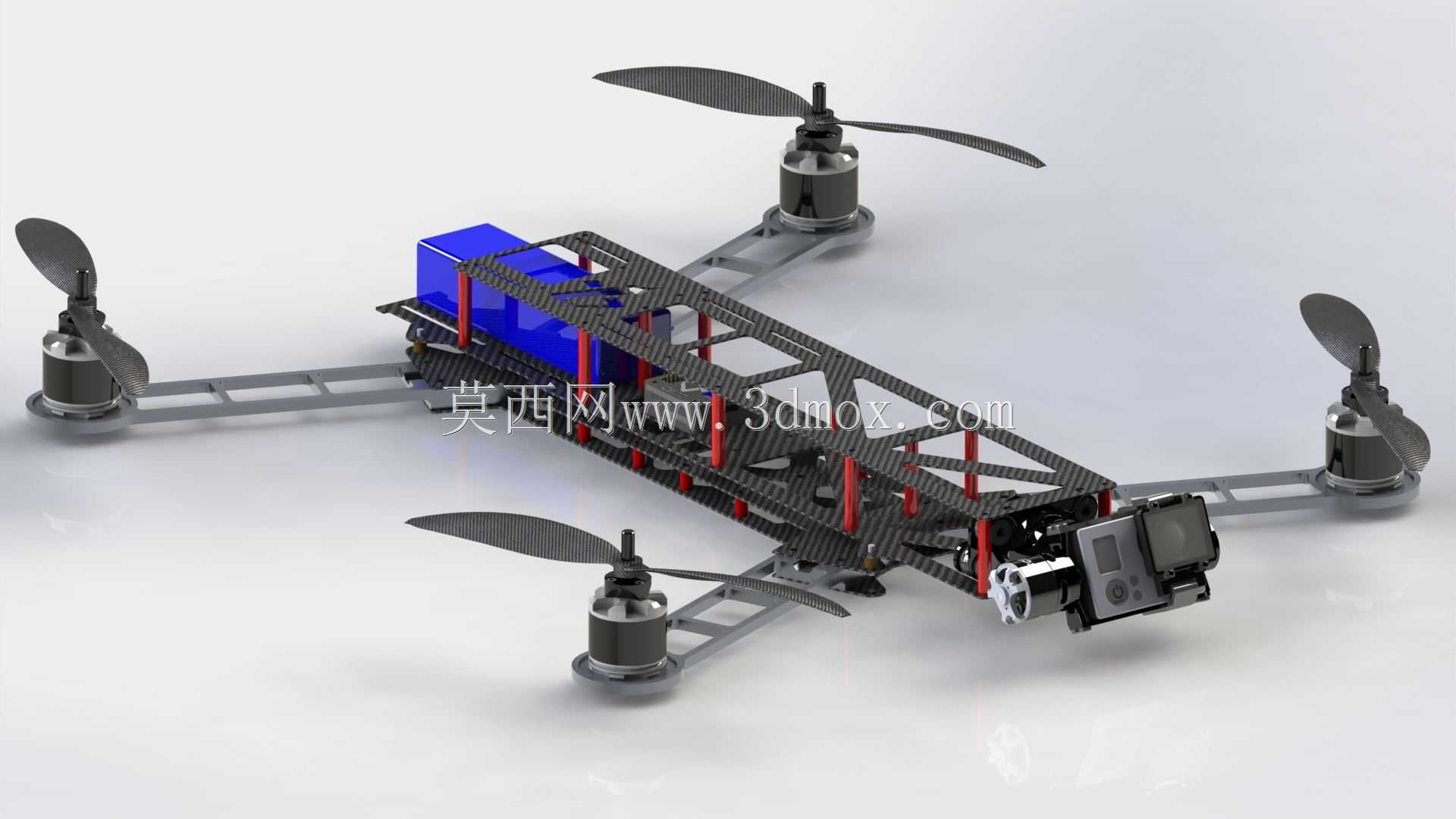

　　这套四轴飞行平台的结构设计围绕航拍作业的稳定性需求展开，机架采用碳纤维板材拼接的镂空桁架结构，在保证机架整体抗扭刚度的前提下尽可能降低自身结构重量，四个机臂采用等轴距X型布局，机臂末端预留标准无刷电机安装孔位，适配15x5规格正反桨推进器，安装时需注意cw与ccw桨叶的对角配对，抵消飞行过程中的自旋扭矩。前端挂载的云台结构参考TBS Disco Pro万向节的传动逻辑做了适配改装，可直接搭载GoPro Hero3高清摄像头，万向节的减震柱采用四点式安装布局，能过滤飞行过程中电机转动带来的高频振动，避免航拍画面出现果冻效应。机架中段预留的电池仓采用绑带固定结构，可适配不同容量的锂聚合物电池，仓体位置靠近整机重心点，

　　更换不同重量电池时仅需微调绑带位置即可快速配平，不会出现重心偏移导致的飞行姿态偏移问题。机臂与主体机架的连接部位采用快拆结构设计，外出作业时可快速拆卸四个机臂缩小收纳体积，组装时仅需拧紧固定螺丝即可完成装配，连接部位的定位凸台可保证机臂安装角度的一致性，不需要反复校准机臂水平度。从实际作业场景来看，这套结构可满足低空航拍、户外地形勘测、小型设备挂载测试等场景的使用需求，机架底部预留了扩展安装孔位，可根据作业需求加装LED夜航灯、图传发射模块、小型空投机构等扩展配件，安装扩展配件时需注意计算整机起飞重量，避免动力储备不足导致飞行续航时间大幅缩短。动力系统的走线全部隐藏在机架镂空槽内，避免飞行过程中电线被桨叶打到引发故障，

　　电调安装位置紧贴机臂根部，散热条件良好，长时间大油门飞行也不会出现过热保护问题。起落架采用轻量化碳杆结构，高度预留足够的云台活动空间，降落时可吸收大部分冲击载荷，避免硬着陆时冲击传递到云台和摄像头部位，保护精密拍摄设备。
