手动快锁式工装工作定位器结构设计

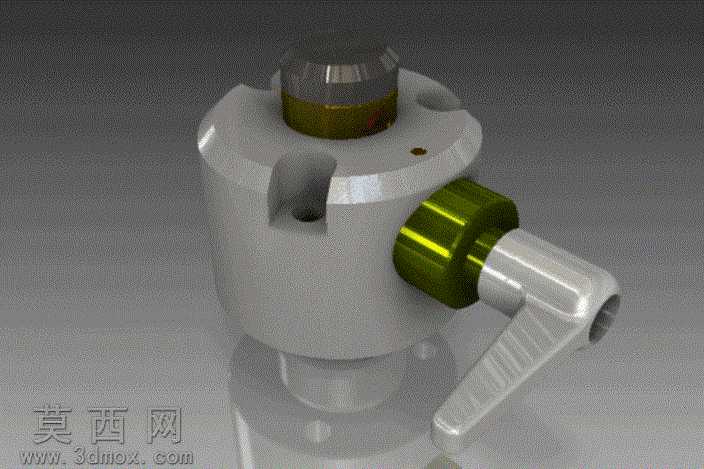

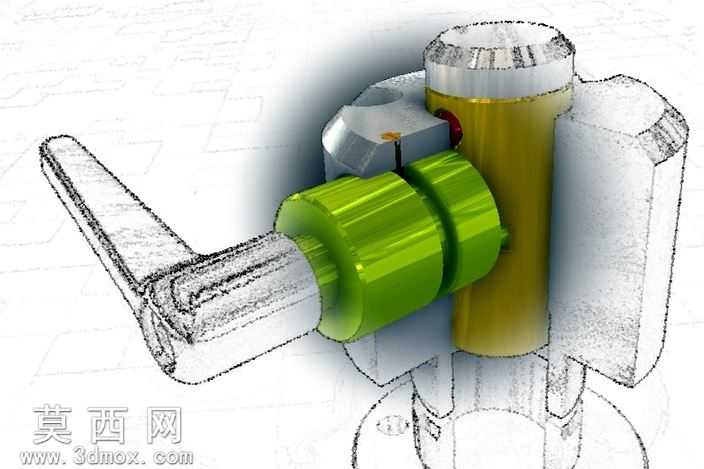

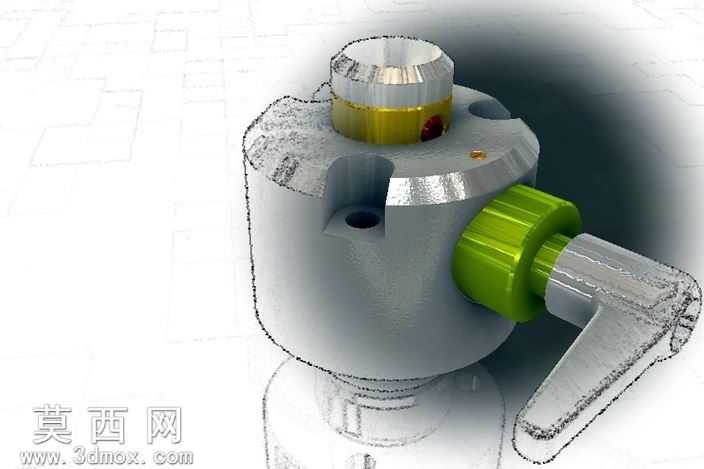

本款工作定位器采用三维参数化建模方式完成全结构设计，建模过程中优先遵循机械工装的功能优先设计逻辑，先完成核心功能结构的草绘与特征搭建，再逐步细化操作件、锁紧件、定位基座的细节结构，确保各部件之间的装配间隙符合机械加工的实际公差要求，避免出现建模阶段的干涉问题。模型渲染阶段采用写实工业渲染风格，针对不同部件匹配对应的材质属性：主体基座部分赋予哑光银灰色金属材质，模拟经过表面氧化处理的铝合金或者调质钢的哑光金属质感，调整材质的粗糙度参数避免出现过度反光的失真效果；操作手柄与顶部压头部分搭配深橄榄绿色的工程塑料材质，还原工业操作件常用的橡塑包覆质感，同时区分不同功能部件的视觉层次；手柄握持部分做了防滑纹理的细节建模，既提升渲染后的真实感，也符合实际工装操作的人机工程需求。结构设计上，该定位器采用侧置手柄驱动的内部锁紧结构，通过手柄的扳动行程带动内部的锁紧销完成升降动作，实现对工件的快速压紧与释放，基座上预留的安装孔位可适配不同工装台的安装需求，顶部的定位凸台可与工件的定位孔精准配合，保证重复定位的精度一致性。设计过程中充分考虑了工装的实际使用场景，将操作手柄设置在侧方便于操作人员单手操作的位置，避免操作时与工件或者周边工装产生干涉，整体结构紧凑无多余冗余设计，所有外露棱边均做了倒圆角处理，既提升了模型的视觉精致度，也符合实际机械加工的工艺要求，避免锐边带来的操作安全隐患。建模完成后通过装配体干涉检查功能逐一验证各活动部件的运动行程，确保手柄在全角度扳动过程中，内部锁紧结构的运动路径无卡顿、无干涉，各配合面的接触关系符合机械传动的实际逻辑，渲染输出时采用柔和的工业影棚光照方案，通过多组面光源打光突出模型的结构轮廓与材质质感，清晰展现定位器各部分的结构特征与功能分区。
