三向光诱真空式蚊虫诱捕装置结构设计

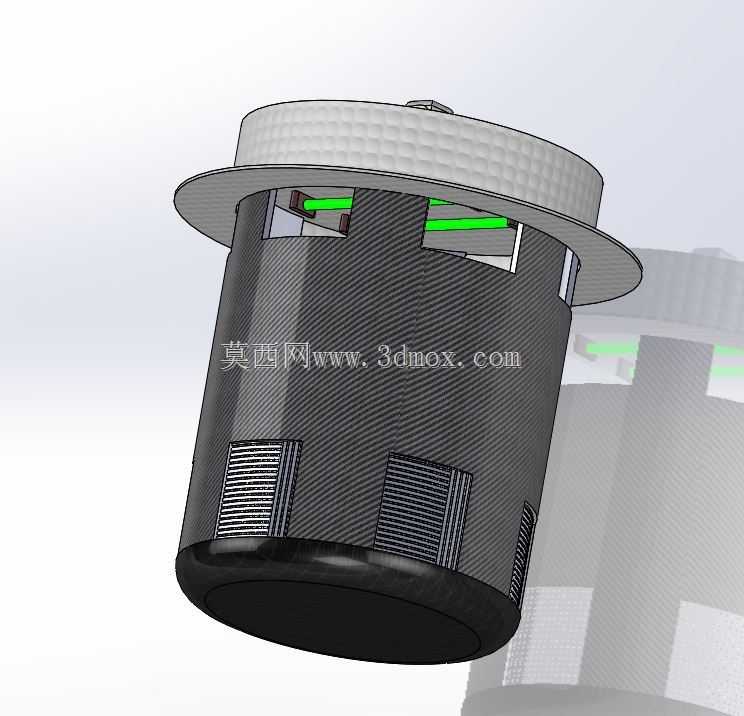

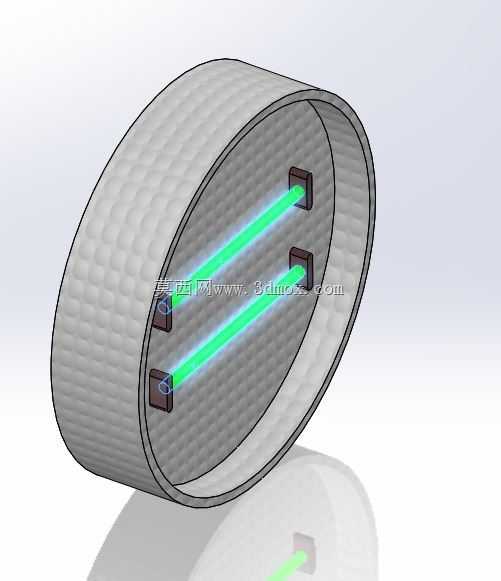

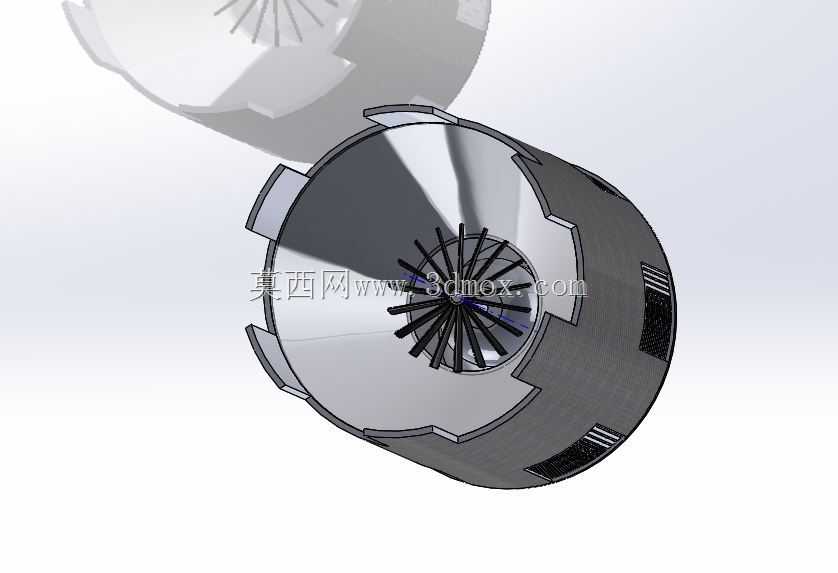

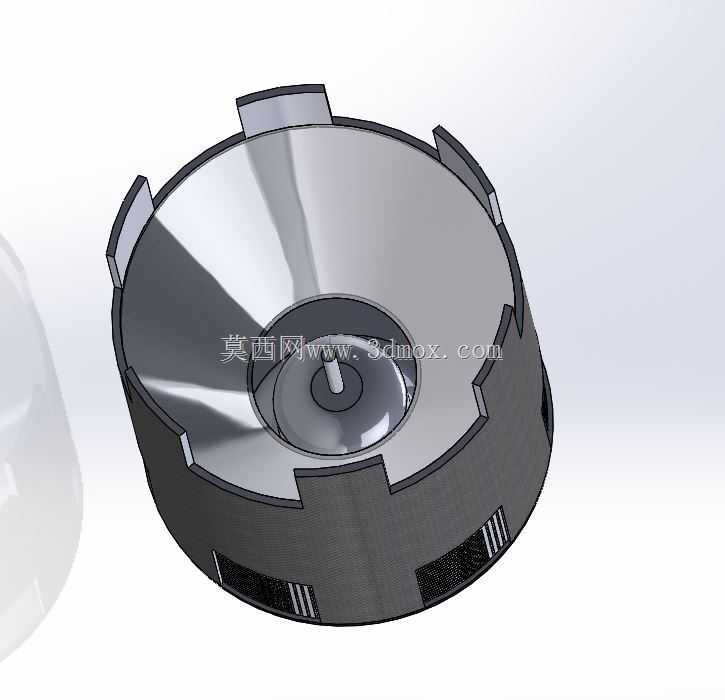

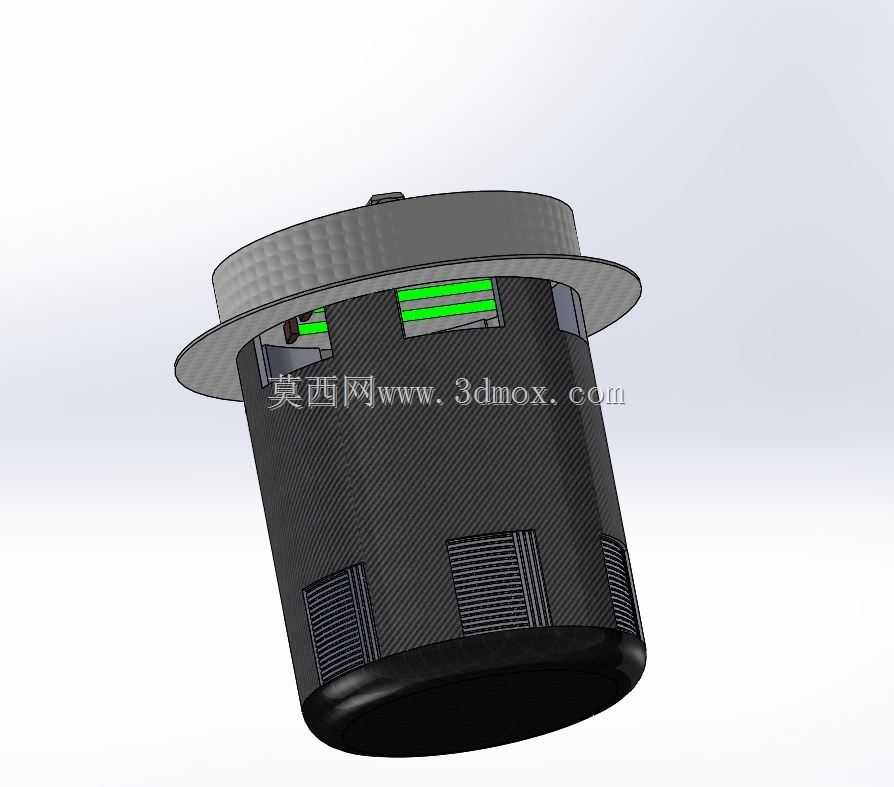

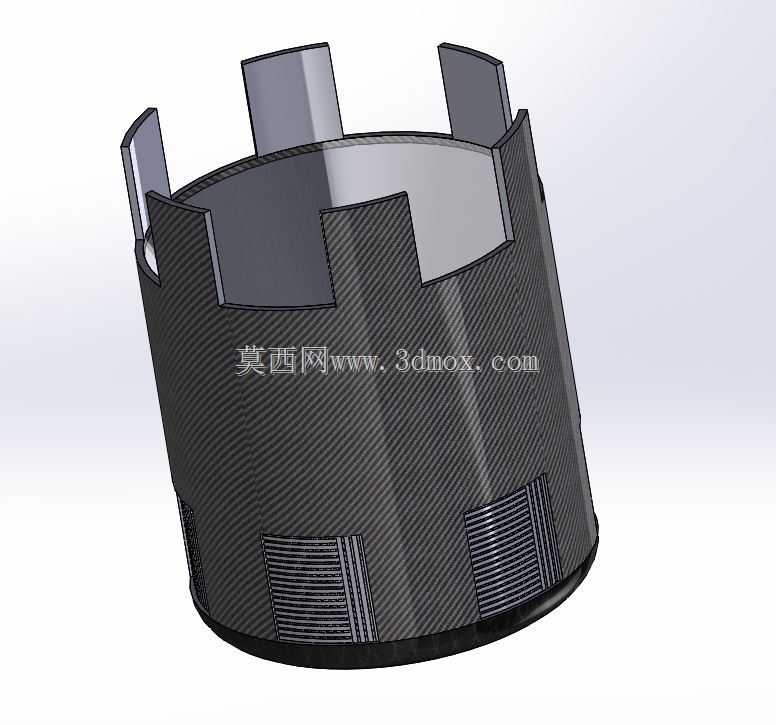

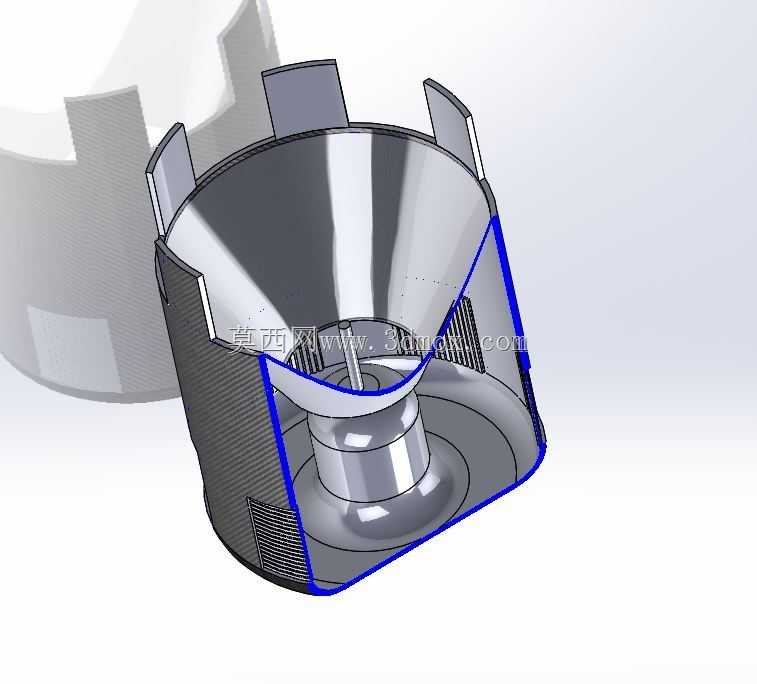

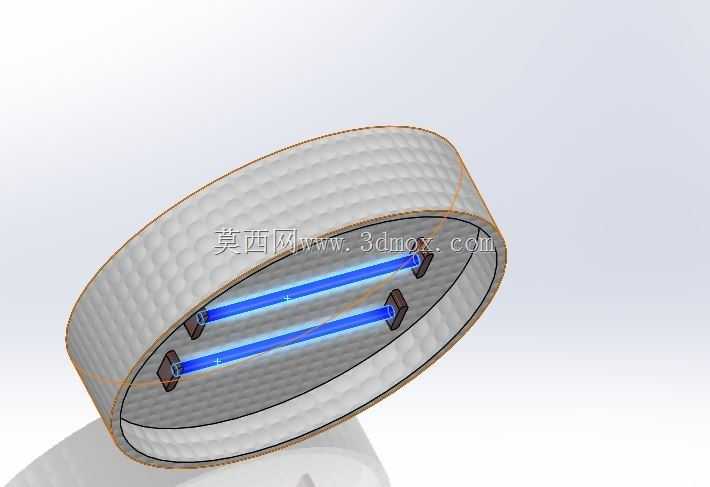

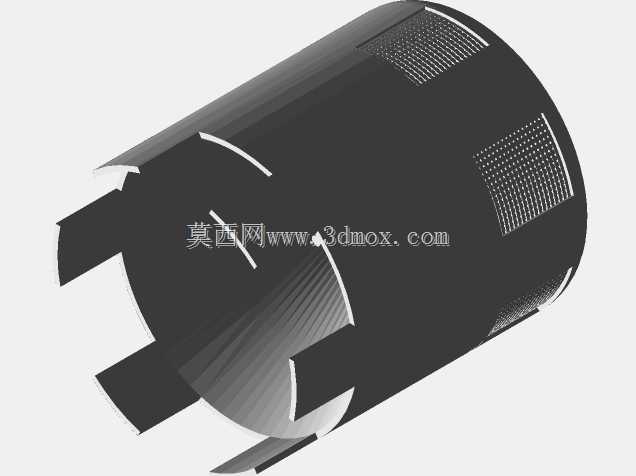

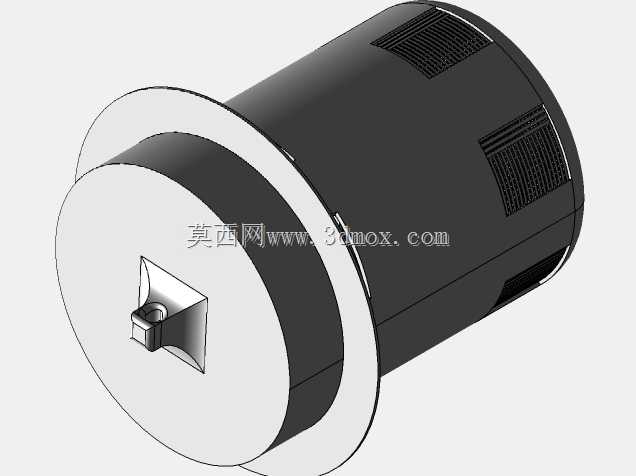

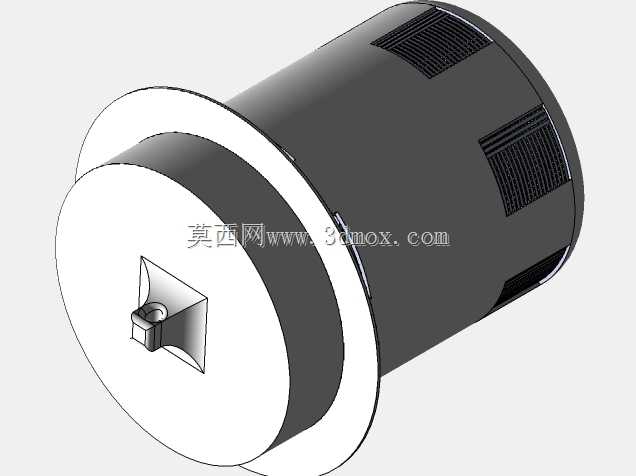

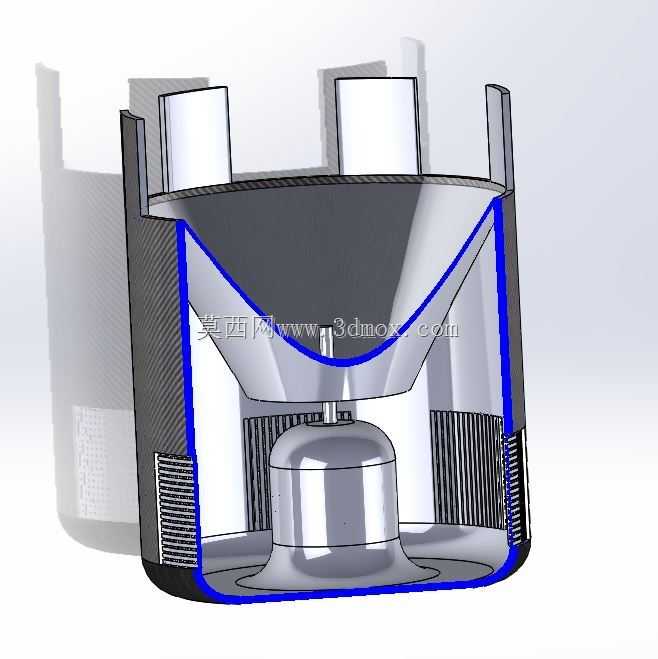

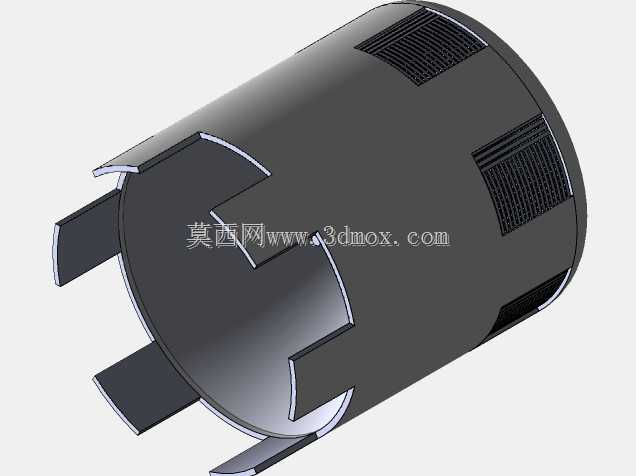

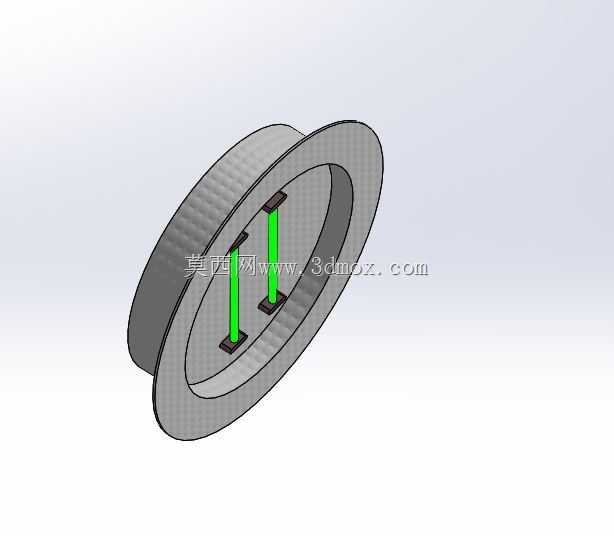

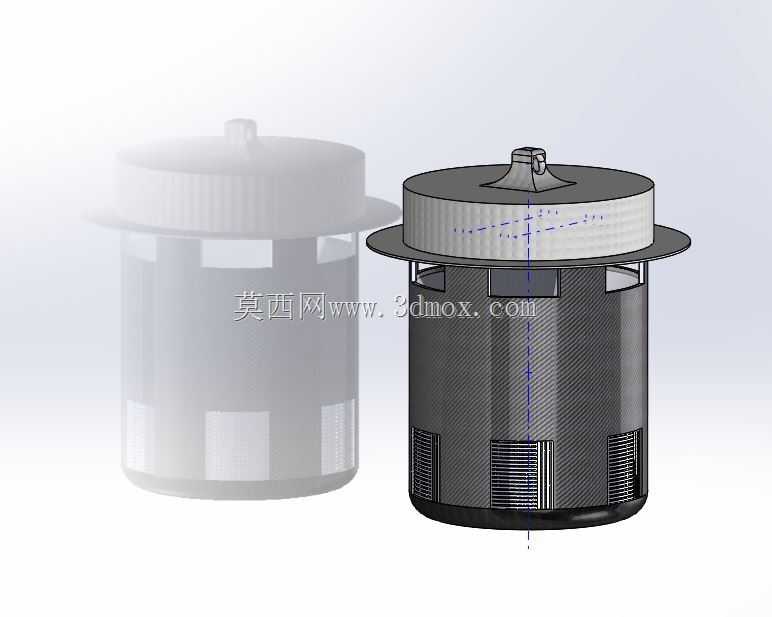

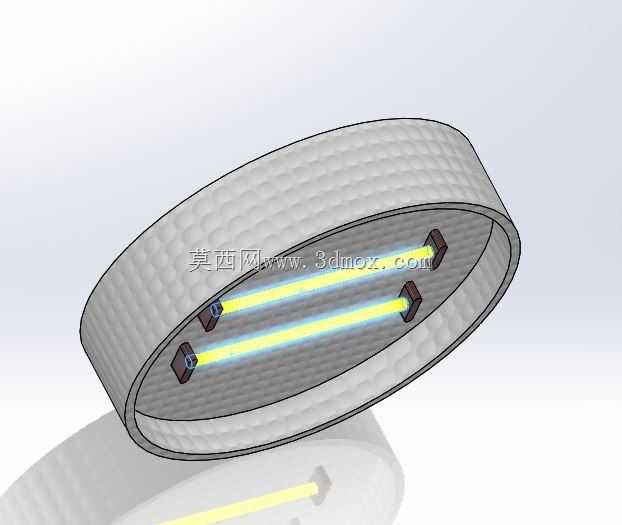

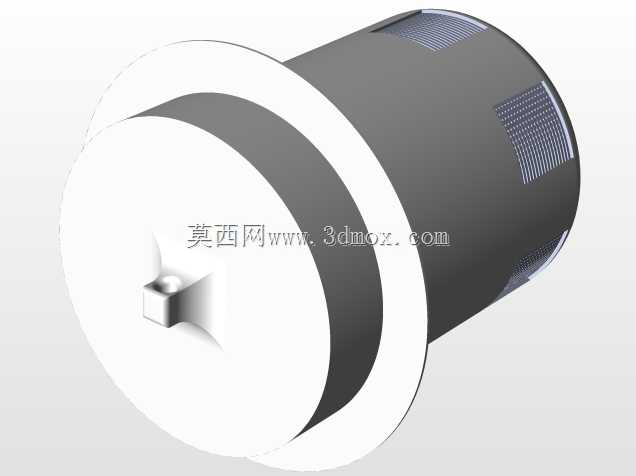

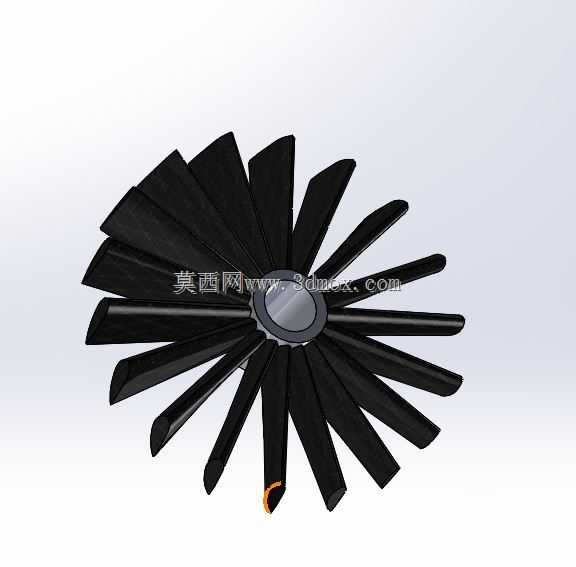

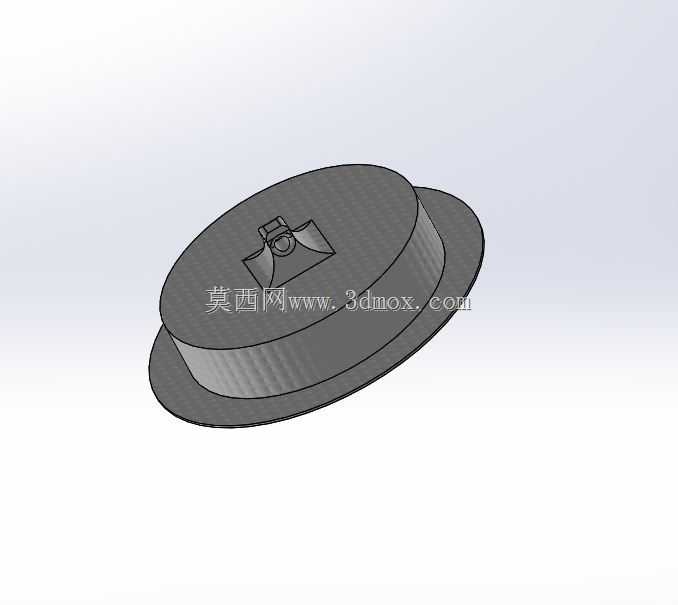

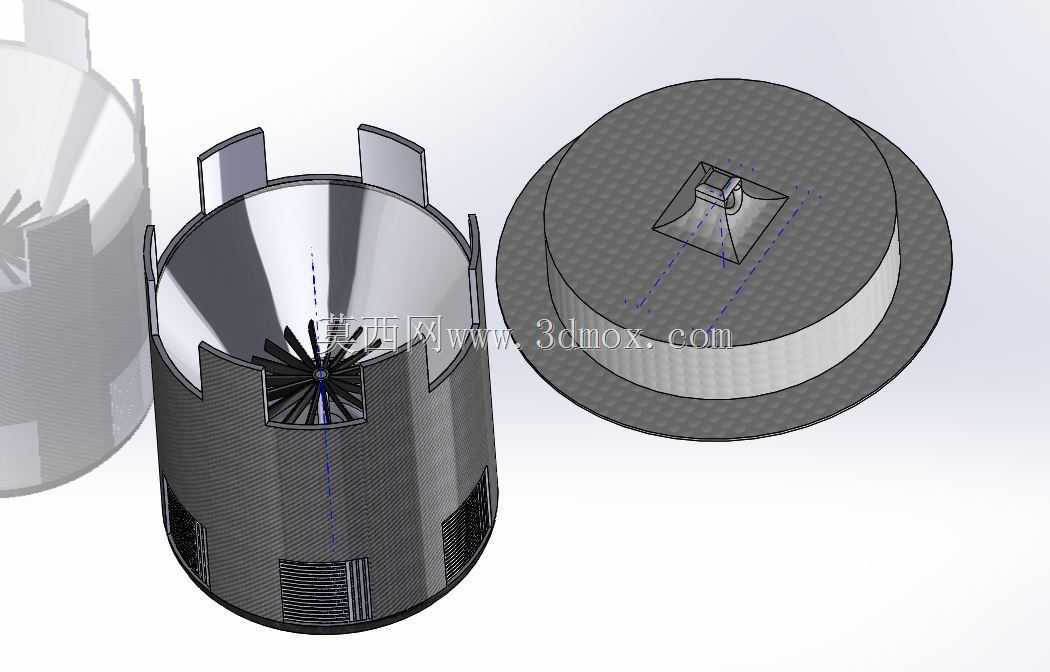

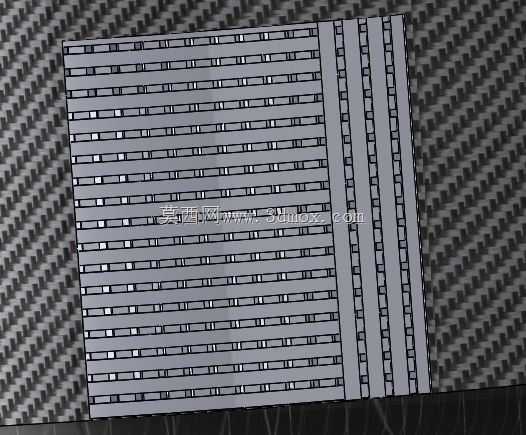

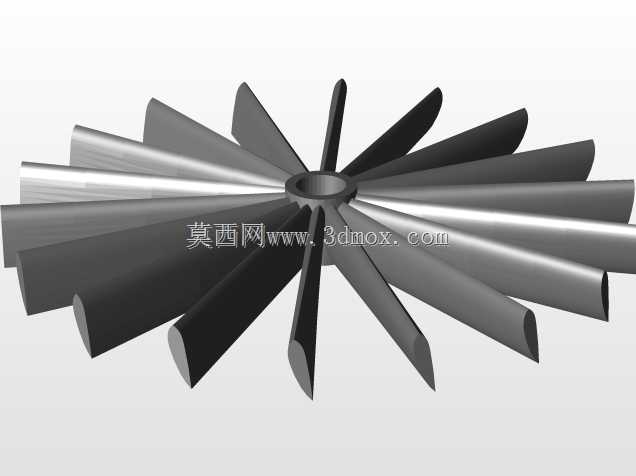

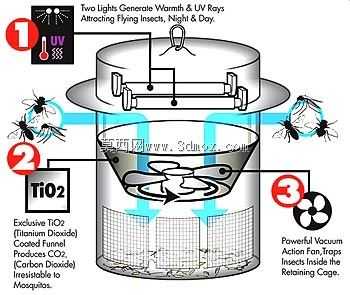

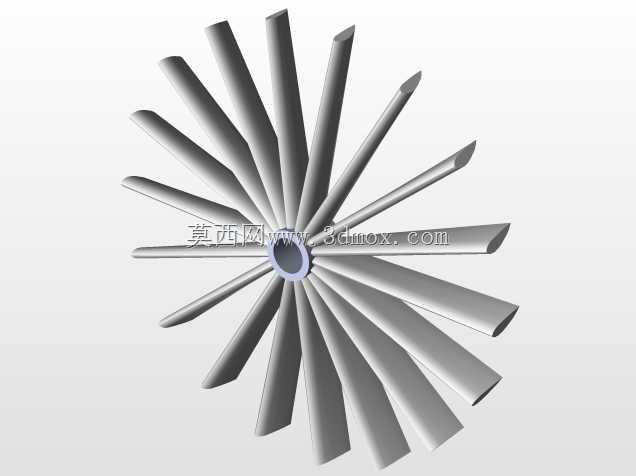

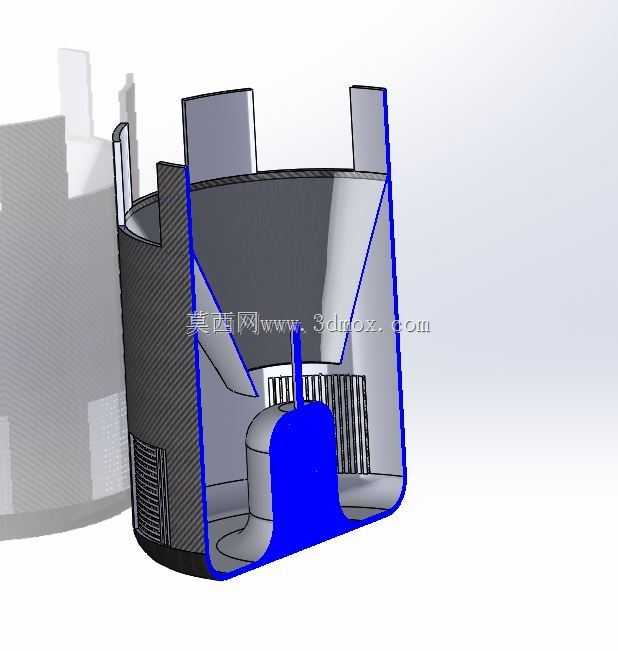

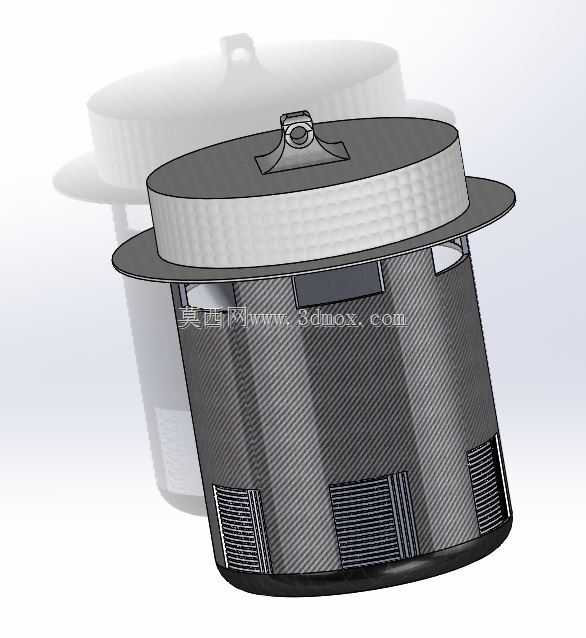

这款三向诱蚊装置的结构设计，核心瞄准热带亚热带蚊虫密集区域的日常防控场景，适配民居周边、户外作业临时驻点、乡村公共区域等无持续外接电源的使用环境，解决传统灭蚊手段覆盖范围有限、化学药剂存在健康隐患的实际问题。装置整体采用立式圆柱腔体结构，上部为诱源发生模块，中部为气流导向通道，下部为蚊虫储留仓，整体外轮廓直径控制在220mm以内，总高度不超过320mm，顶部预留挂装吊环，既可以通过吊环悬挂于屋檐、树枝下方，也可直接平稳放置在平整台面，安装时仅需预留周边150mm的无遮挡空间，保证三向诱引光路与进风通道不被遮挡，避免影响诱捕覆盖范围。上部诱源模块设置双UV紫外灯管，可同时产生蚊虫敏感的紫外光线与微量热辐射，模拟人体呼吸与体表温度的诱引特征，灯管下方设置涂覆TiO2二氧化钛涂层的漏斗形导流面，在紫外光照射下可缓慢催化释放二氧化碳，进一步强化对蚊虫的诱引力，覆盖昼夜不同时段的蚊虫活动规律，三向出光的结构设计可实现360度范围的诱引覆盖，相比单方向诱蚊设备有效覆盖半径提升40%以上。中部设置负压风道结构，采用轴流风扇产生向下的稳定真空负压气流，当蚊虫被诱源吸引靠近装置上部进风区域时，会被气流直接卷入下部储留仓，储留仓采用网格密度为20目的不锈钢网围合，既保证气流顺畅排出，又能防止进入的蚊虫逃逸，风扇运行风速控制在1.2m/s-1.8m/s区间，既保证足够的吸力捕获靠近的蚊虫，又不会因风速过大产生明显气流扰动驱散远处的蚊虫。供电模块适配太阳能电池板输入接口，可搭配小型太阳能光伏板实现离网供电，在日照充足区域无需外接市电即可持续运行，降低使用过程中的能源消耗。结构设计上充分考虑户外使用的防护需求，上部灯管区域设置透明防护格栅，避免异物触碰灯管造成损坏，导流漏斗采用圆弧过渡结构，减少气流沿程阻力，下部储留仓采用快拆式连接结构，无需额外工具即可拆卸清理积存的蚊虫，日常维护操作简便。整体结构无外露高压电网，相比传统电击式灭蚊设备不存在触电隐患，也不会产生蚊虫躯体炸裂造成的二次污染，适合有孩童、宠物活动的区域使用。
