航空测绘用下置双轴万向节固定装置

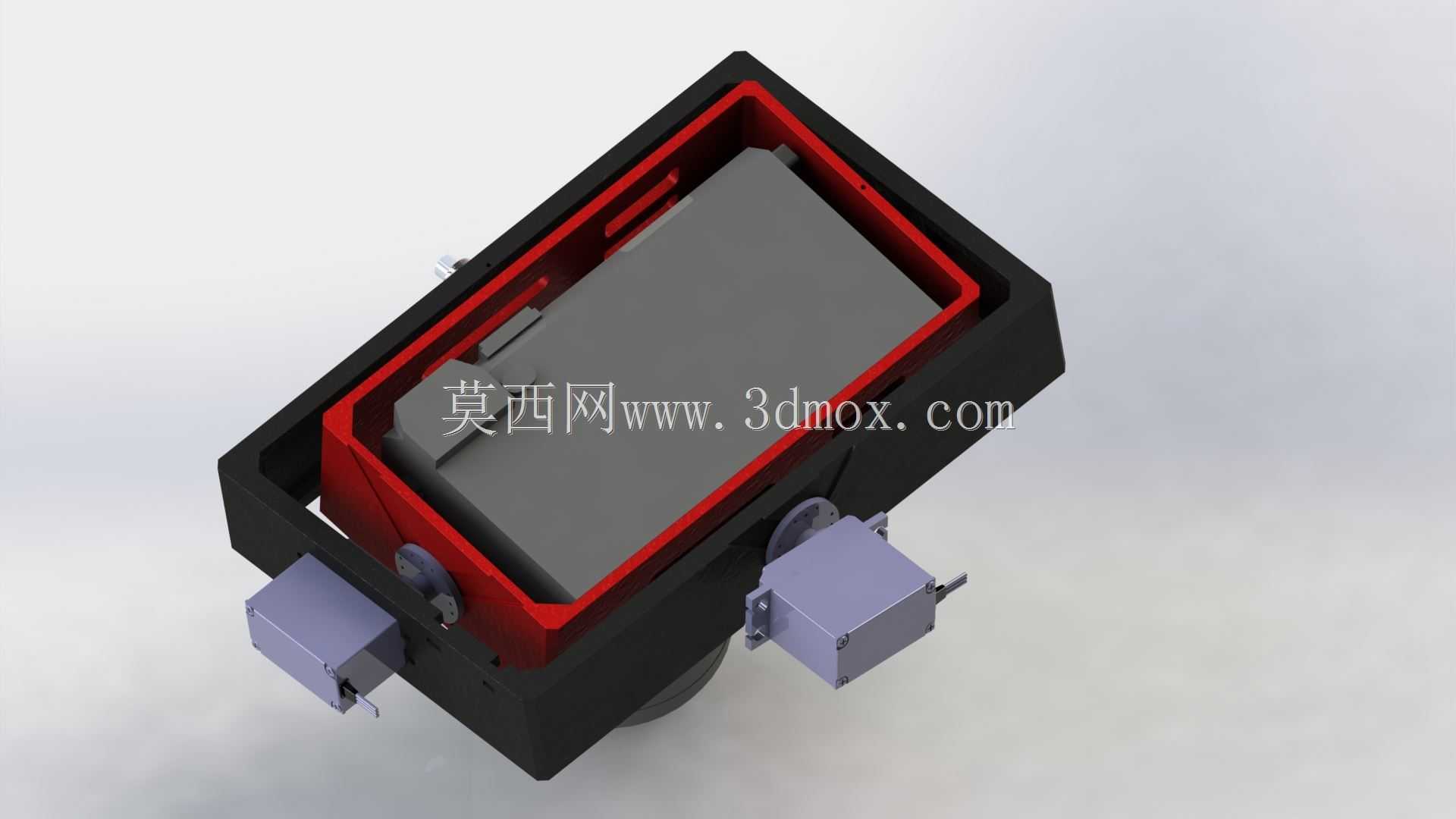

　　在低空航空测绘作业场景中，航拍载荷的安装稳定性与角度调节灵活性直接决定航片采集质量，尤其是适配微单类测绘相机的挂载结构，需要同时兼顾减震、角度可控、安装便捷性多重需求。这款下置双轴万向节结构，专门针对索尼NEX系列微单相机设计，主要用于固定翼无人机的下置载荷挂载，可在飞行过程中通过双轴调节抵消机身姿态波动带来的拍摄角度偏移，保证航摄镜头始终垂直对准地面测绘区域，避免航片出现倾斜畸变，减少后期正射影像校正的工作量。结构设计上采用框架式分层布局，外层为高强度黑色安装基座，直接与无人机机身下部的挂载点对接，基座预留的标准安装孔位可适配多数固定翼无人机的机身载荷舱接口，安装边界控制在紧凑范围内，不会超出机身下部的气动轮廓，

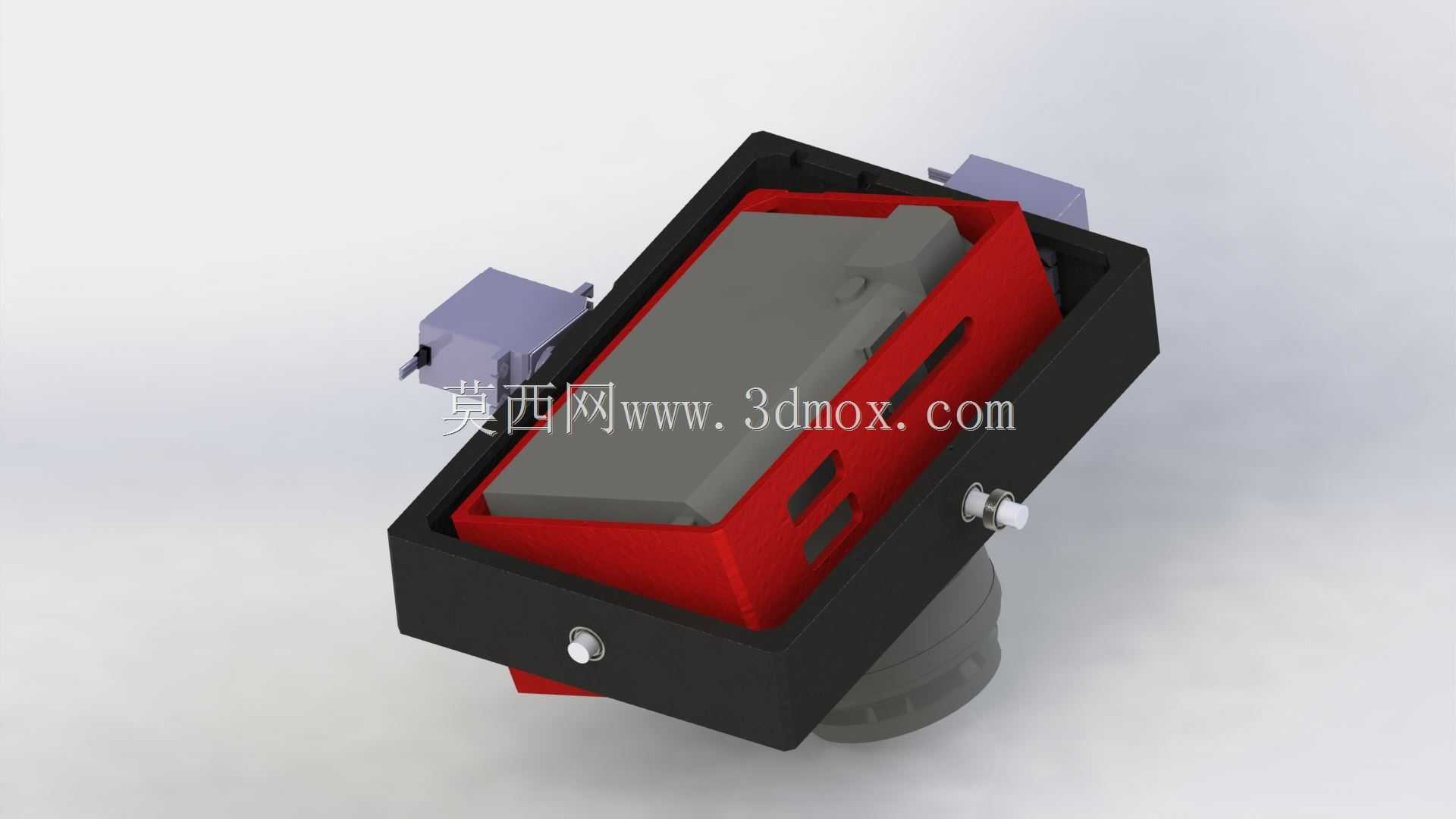

　　减少飞行过程中的额外风阻。内层红色承载框架用于固定相机本体，框架内侧预留有相机电池、存储卡槽的操作空间，无需拆卸整个挂载结构即可完成电池更换与存储卡插拔作业，适配外场连续测绘作业的快速操作需求。双轴转动部位采用高扭矩数字伺服作为驱动源，伺服输出端直接与转动轴系连接，省去了额外的传动齿轮结构，既减少了传动间隙带来的角度误差，也降低了结构整体重量，保证挂载后的整机重心不会出现过度偏移。轴系转动范围覆盖俯仰与滚转两个维度，可在飞行控制系统的指令下实时调整相机姿态，应对固定翼无人机飞行过程中出现的俯仰倾斜、侧风带来的滚转偏移，保证相机光轴始终保持垂直向下的测绘作业姿态。结构上的金属紧固旋钮用于手动锁止轴系，

　　在地面调试或者不需要主动增稳的作业场景下，可直接锁死两个转动轴，将结构作为刚性相机挂载使用，适配不同的航测任务需求。整体结构的走线槽全部隐藏在框架内部，伺服线缆与相机快门控制线均可沿框架内侧布置，避免线缆外露在飞行过程中被气流吹动产生晃动，干扰拍摄画面或者影响飞行安全。承载框架的尺寸完全匹配索尼NEX系列相机的机身轮廓，安装时可直接将相机卡入框架定位槽，通过侧边的压紧结构固定，无需额外定制转接板，降低了外场作业的配件准备成本。基座下部的转动连接部位采用密封式轴座设计，可阻挡野外作业时的灰尘、雨水进入轴系内部，提升结构在复杂气象条件下的作业可靠性，满足不同地形区域的航空测绘作业需求。
