NACA65-1412低速翼型气动结构三维数模

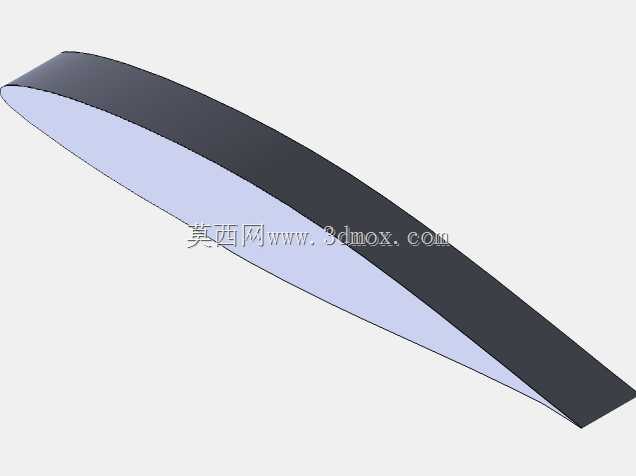

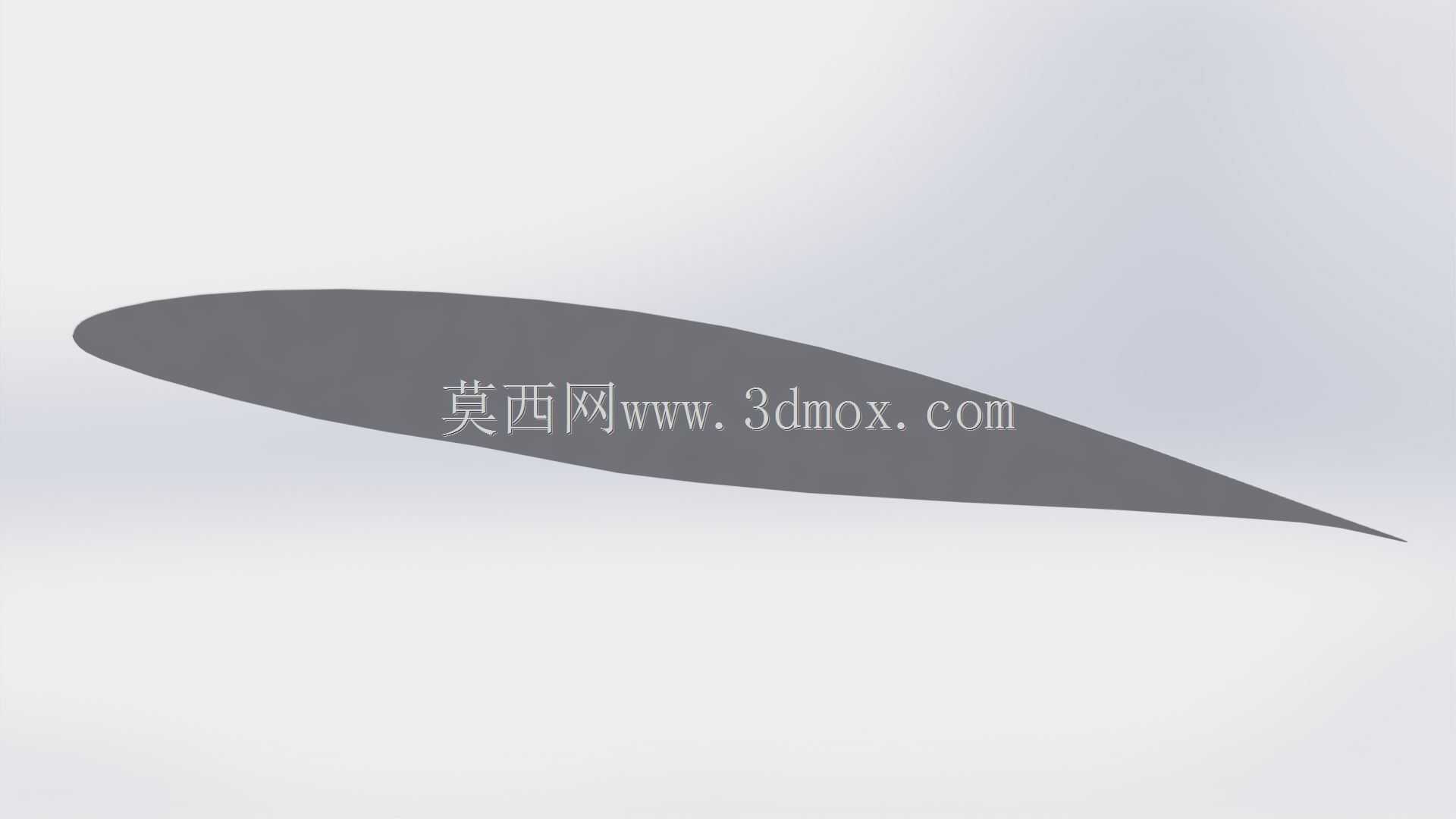

该翼型为典型低速层流翼型，核心应用场景覆盖轻型通用飞机机翼、小型无人机升力面、低速风洞试验标模、航空教学演示教具等领域，在低亚音速飞行工况下具备优异的升阻比特性，能够有效降低飞行过程中的诱导阻力，提升飞行器的巡航效率与航程表现。从实际用途来看，该翼型可作为固定翼无人机主翼的基准翼型，也可用于小型载人通用飞机的外翼段设计，还能作为流体力学仿真教学的标准验证模型，帮助工程人员理解翼型表面压力分布、附面层发展规律与失速特性。在功能特性层面，该翼型最大厚度位置相对靠后，能够在小迎角飞行状态下维持较长的层流段，大幅降低摩擦阻力，同时在中等迎角范围内具备平缓的失速特性，不会出现升力突然陡降的情况，提升低速飞行阶段的操纵安全性；翼型前缘半径适中，兼顾了低速起降阶段的升力系数要求与巡航阶段的阻力控制需求，后缘尖锐度符合低速翼型的气动设计规范，能够有效减少尾涡强度。设计思路上，该翼型严格遵循NACA低速翼型的坐标生成逻辑，以弦长为基准对上下翼面的型值点进行光顺处理，建模过程中保证翼面曲率连续，无局部凹凸或折角，避免在气动仿真或风洞试验中出现非设计状态的气流分离；建模时预留了标准弦长的参数化接口，工程人员可根据实际设计需求直接缩放弦长、调整展长，快速匹配不同量级飞行器的机翼设计需求，无需重新绘制翼型曲线。从外形尺寸与安装边界来看，该数模默认以单位弦长为基准构建，前缘点位于坐标原点，弦线沿X轴方向延伸，翼型最大相对厚度为12%，最大相对厚度位置位于65%弦长处，最大相对弯度符合NACA65系列翼型的设计规范；安装时可根据飞行器的气动布局要求，调整机翼安装角、上反角与扭转角，翼根段可直接与机身翼盒结构对接，预留的翼面厚度空间足够容纳翼梁、翼肋、燃油管路与操纵舵面的传动机构，不会出现内部结构干涉的问题。在实际工程应用中，该翼型数模可直接导入流体仿真软件进行网格划分，计算不同迎角、雷诺数下的气动系数，也可导入CAM软件生成加工代码，用于制作风洞试验用的木质或金属翼型模型，还可作为基础翼型进行改型设计，通过加装襟翼、缝翼等增升装置进一步提升低速起降阶段的升力系数，适配短距起降飞行器的设计需求。
