DIY超高频莫克森UHF遥控通讯天线结构

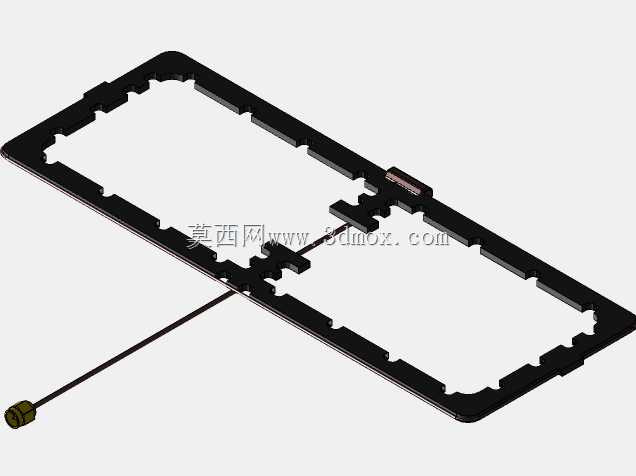

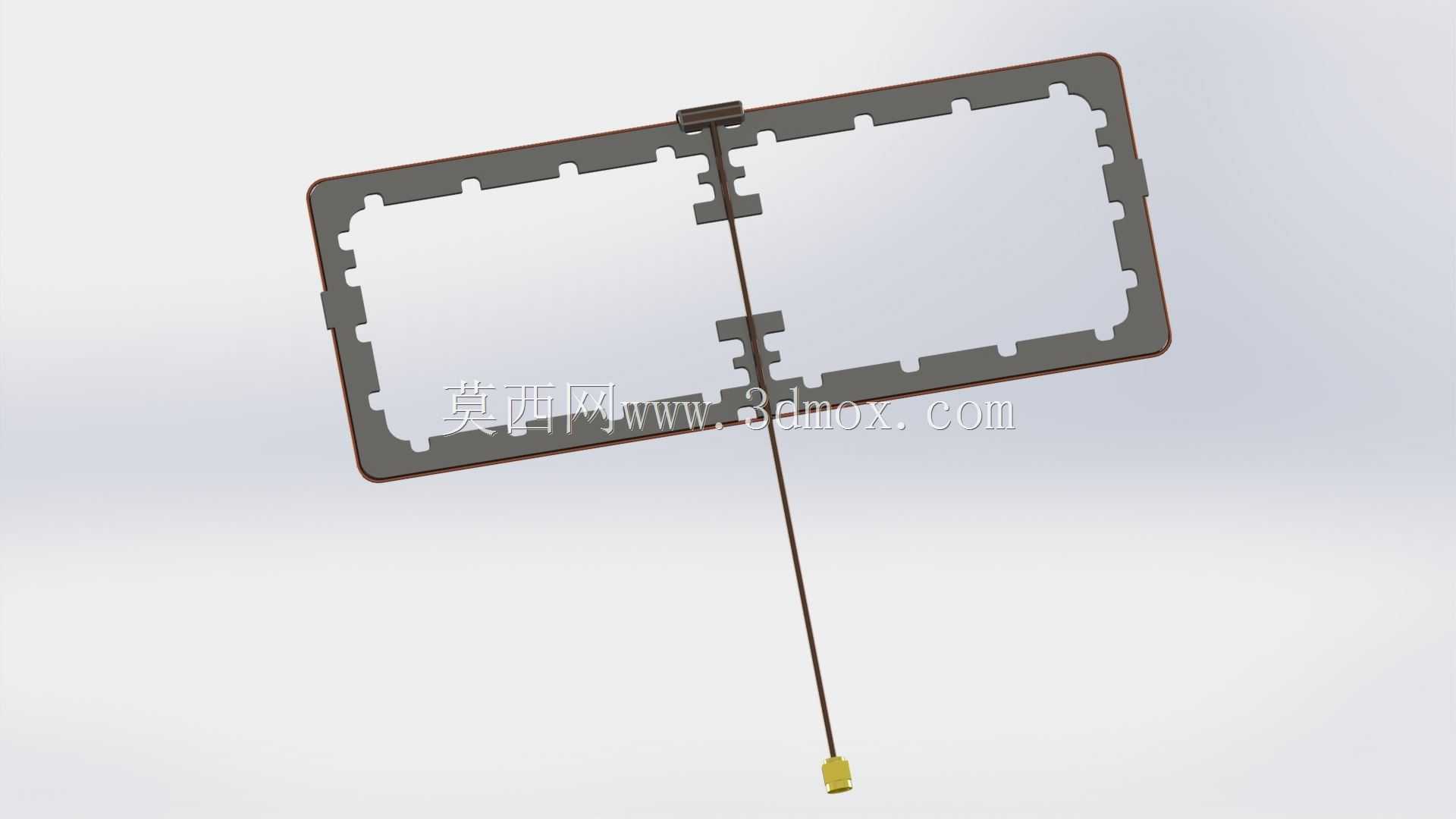

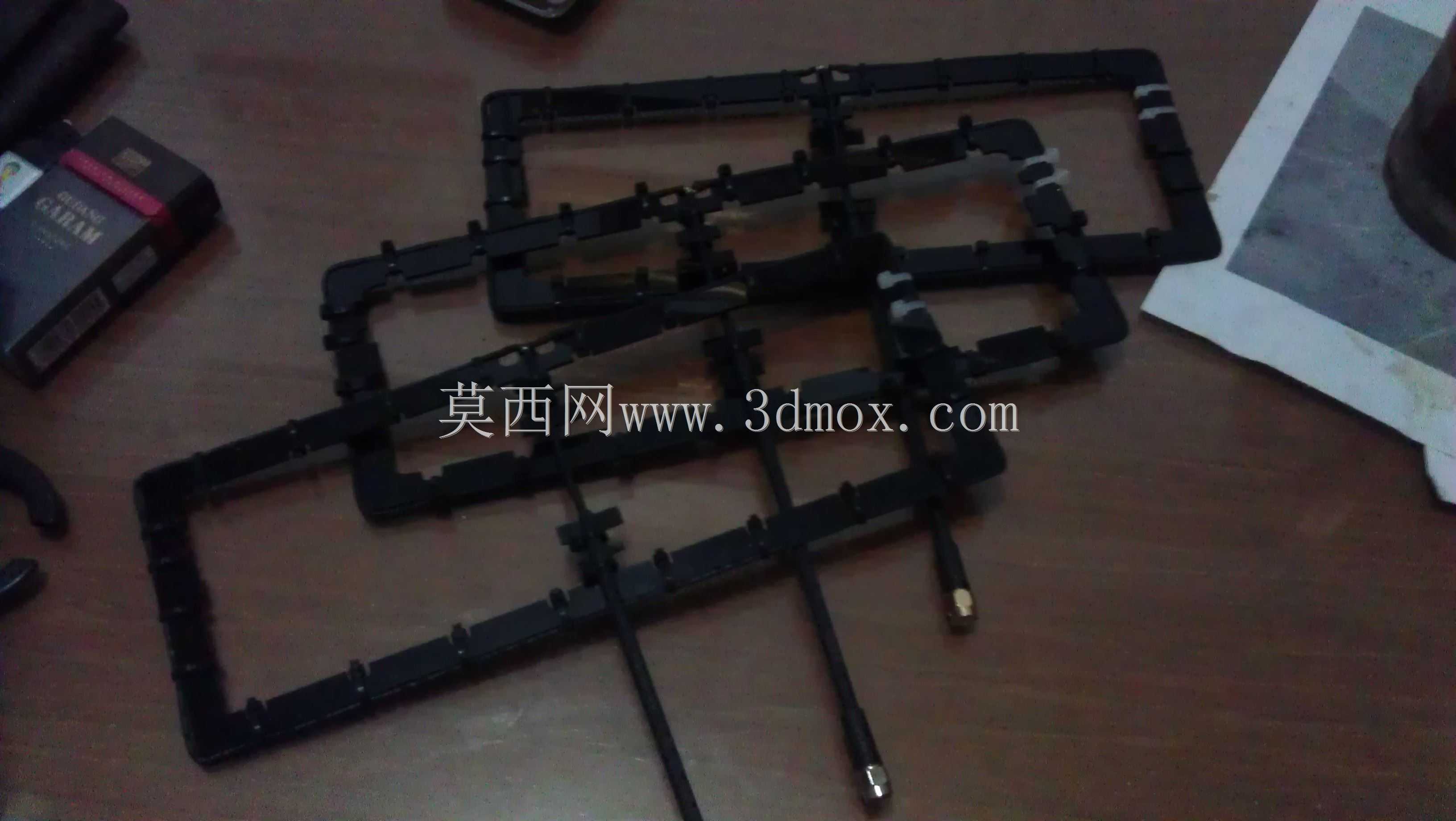

这款定制化的莫克森UHF天线，核心服务于RC遥控设备的远距离信号传输场景，在航模、远程遥控作业设备的使用场景中，信号传输的稳定性与有效覆盖距离直接决定设备的操控边界，常规棒状全向天线在远距离作业时容易出现信号衰减快、抗遮挡能力弱的问题，而莫克森天线的定向辐射特性能够将射频能量集中在目标方向，在同等发射功率下有效提升通讯距离，同时降低旁瓣信号带来的干扰。从结构设计来看，这款天线采用分段式框架拼接结构，主体支撑框架采用硬质绝缘材质加工，每一段框架都预留了振子走线的固定卡槽，无需额外的扎带或者粘接结构就能完成馈线与振子的定位，组装过程中可以根据实际调试需求微调振子的相对位置，降低DIY制作时的调试难度。天线的辐射振子沿矩形框架的边侧布置，形成莫克森天线典型的耦合式两单元结构，引向器与反射器的长度差经过适配UHF频段的参数调校，能够在目标工作频段内获得较好的驻波比表现，馈电点位置预留了标准射频接头的安装位，可直接适配常规RC遥控设备的射频输出接口，无需额外制作转接线缆。安装边界方面，整个天线的框架采用扁平化矩形设计，相比八木类定向天线的纵向尺寸更紧凑，安装时可以通过框架预留的固定孔位直接固定在遥控设备的外置支架上，也可以搭配快拆结构实现快速拆装，整体重量控制在较低水平，不会给便携遥控设备带来额外的负重负担。实际使用过程中，这款天线的定向辐射特性能够让操控者在对准设备方向时获得最优的信号增益，在开阔无遮挡的场地环境下，相比原厂标配的全向天线能够大幅延伸有效操控距离，同时框架式的结构本身具备一定的结构强度，日常户外使用时的轻微磕碰不会造成振子移位或者结构损坏，振子走线全部内嵌在框架的卡槽内，也能避免户外使用时馈线被勾扯导致的接触不良问题。设计过程中没有采用一体化注塑的框架结构，而是选择分段拼接的形式，一方面是降低DIY制作时的加工难度，普通爱好者通过3D打印或者硬质型材裁切就能制作出适配的框架部件，另一方面分段结构也方便根据不同的使用频段调整框架边长，适配更多场景下的射频通讯需求，馈线沿框架的中空或者侧边卡槽布置，从馈电点延伸至射频接头的过程中全程有结构限位，不会出现馈线晃动导致的阻抗变化，保证信号传输的稳定性。
