1280MHz八木FPV定向接收天线结构

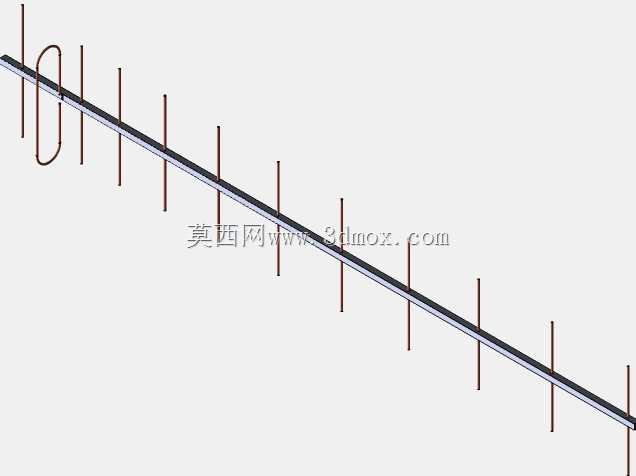

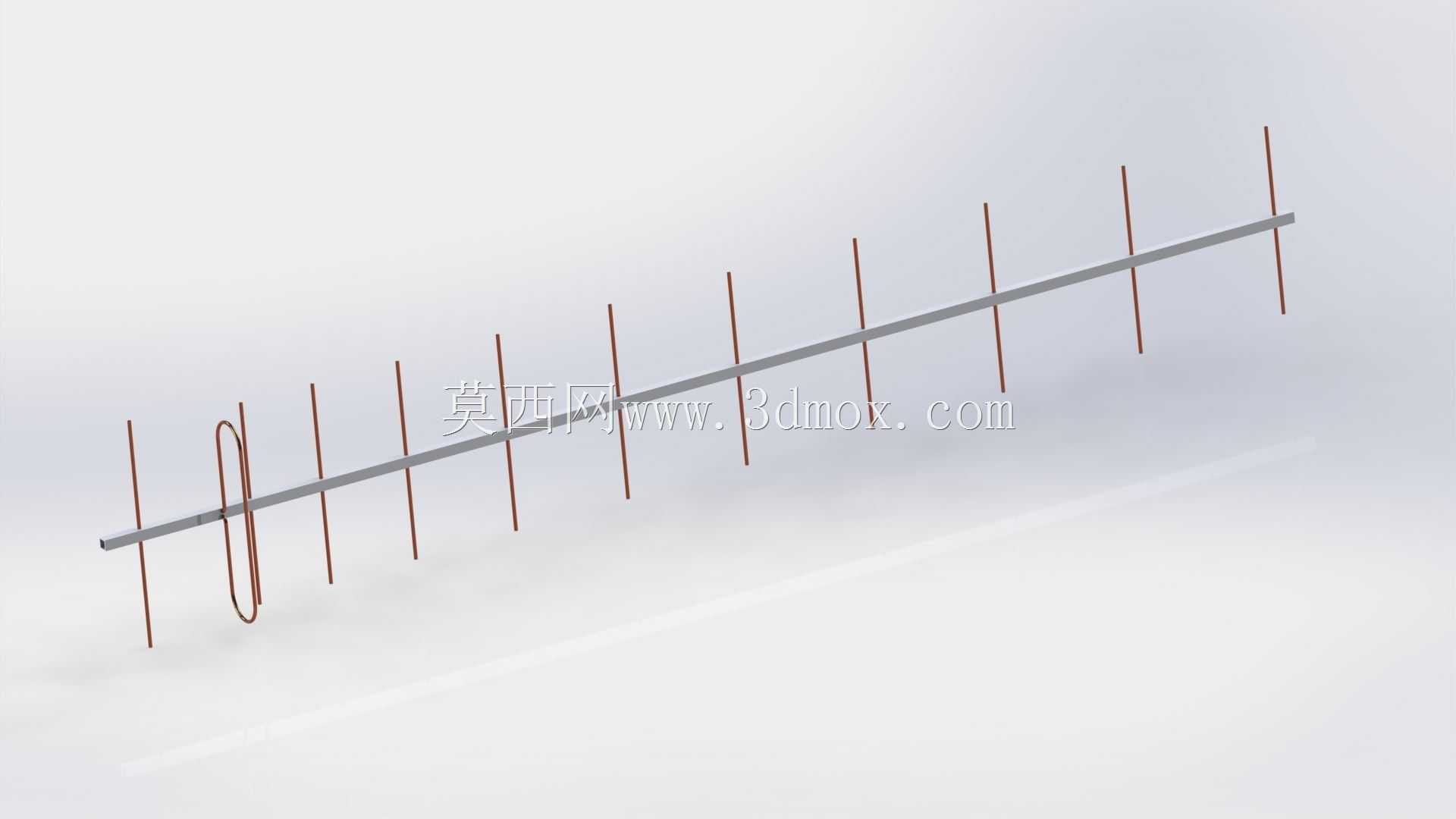

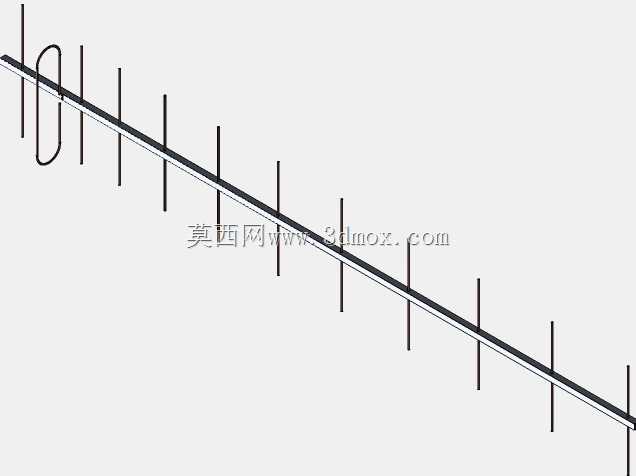

这款定向天线主要面向FPV穿越机远距离图传接收场景使用，在户外开阔飞行、复杂电磁环境作业的工况下，能够有效提升信号指向性，压制旁瓣干扰，相比普通全向接收天线，在对应工作频段下可获得更高的前后比，降低多路径反射带来的图传雪花、断连问题。从结构设计来看，整支天线采用经典八木天线的引向器-有源振子-反射器布局，沿主梁轴向依次排布多根平行金属振子，所有振子均垂直于主梁轴线安装，相邻振子的间距、每根振子的长度都经过对应频段的参数匹配，确保在1280MHz工作频点上达到最优的驻波比表现。主梁采用轻质金属型材制作，既保证整支天线的结构直线度，避免振子安装后出现歪斜导致方向图畸变，又能控制整体重量，适配FPV地面站、手持接收端的便携安装需求。有源振子采用折合振子结构，相比普通半波振子拥有更宽的工作带宽，同时阻抗匹配特性更稳定，能够直接适配常规50欧姆阻抗的射频馈线，减少额外匹配电路带来的信号损耗。反射器设置在整组振子的最末端，长度略长于有源振子，能够有效屏蔽后方的干扰信号，将天线的主辐射方向集中在引向器一侧，提升正向增益。设计过程中优先考虑了户外使用的结构可靠性，所有振子与主梁的连接位置都做了防松处理，避免在移动架设、户外风吹的工况下出现振子移位，导致天线工作频点偏移。安装边界上，整支天线的主梁为直杆结构，可通过标准U型卡件固定在常规相机三脚架、地面站立杆上，有源振子的馈电位置预留了标准射频接头安装空间，不会与安装支架产生结构干涉。振子的直径选择兼顾了结构强度与风阻表现，在中等风速环境下不会出现明显的振颤，保证信号接收的稳定性。整支天线的结构没有多余的冗余部件，所有金属件都做了抗氧化处理，能够适应潮湿、多尘的户外作业环境，长期使用不会因为接触面氧化导致射频性能下降。在实际使用中，只需将天线主瓣方向对准飞行端，即可获得比全向天线更远的有效接收距离，同时在同频干扰较强的飞行场地，通过调整天线指向能够有效过滤来自其他方向的同频信号，提升图传画面的清晰度。
