农用多挂点轮式运输拖挂机架结构设计

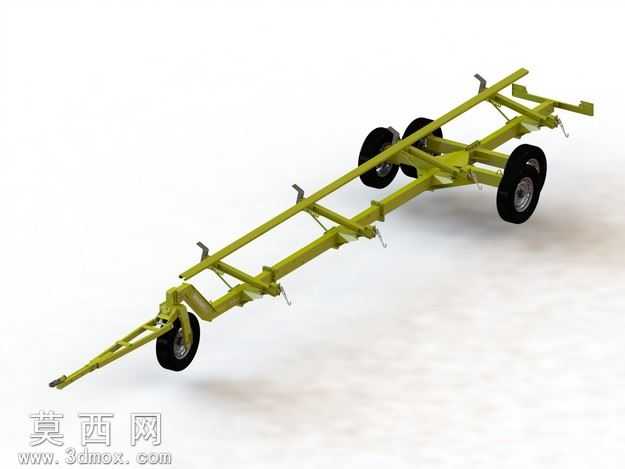

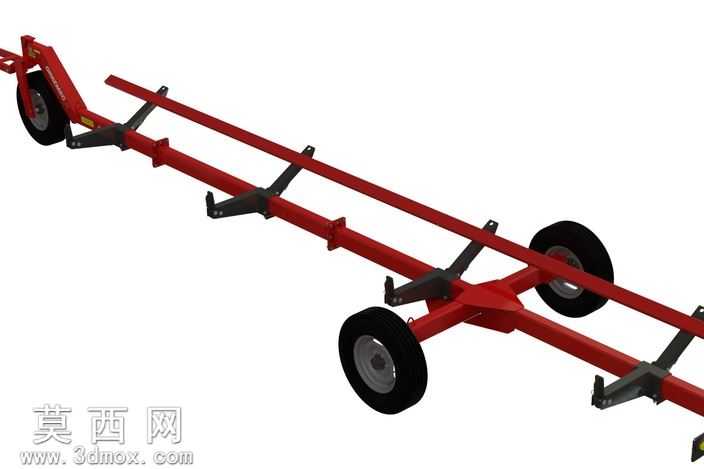

该三维模型为农用轮式运输拖挂机架，整体采用长直主横梁作为核心承载结构，建模过程中以等截面矩形钢管作为主纵梁的基础特征，通过拉伸、凸台切除等命令完成梁体的基础造型，严格还原实际农用机具的型材规格比例，保证结构强度的仿真参考性。模型在主纵梁上均匀分布多组挂接支座，每个支座通过焊接贴合面的建模处理，还原实际生产中支座与主梁的焊接连接结构，挂接点位预留标准农具挂接的接口尺寸，可适配不同规格的农作物收集平台挂载需求，对应玉米、大豆等作物采收后的平台转运使用场景。行走系统部分采用三轮布局结构，前端单轮为转向牵引轮，通过牵引架与前端牵引设备连接，建模时还原了牵引架的铰接转动结构，预留牵引销的装配孔位，可模拟实际拖挂转向的运动轨迹；后部双轮为承载轮，轮组通过轮轴支架与主梁底部连接，支架采用三角加强筋结构建模，强化重载下的结构抗变形能力，轮胎部分采用橡胶材质的纹理渲染，还原农用充气轮胎的胎面纹路与轮毂的金属质感。材质渲染上，主体机架采用农业机械常用的亮红色防锈漆面材质，调整材质的反光度与粗糙度参数，还原农机漆面的半哑光质感；轮胎部分设置为深黑色橡胶材质，轮毂为银灰色金属喷漆材质，铰接销轴、挂接卡扣等小零件采用镀锌金属材质，通过不同材质的区分清晰展现机架的各个组成部件。设计思路围绕农用转运的实用需求展开，长主梁搭配多挂点的结构可同时挂载多组采收平台，减少农机往返转运的频次，三轮布局保证了机架在田间非硬化路面的行驶稳定性，牵引架的长度与角度经过适配调整，可匹配常见农用拖拉机的后牵引接口，整体结构无冗余设计，所有受力部位均做了加强结构处理，模型的装配关系完整，可用于农机设计的结构参考、改装方案验证以及相关教学演示使用。
