ABB适配转接板配套替换用电机结构

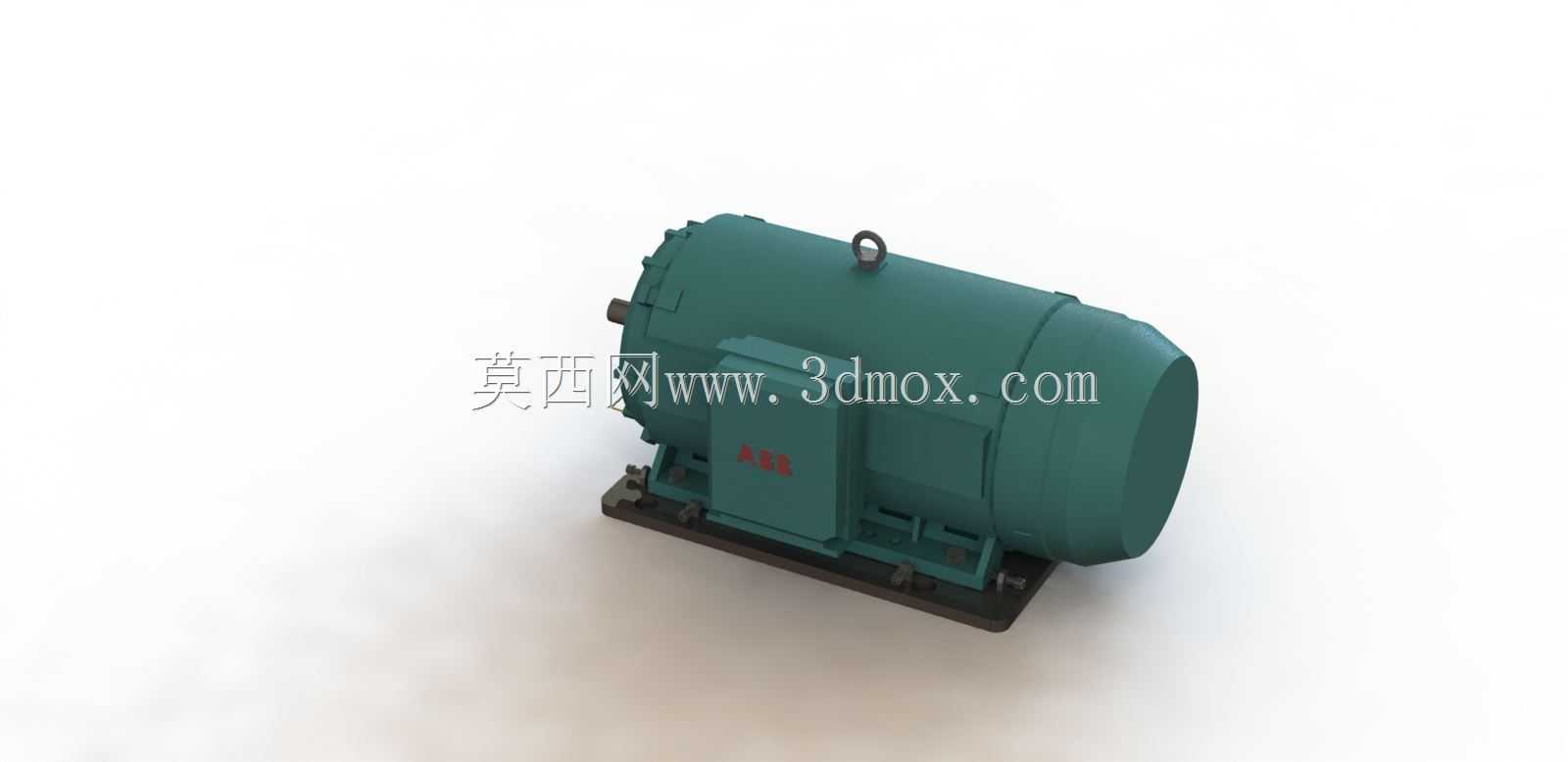

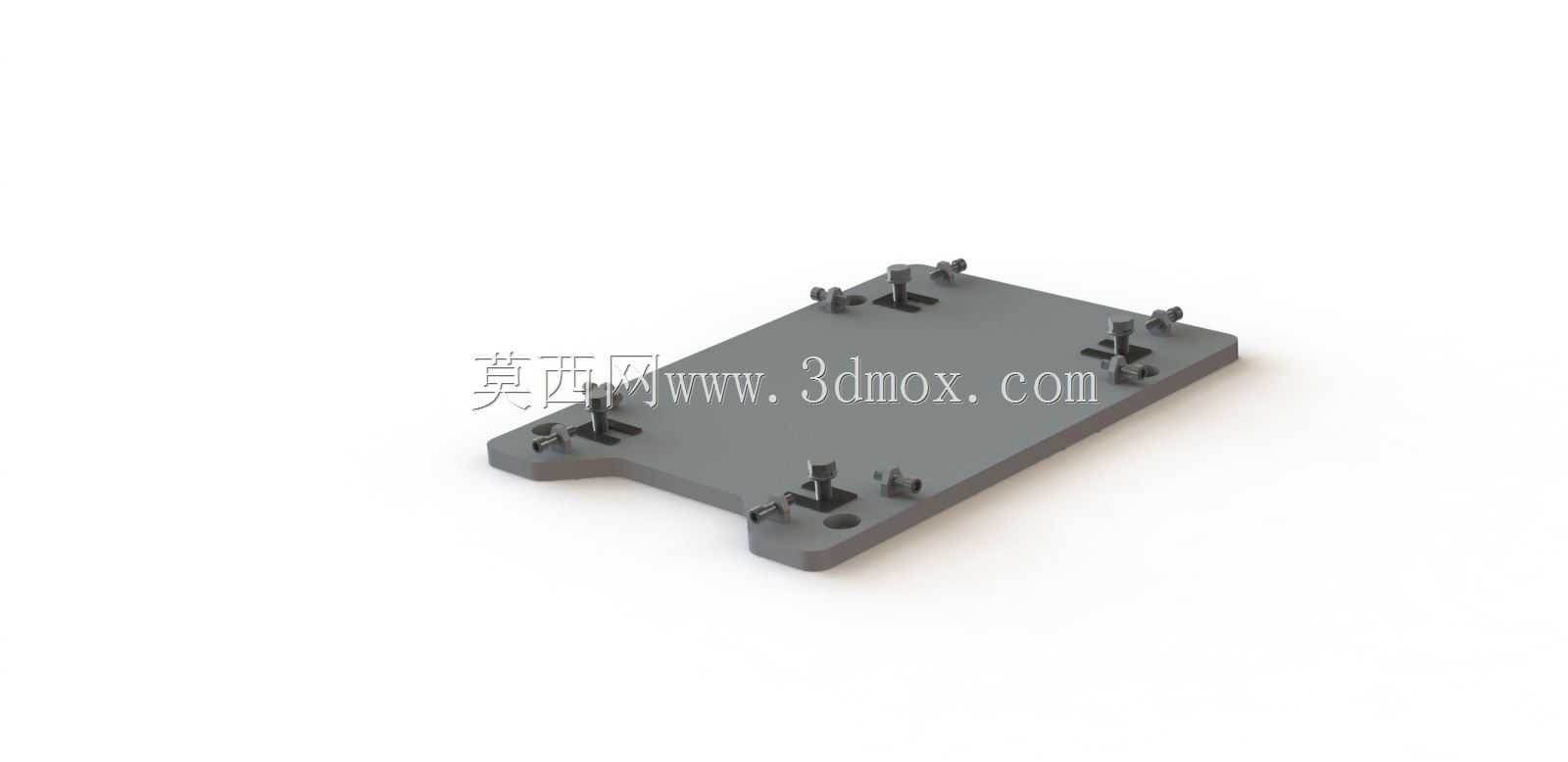

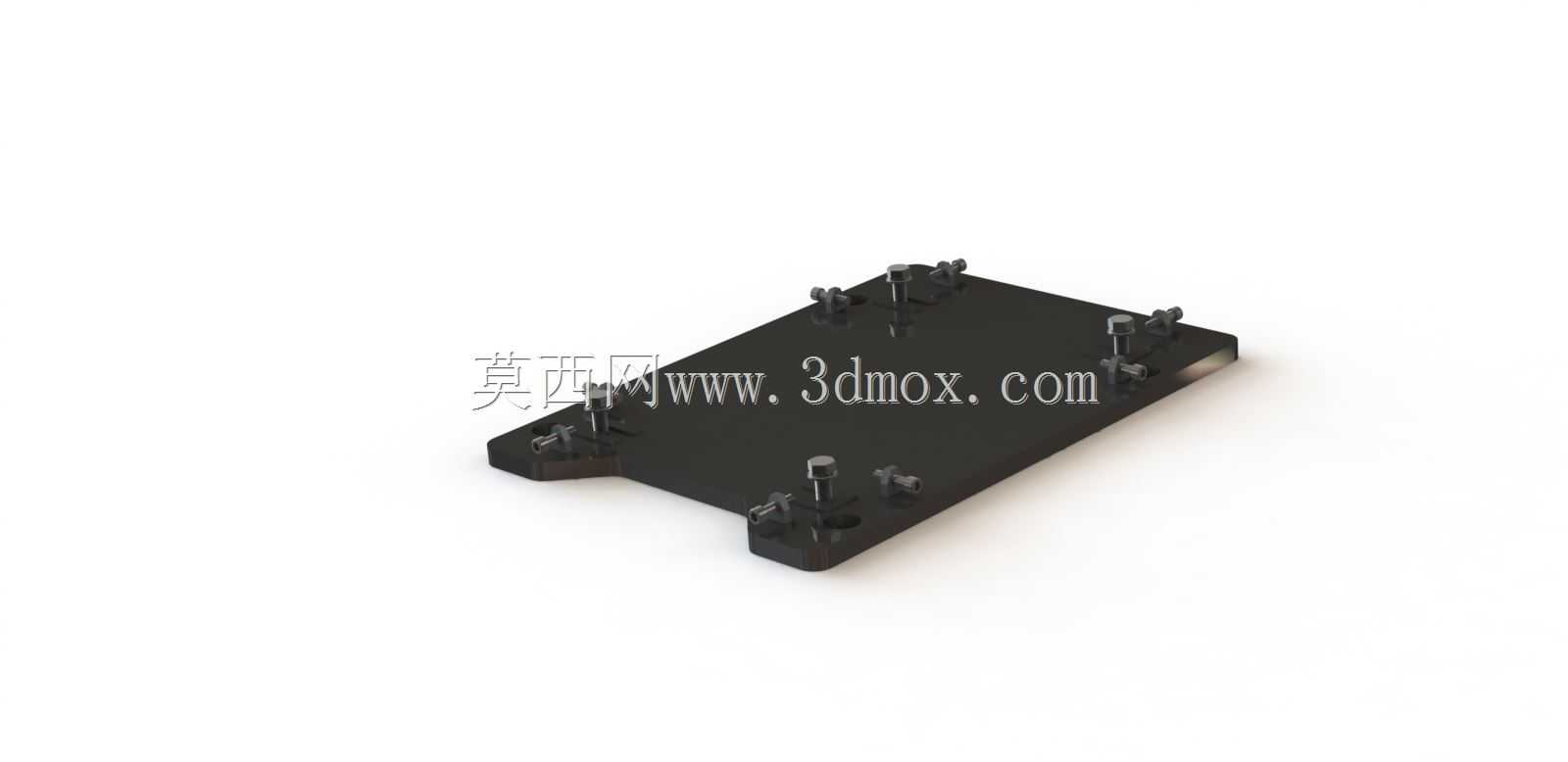

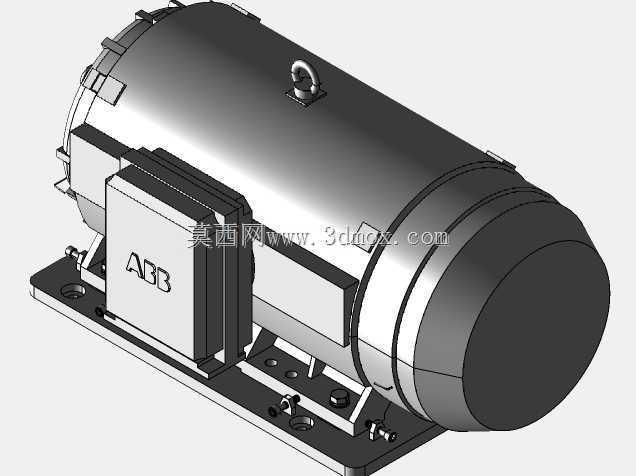

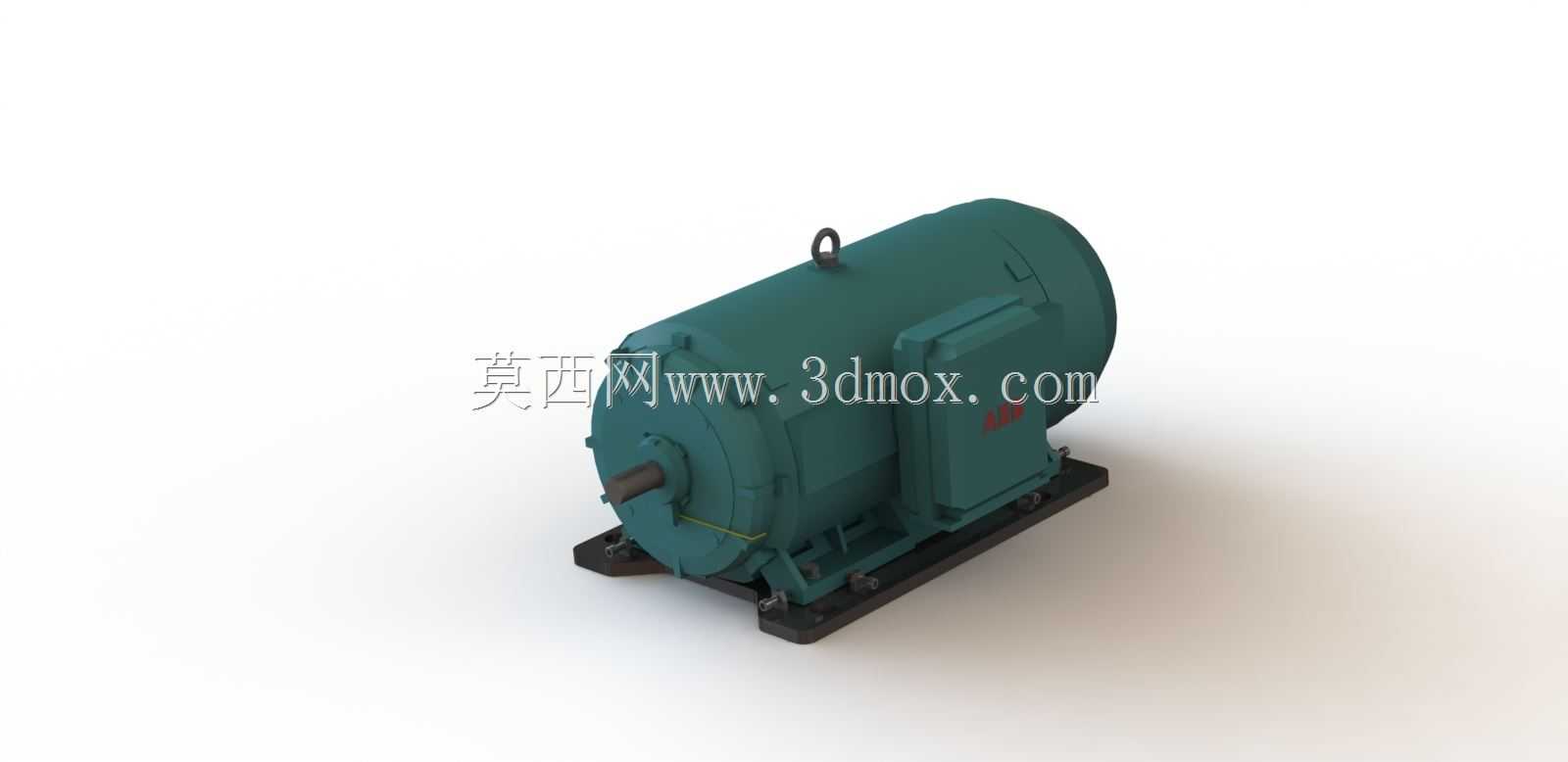

在老旧工业产线的动力部件替换场景中，常遇到进口或早年引进机型安装尺寸不匹配的问题，这款带适配转接底板的电机结构，正是针对俄系aa304-400aimk系列旧电机替换需求开发的适配方案。从实际应用来看，这类替换需求多集中在服役年限较长的冶金、轻工输送、通用泵组配套设备上，原有俄制电机的安装孔位、中心高、轴伸尺寸与市面常规ABB系列电机存在偏差，若直接更换常规电机，需要重新加工设备安装面、调整传动对中，不仅停机改造周期长，还容易破坏原有设备的安装基准，带来额外的同轴度误差隐患。这款结构的核心设计思路，是在标准ABB电机的底部集成一体化转接底板，不需要改动原有设备的安装基座，直接通过转接板上预设的对应孔位，就能完成与旧电机安装位的精准匹配，大幅压缩现场改造的工作量。从结构特性来看，电机本体采用成熟的封闭式铸铁机壳设计，顶部设置吊环用于现场吊装转运，侧部的接线盒预留了足够的线缆弯折空间，底部的安装脚与转接板之间通过定位止口保证同轴精度，避免拼接安装带来的振动偏移问题。转接板的厚度经过受力校核，能够承受电机满负荷运行时的扭矩反力与振动载荷，板上的安装孔位严格对应旧型号电机的孔距、孔径参数，同时兼顾了新电机本身的安装固定需求，不需要现场二次配钻。在安装边界上，设计时充分考虑了原有设备的预留空间，转接板的外轮廓尺寸没有超出旧电机的安装投影范围，轴伸的直径、伸出长度与旧电机保持一致，连键槽的尺寸规格都做了匹配，更换时连联轴器、带轮等原有传动部件都可以直接复用，不需要额外采购配套传动件。实际选型使用时，只需要核对原有设备的电机安装基面平面度，将转接板贴合在原有安装位上，按照对角紧固的顺序锁紧固定螺栓，再完成轴系对中校验与接线即可投入使用，整个替换过程可以在数小时内完成，能最大程度降低产线停机带来的损失。从结构建模的细节来看，电机外壳的散热筋走向、接线盒的密封结构、吊环的螺纹连接位置、底部安装脚的加强筋结构都做了还原，转接板上的每个安装孔都标注了位置公差，能够直接用于生成加工图纸，指导转接板的生产加工，也可以用于改造前的安装模拟校验，提前排查空间干涉、孔位错位等潜在问题，避免现场安装时出现尺寸不符的情况。
