悬臂式人机交互操作HMI面板

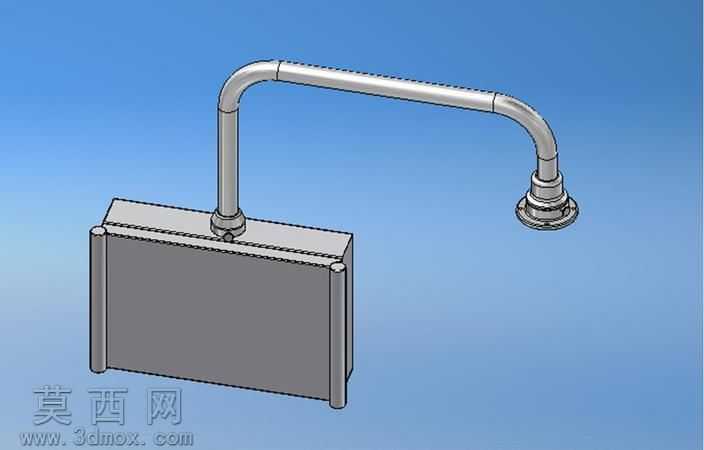

本作品为悬臂安装式人机交互HMI面板三维模型，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业人机界面安装的实际尺寸规范，对面板主体、悬臂支撑组件、安装固定底座三个核心模块进行了独立的零件建模与虚拟装配，完整还原了实物的装配逻辑与连接关系。模型渲染阶段采用哑光金属材质模拟悬臂管路的不锈钢质感，赋予面板主体磨砂工业塑料的哑光漫反射材质，安装底座则做了金属电镀的高反光材质处理，通过环境光遮蔽与全局光照渲染，清晰呈现出不同部件的材质差异与结构边界。结构设计上，面板主体为带侧边防护的长方体盒状结构，两侧设置圆柱形防护包边，可避免现场磕碰对面板壳体造成损伤；悬臂部分采用两段式弯管结构，通过中间的旋转连接节点可实现水平方向的角度调节，垂直段与面板主体的连接位置设置旋转接头，可支持面板俯仰角度调整，满足不同操作身高、不同操作站位的使用需求；末端安装底座为法兰式圆盘结构，盘面预留均匀分布的安装孔位，可直接固定在设备立面、墙面或操作工位上方，悬臂的弯管弧度经过反复调整，既保证内部走线的弯曲半径符合线缆防护要求，又让整体支撑结构无突兀棱角，适配工业现场的整洁安装需求。设计思路围绕工业现场人机操作的实用性展开，摒弃冗余装饰结构，所有造型均服务于功能实现：侧边防护包边突出面板正面一定距离，即使面板正面受到撞击也能先接触包边，保护触控显示区域；悬臂的管径选择兼顾结构强度与内部走线空间，可容纳HMI所需的电源线、通讯线全部从管内穿行，避免线缆外露造成的拉扯损坏、积灰难清理问题；底座的法兰结构设计让安装拆卸更为便捷，后期维护时无需拆解悬臂管路即可完成面板的更换检修。整体模型的装配约束完全参照实际机械连接逻辑，可直接用于生成工程图纸、指导实物加工，也可用于自动化设备的整机装配虚拟仿真，验证操作工位的视野可达性、操作便捷性，提前规避安装干涉问题。
