带安装支座的定滑轮组装配结构设计

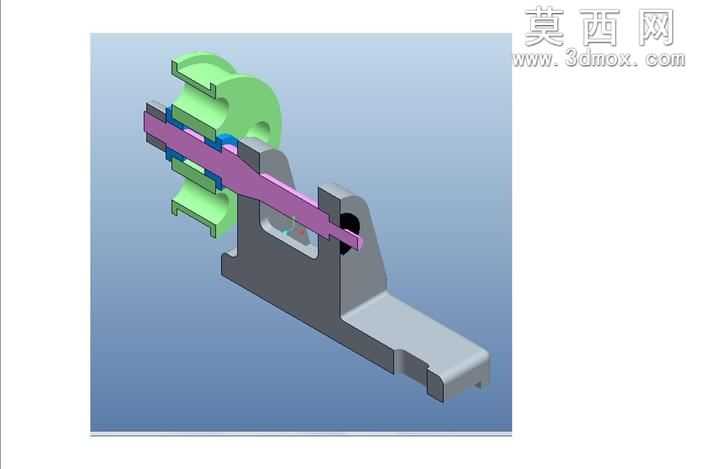

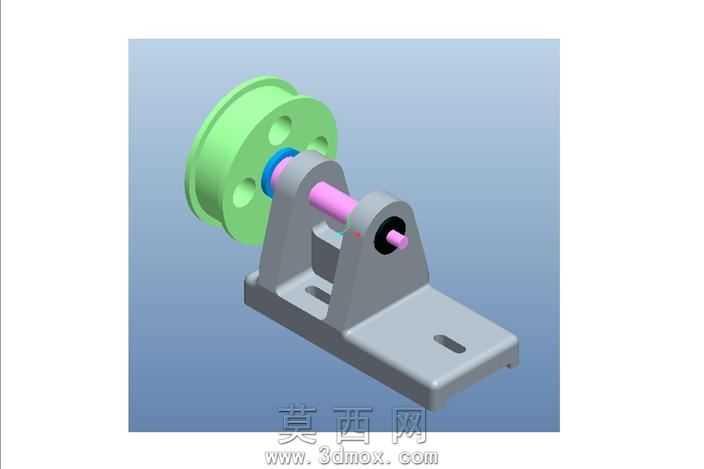

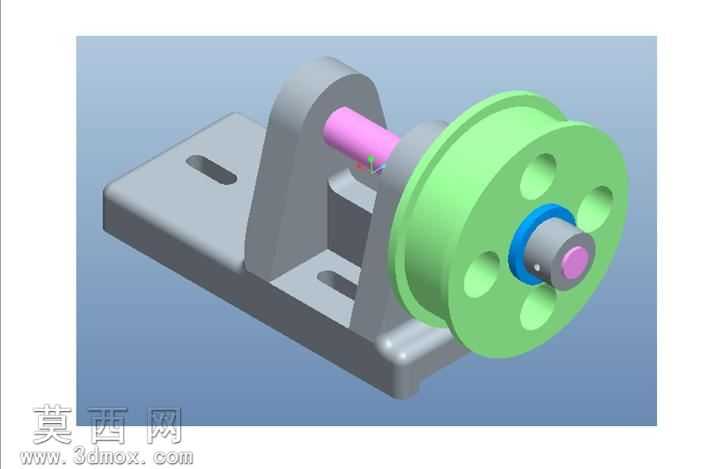

本作品为定滑轮组装配三维模型，建模过程严格遵循机械设计装配规范，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装。模型包含双槽滑轮主体、L型安装支座、轮轴、轴套、端盖限位结构等核心部件，各零件间的配合关系清晰准确：滑轮与轮轴之间设置转动副约束，可模拟滑轮绕轴的顺畅转动效果；轮轴与支座安装孔采用过渡配合约束，轴端通过限位结构完成轴向固定，避免轮轴工作时发生窜动；支座底部设计有两个长条形安装腰孔，可适配不同孔距的安装基面，满足现场安装的位置调节需求。材质与渲染层面，滑轮主体采用工程塑料材质，渲染时赋予鲜亮的浅绿色哑光质感，清晰区分轮体的槽型结构与端面减重孔设计，端面的圆形减重孔在保证轮体结构强度的前提下有效降低整体自重；支座采用灰铸铁材质，渲染为深灰色金属哑光效果，还原铸铁件的厚重质感，支座的立板与底板间设置加强筋结构，提升支座整体的抗弯折承载能力；轮轴采用45号钢材质，渲染为亮粉色金属质感，清晰展示轴段的阶梯结构；轴套采用铜合金材质，渲染为蓝色金属质感，体现滑动轴承的耐磨属性。设计思路上，整体结构紧凑简洁，兼顾实用性与工艺性：双槽滑轮可同时适配两根牵引绳索，满足多方向牵引或省力传动的使用需求；支座的L型结构可直接通过螺栓固定在安装基面，无需额外焊接支架，降低现场安装难度；各零件均采用常规机械加工可实现的结构，无特殊复杂曲面，适配车、铣、钻等常规加工工艺，可直接用于生产参考。模型装配过程中严格校验了各零件间的干涉情况，确保转动部件与固定部件间预留合理的装配间隙，滑轮转动时不会与支座立板发生摩擦卡顿，整体结构符合起重、牵引类定滑轮组的常规设计标准，可用于机械原理教学演示、小型牵引设备的结构设计参考等场景。
