拼接式电子元器件防护外壳结构设计

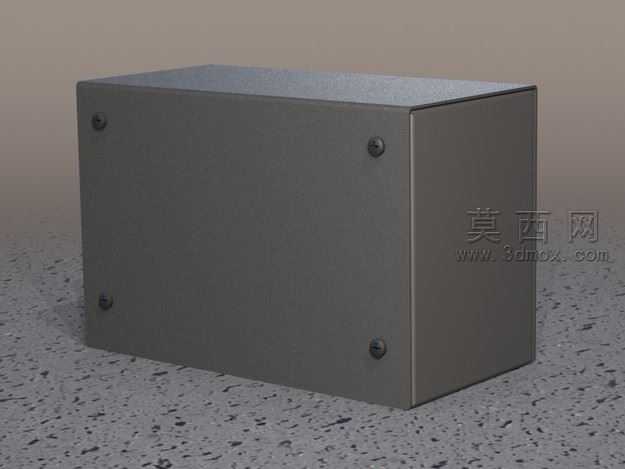

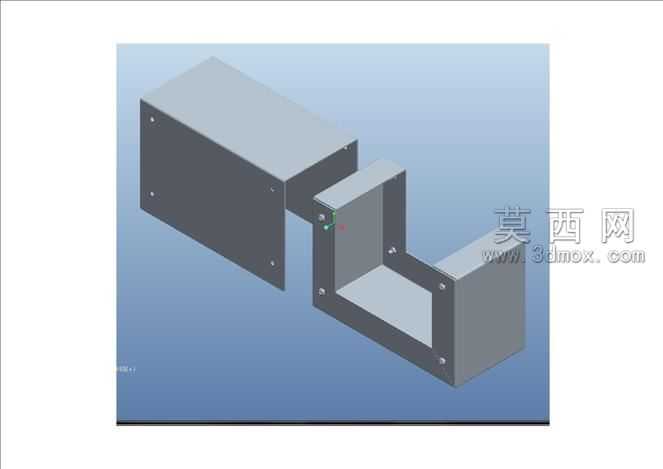

本作品为电子元器件配套的拼接式防护外壳，采用三维参数化建模方式完成整体结构设计，建模过程中优先考量钣金加工的工艺特性，所有折弯边预留标准工艺余量，螺丝孔位严格对齐钣金冲压的公差标准，避免后续加工出现孔位偏移、折弯干涉的问题。模型采用分体嵌套的拼接结构，两个L型壳体单元通过侧边的定位孔与紧固螺丝实现组合装配，无需额外焊接工序，既降低了加工难度，也方便后期内部元器件的安装与维护。渲染阶段采用哑光金属材质模拟真实钣金喷塑后的表面质感，对壳体边缘的折弯圆角做了精细化处理，还原钣金加工后的真实边角形态，同时通过光影效果突出壳体的厚度层次与结构拼接关系，清晰展示装配后的整体形态。设计思路围绕小尺寸电子围栏类元器件的防护需求展开，外壳整体为封闭盒体结构，可有效阻挡外界灰尘、水渍侵入内部电路，拼接式的结构设计让壳体可适配不同长度的内部元器件，仅需调整两个单元的嵌套深度即可适配多种尺寸的安装需求，无需重新开模制作，大幅降低了小批量定制场景下的生产成本。建模过程中对每一处连接结构都做了装配干涉检查，确保螺丝安装位预留足够的操作空间，壳体拼接后缝隙均匀，整体结构强度满足日常使用的防护要求，边角处做了钝化处理，避免安装过程中划伤操作人员，整体结构简洁实用，完全匹配小尺寸电子元器件的安装防护场景。
