手动杠杆式小型压合工装结构设计

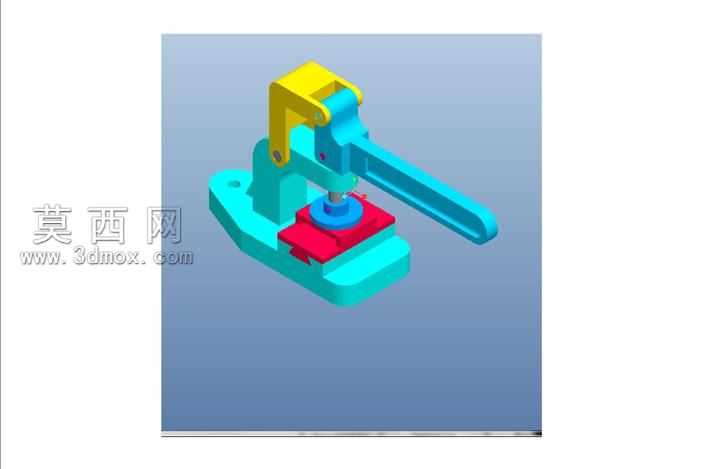

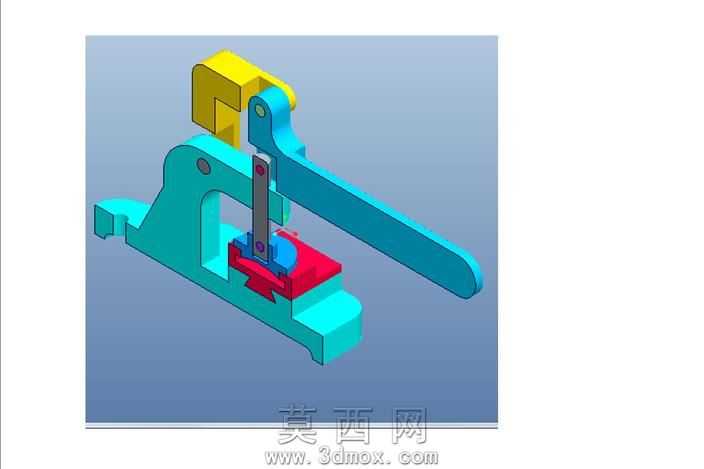

本作品为手动杠杆驱动的小型压合工装三维模型，整体采用模块化分体建模思路完成，在三维建模过程中优先完成各功能部件的独立结构绘制，再通过装配约束完成整体拼接，确保各运动部件的活动行程符合设计预期。模型的结构组成清晰，底部为一体式成型的承载基座，基座上方设置有带定位槽的红色工件放置台，可适配小型待压合工件的定位需求，避免压合作业过程中工件出现偏移；中部为青蓝色的支撑立柱结构，承担整体的受力支撑作用，上部连接黄色的杠杆铰接支座，长手柄通过铰接轴与支座相连，手柄末端连接竖向的压头组件，压头与下方放置台的中心位置完全对中，保证压合作业的施力均匀。材质渲染阶段针对不同功能部件做了区分处理，基座、支撑结构、压头等受力部件采用哑光青蓝色工程塑料质感材质，模拟常用工装的玻纤增强尼龙材质表现，杠杆支座采用亮黄色硬质金属材质，突出铰接受力部位的结构强度属性，工件放置台采用正红色哑光材质，清晰标识工件放置的操作区域，长手柄采用与主体支撑一致的青蓝色材质，保证整体视觉风格统一。设计过程中重点优化了杠杆的力臂比例，通过调整铰接点位置与手柄长度的比值，实现较小的手动握力即可输出足够的压合压力，同时控制整体结构的体积小巧，无需外接动力源即可完成小型零件的压装、铆接、贴合等作业，整体结构无复杂冗余部件，各连接部位的装配间隙预留合理，既保证活动部件的运动顺畅，也避免间隙过大导致的压合精度偏差。模型的各部件均做了合理的圆角过渡处理，避免尖锐棱角带来的操作安全隐患，同时也符合实际工装加工的工艺要求，基座底部预留了安装固定孔位，可通过螺栓将整个工装固定在工作台面使用，进一步提升作业过程中的结构稳定性。
